Sezionatore Abb OT16G1-3BS 16A 3 Poli IEC frame G1
ABB OT16G1-3BS
6417019930817

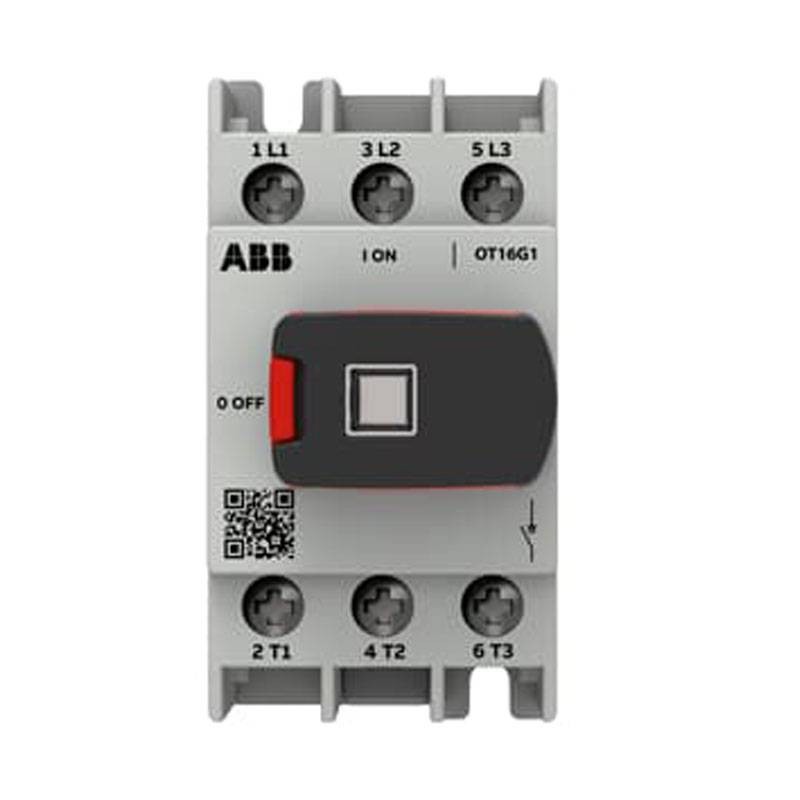

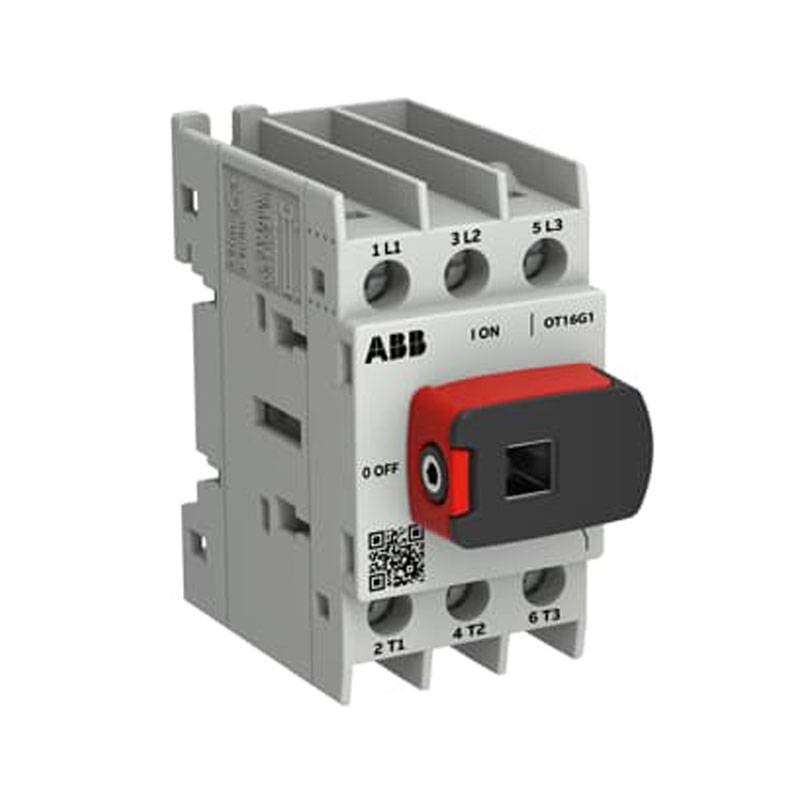

Il sezionatore ABB OT16G1-3BS 16A 3 poli (frame G1) è un interruttore-sezionatore OT Plus compatto per guida DIN o base, ideale per il sezionamento sicuro di linee e piccoli carichi. Ui 800V, Uimp 8 kV, comando frontale lucchettabile e morsetti a vite integrati.
-
16 A (Ith/Ithe) con 3 poli (3P) per isolamento completo della linea
-
Categorie d'impiego: AC-21A / AC-22A / AC-23A 16A a 415/690 V
-
Potenza AC-23A: 7,5 kW @415 V e 11 kW @690 V
-
Installazione su base o guida DIN, comando frontale, predisposizione lucchetto
-
Alta affidabilità: 100.000 manovre meccaniche, IP20 frontale, grado inquinamento 3
-
Compatto e leggero: 35×68×62 mm, peso 0,116 kg, perdite minime 0,1 W/polo.
10,92 €
Articoli disponibili: 16
: 2
Paga in 3 rate senza interessi per ordini da 30€ a 2000€
Per ordini tra i 120€ e i 5.000€ puoi pagare fino a 24 rate con
Spesso comprati insieme
ABB OT16G1-3BS: sezionamento rapido e ordinato nei quadri modulari
Il sezionatore ABB OT16G1-3BS della serie OT Plus è pensato per offrire un sezionamento affidabile e sicuro in quadri elettrici dove lo spazio è prezioso. Con una corrente nominale di 16 A e configurazione tripolare (3P), è ideale per linee trifase senza neutro, circuiti ausiliari, piccoli motori, ventilazione, illuminazione tecnica o sezionamenti dedicati su utenze specifiche.
Il montaggio su base o su guida DIN consente massima flessibilità in fase di installazione, rendendolo una scelta pratica sia per nuove realizzazioni sia per revamping di quadri esistenti.
Prestazioni elettriche complete: AC-23A per manovra di carichi
Questo modello non è solo un sezionatore di linea: grazie all'idoneità AC-23A, può gestire anche manovre su carichi, con valori chiari:
-
Ie AC-21A / AC-22A / AC-23A: 16 A @ 415 V e 690 V
-
Pe AC-23A: 7,5 kW @ 415 V e 11 kW @ 690 V
Questo lo rende adatto a un'ampia varietà di applicazioni, mantenendo un buon margine operativo in quadri BT.
Sicurezza e tenuta: Ui 800 V e Uimp 8 kV
In un quadro professionale, i valori di tenuta contano. LOT16G1-3BS offre:
-
Ui 800 V (IEC 60947-1)
-
Uimp 8 kV
Parametri utili per impianti dove possono verificarsi sovratensioni transitorie e dove si richiede robustezza dielettrica adeguata nel tempo.
Cablaggio semplice con morsetti a vite integrati
Il dispositivo è dotato di terminali a vite e richiede un cacciavite Pozidriv 2, facilitando una posa rapida e precisa. La coppia di serraggio 1 N·m e la spelatura 910 mm aiutano l'installatore a standardizzare il cablaggio e ridurre errori, soprattutto quando si lavora su molte linee. Le sezioni accettate coprono le esigenze più comuni in distribuzione:
-
flessibile con ghiera 0,754 mm² (1/2x)
-
solido 0,756 mm² (1/2x)
-
flessibile 1x fino a 16 mm² / 2x fino a 6 mm²
Lucchettabile e duraturo: ideale per manutenzione e procedure di sicurezza
La predisposizione al bloccaggio con lucchetto consente di mettere in sicurezza le linee durante interventi e manutenzioni, evitando riattivazioni accidentali. La durata meccanica di 100.000 operazioni conferma un prodotto pensato per un uso affidabile nel tempo. Inoltre, la dissipazione è minima (0,1 W per polo), vantaggiosa nei quadri compatti dove ogni watt incide sulla temperatura interna.
| DATI TECNICI | |
|---|---|
| Capacità di collegamento circuito principale | Flessibile con ghiera 1/2x Cu 0,75…4 mm² Solido 1/2x Cu 0,75…6 mm² Flessibile 1x Cu 1,5…16 mm² Flessibile 2x Cu 1,5…6 mm² Cavo flessibile 1x Cu 1,5…16 mm² Trefoli 2x Cu 1,5…6 mm² |
| Corrente termica convenzionale in aria libera (Ith) | 16 A |
| Corrente termica convenzionale (Ithe) | 16 A |
| Grado di protezione | IP20 (frontale) |
| Colore maniglia | Nero |
| Lunghezza maniglia | 28,5 mm |
| Tipo di maniglia | Maniglia a pomello (maniglia esterna e albero non inclusi) |
| Tipo di blocco | Lucchettabile |
| Numero massimo contatti ausiliari | 4 NO + 4 NC |
| Durata meccanica | 100.000 operazioni |
| Tipo di montaggio | Base / Guida DIN |
| Numero di poli | 3P |
| Modalità operativa | Frontale |
| Grado di inquinamento | 3 |
| Posizione terminali di linea | Alto → Basso / Basso → Alto |
| Perdita di potenza per polo | 0,1 W (condizioni nominali) |
| Tensione di tenuta ad impulso (Uimp) | 8 kV |
| Tensione nominale di isolamento (Ui) | 800 V (IEC 60947-1) |
| Corrente nominale AC-21A (Ie) | 16 A @ 415 V / 690 V |
| Corrente nominale AC-22A (Ie) | 16 A @ 415 V / 690 V |
| Corrente nominale AC-23A (Ie) | 16 A @ 415 V / 690 V |
| Potenza nominale AC-23A (Pe) | 7,5 kW @ 415 V / 11 kW @ 690 V |
| Tensione operativa nominale circuito principale | 800 V |
| Potere di chiusura su cortocircuito (Icm) | 1,76 kA @ 690 V |
| Corrente di breve durata (Icw) | 0,8 kA (1 s) / 1,25 kA (0,2 s) |
| Cacciavite consigliato | Pozidriv 2 |
| Comando | Meccanismo sulla parte superiore dell'interruttore |
| Tipo di morsetti | Terminali a vite |
| Coppia di serraggio | 1 N·m (IEC 60947-1) |
| Lunghezza spelatura | 9–10 mm (0,35–0,39") |
| DIMENSIONI | |
| Larghezza | 35 mm |
| Altezza | 68 mm |
| Profondità | 62 mm |
| Peso netto | 0,116 kg |
Non ci sono recensioni
Scheda tecnica
- Tensione: 690V
- Poli: 3P
- Grado di protezione: IP20
- Modello: OT Plus
- Ampere: 16A
- Protezioni Circuiti: Sezionatori
