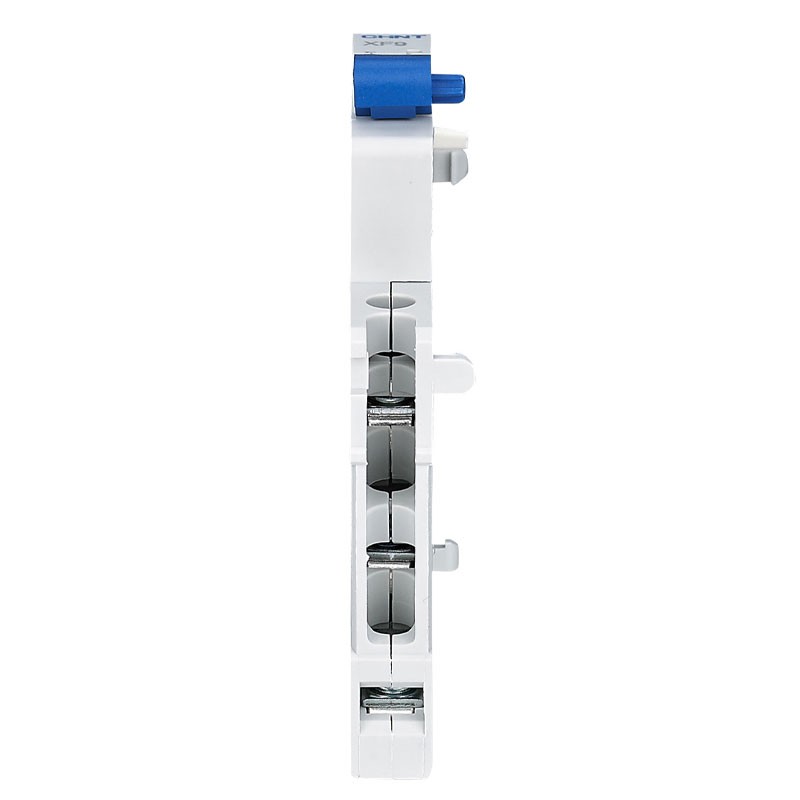

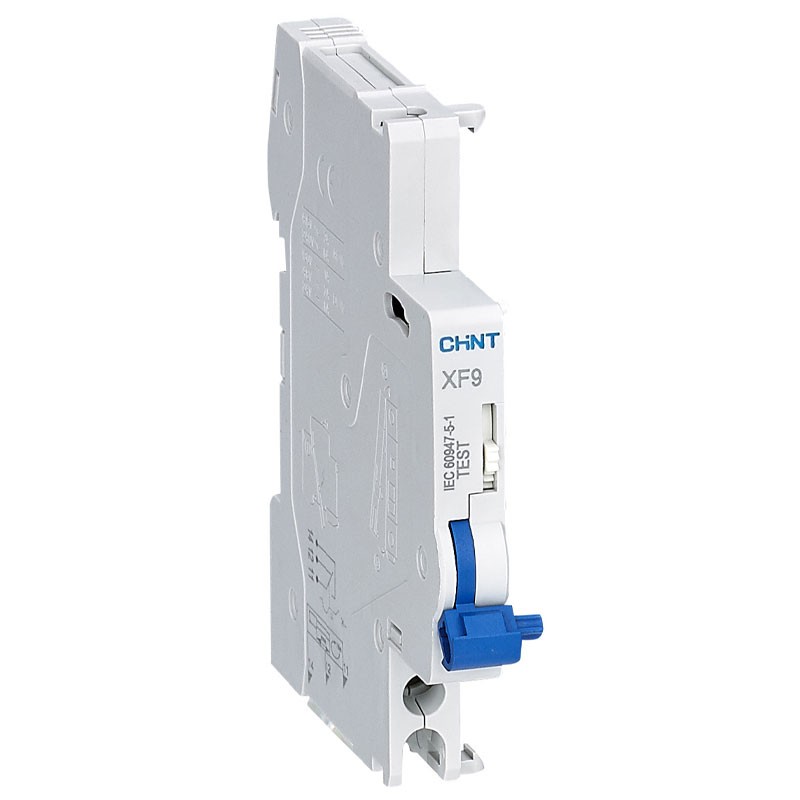

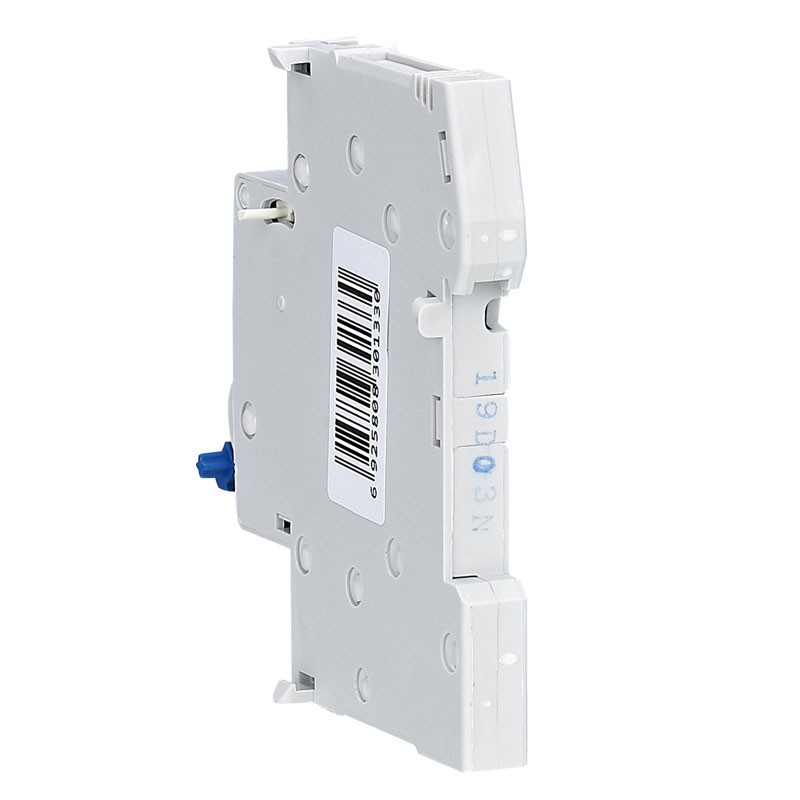

Contatto di segnalazione Chint XF9: indicazione chiara dello stato dei dispositivi
Il contatto di segnalazione Chint XF9 (codice 184994) è un dispositivo utile per il monitoraggio dello stato dei dispositivi di protezione magnetotermici e differenziali (MCB/RCBO). La configurazione 1NA+1NC consente di segnalare sia la posizione di apertura che di chiusura dei contatti, fornendo un’indicazione visiva precisa dello stato di commutazione del dispositivo.
Facile montaggio e compatibilità
Questo contatto di segnalazione si monta facilmente sul lato sinistro degli interruttori, grazie a un perno apposito che ne facilita l’installazione. È compatibile con serie NB1, NBH8, NB1L, NB310L, e consente di affiancare fino a due contatti per un sistema di segnalazione su più dispositivi.
Prestazioni e affidabilità
Il contatto XF9 è progettato per resistere a tensioni fino a 500 V e per lavorare in ambienti con temperature comprese tra -5°C e +40°C. La tensione di isolamento è pari a 500V, mentre la tensione di tenuta all’impulso raggiunge 4 kV (1,2/50 µs), garantendo prestazioni sicure e affidabili nel tempo. Il dispositivo è conforme agli standard internazionali, con gradi di protezione IP20 che lo rendono resistente alla polvere e a piccole infiltrazioni di acqua.
Durata e manutenzione
Con una vita meccanica di 10.000 cicli e una vita elettrica di 6.050 cicli, il contatto Chint XF9 è progettato per durare a lungo, anche in applicazioni ad alta frequenza di utilizzo. L’installazione e la manutenzione sono semplificate grazie alla connessione per cavo da 2,5 mm², con una coppia di serraggio di 0,8 N·m per garantire una connessione sicura.
| Dati generali |
|---|
| Valore nominale |
AC415 50/60Hz 3 Ampere - AC240 50/60Hz 6 Ampere |
| Configurazione |
1NA+1NC |
| Tensione nominale di tenuta all'impulso (1,2/50) Uimp |
4000 In |
| Tensione di TEST dielettrica alla frequenza ind. per 1 min |
2 kV |
| Tensione di isolamento Ui |
500 In |
| Grado di inquinamento |
2 |
| Vita elettrica |
6.050 |
| Vita meccanica |
10.000 |
| Grado di protezione |
IP20 |
| Temperatura ambiente |
-5/+40°C |
| Temperatura di conservazione |
-25/+70°C |
| Tipo di connessione terminale |
Cavo 2,5mm² |
| Dimensioni del terminale superiore/inferiore per il cavo AWG 18-14 |
0,8 N·m |
| Coppia di serraggio |
7 In-Ibs |
