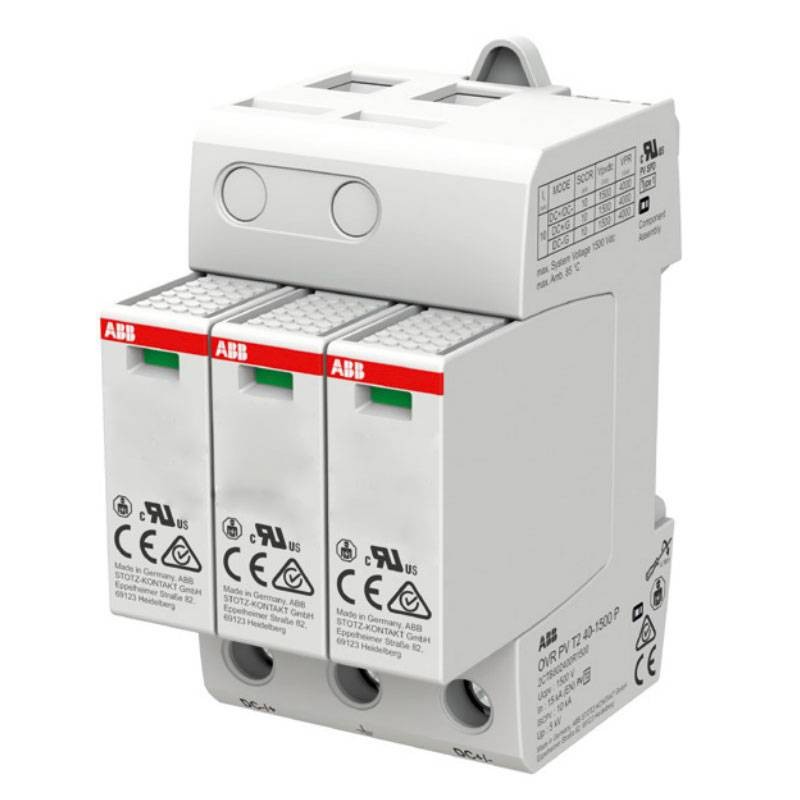

Scaricatore di sovratensione Abb OVR 40kA 1000 Vc OVRPV22401000TS
Scaricatore di sovratensione Abb OVR PV T2 con contatto di segnalazione TS con le seguenti caratteristiche:
- Corrente impulsiva nominale di scarica: 40 kA
- Tensione nominale DC: 1000 V
- Tensione massima continuativa DC: 1000 V
- Tensione massima FV (Fotovoltaico): 1000 V
- Livello di protezione: 4.2 kV
- Metodo di montaggio: Guida DIN 35 mm
- Numero moduli: 3
- Grado di protezione: IP20
Scaricatore di sovratensione Abb OVR 40kA 1000 Vc OVRPV22401000TS
iva inclusa
Per proteggere gli impianti fotovoltaici in modo sempre più efficiente, grazie al lancio dei nuovi OVR PV T2 P (TS), ABB può ad oggi offrire un set di protezione dalle sovratensioni, completo di scaricatori T1+T2 e T2 per coprire tutte le situazioni presenti nella maggior parte degli impianti fotovoltaici.
Articolo con cartuccia estraibile, è adatto all'installazione all'origine dell'impianto, nei quadri intermedi e vicino alle apparecchiature terminali, e proteggono dalla fulminazione indiretta. Inoltre è provvisto di indicatore di fine vita. In generale sono adatti all'installazione il più vicino possibile alle apparecchiature sensibili da proteggere. Il tipo 3 permette la protezione secondo la curva 1,2/50 con un livello di tensione residua molto basso.
Lo scaricatore di sovratensione è uno strumento che si può montare all'interno del quadro elettrico, quindi a monte dell'impianto di casa. Il suo utilizzo consente di mettere in protezione l'impianto elettrico sul quale viene installato.
Lo scaricatore di sovratensione proteggerà tutto l'impianto da sovratensioni, sbalzi e picchi di elettricità che possono provenire dal gestore della linea elettrica, oppure da fenomeni atmosferici come i fulmini. Queste anomalie dell'energia elettrica possono provocare gravi danni ai dispositivi connessi alle prese.
Uno sbalzo di elettricità può causare la rottura dell'hardware di un pc, o provocare un corto circuito alle schede degli smartphone, dei tablet e degli elettrodomestici casalinghi. Nel caso in cui il flusso dell'energia aumenti vertiginosamente all'improvviso, può essere addirittura in pericolo la vita umana, a causa della folgorazione.
Per evitare che ciò avvenga, è quindi consigliabile montare uno scaricatore di sovratensione.
Gli scaricatori di sovratensione sono divisi in tre classi:
In classe 1 troviamo i dispositivi da utilizzare in zone dove solitamente insistono fenomeni atmosferici avversi come temporali e fulmini (ad esempio in montagna). In questo caso lo scaricatore viene montato nel quadro elettrico e può resistere a diversi sbalzi senza subire danni. La scarica avviene in 350 microsecondi, così da evitare che l'eccesso di energia raggiunga l'impianto.
In classe 2 ci sono gli scaricatori di sovratensione che proteggono l'impianto da sbalzi e picchi che possono essere provocati dai lavori di manutenzione della linea da parte del gestore.
In classe 3 troviamo invece quei dispositivi che offrono una protezione addirittura maggiore: in questo caso lo scaricatore di sovratensione viene installato direttamente in corrispondenza delle prese elettriche presenti in casa.
Caratteristiche:
- Corrente impulsiva nominale di scarica: 40 kA
- Tensione nominale DC: 1000 V
- Tensione massima continuativa DC: 1000 V
- Tensione massima FV (Fotovoltaico): 1000 V
- Livello di protezione: 4.2 kV
- Livello di protezione L-N: 4.2 kV
- Metodo di montaggio: Guida DIN 35 mm
- 3 moduli
- Max. Sezione conduttore rigido (rigido, semirigido) 35 mm²
- Max. Sezione conduttore flessibile (capillare) 25 mm²
- Segnalazione su apparecchio: Ottico
- Classe di prova tipo 2
- Grado di protezione: IP20
Scheda tecnica
- Tensione:
- 1000V
- Moduli:
- 3
- Corrente massima:
- 40KA
- Tipo:
- 2
- Modello:
- DC
- Protezioni Circuiti:
- Protezioni dalle sovratensioni
