Lovato DMG2000: analizzatore di rete modulare per quadri elettrici

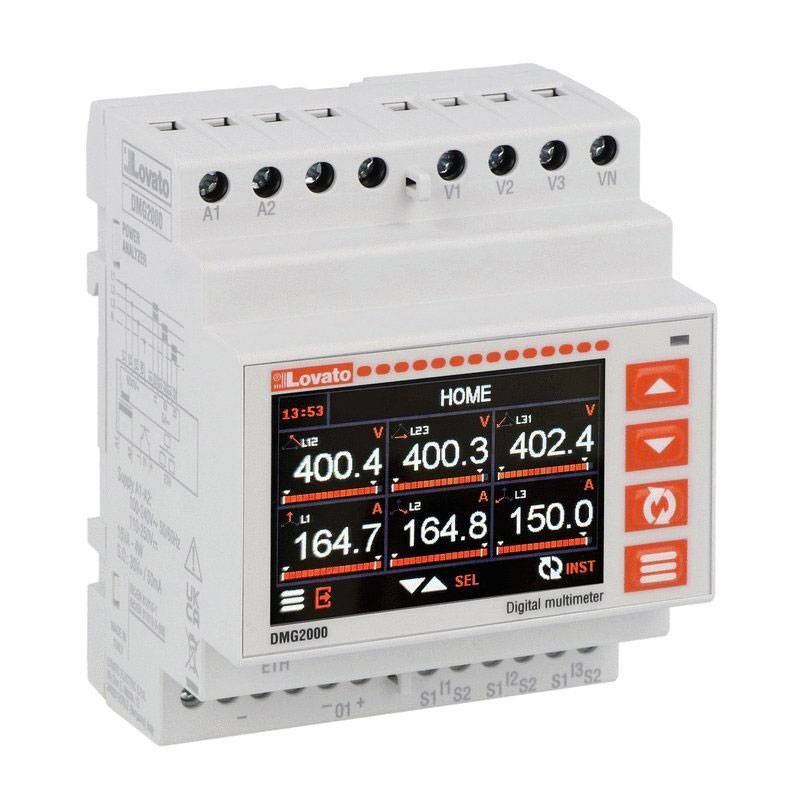

Il multimetro analizzatore di rete Lovato DMG2000 è uno strumento digitale multifunzione progettato per la misura e la supervisione dei principali parametri elettrici in impianti industriali, terziario e building automation. Grazie al formato modulare su guida DIN 35 mm, si integra facilmente nei quadri elettrici, rendendo semplice l'adozione di un sistema di monitoraggio energetico senza rivoluzionare il cablaggio esistente. Il display a colori migliora l'esperienza d'uso: consente di visualizzare in modo chiaro tensioni, correnti, potenze ed energie, facilitando verifiche rapide durante collaudi, manutenzioni e diagnosi.
Misure energetiche affidabili: classe 0.5s per energia attiva
Quando l'obiettivo è contabilizzare o analizzare consumi, la precisione conta. DMG2000 offre un'accuratezza di misura dell'energia attiva in Classe 0.5s secondo IEC/EN 62053-22, una specifica adatta a molte applicazioni di monitoraggio e ripartizione interna dei consumi. Per l'energia reattiva, la classificazione è Classe 2 secondo IEC/EN 62053-23, utile per valutare rifasamento e inefficienze legate ai carichi induttivi, ottimizzando costi e prestazioni dell'impianto.
Analisi armonica fino al 63rd ordine: qualità dell'energia sotto controllo
Con l'aumento di inverter, UPS, alimentatori switching e illuminazione LED, la presenza di armoniche è sempre più comune. Il DMG2000 integra analisi armonica fino al 63° ordine, uno strumento fondamentale per individuare distorsioni e criticità che possono causare surriscaldamenti, scatti intempestivi o riduzione della vita utile dei componenti. Avere questi dati direttamente a quadro, con una visualizzazione a colori, aiuta a intervenire con maggiore precisione su filtri, rifasamento e bilanciamento carichi.
Ethernet integrata: pronto per supervisione e integrazione
La presenza della porta Ethernet integrata rende il DMG2000 particolarmente comodo in contesti dove è richiesta la raccolta dati centralizzata. Collegandolo alla rete LAN, puoi integrare lo strumento in sistemi di supervisione, monitoraggio energetico o manutenzione predittiva, migliorando la visibilità sui consumi e sui parametri elettrici. Essendo non espandibile, il DMG2000 è una soluzione compatta e completa pensata per chi vuole un dispositivo già pronto, senza moduli aggiuntivi.
Installazione e compatibilità con TA: semplice in nuovi impianti e retrofit
Il DMG2000 misura la corrente tramite trasformatori di corrente (TA) con secondario /5A o /1A, una compatibilità che facilita l'installazione in impianti nuovi e la sostituzione/upgrade in quadri esistenti. L'alimentazione ausiliaria 100240 VAC semplifica ulteriormente l'integrazione, adattandosi alle principali alimentazioni di quadro.
| Alimentazione ausiliaria (Us) |
|---|
| Tensione nominale ausiliaria AC |
100…240 VAC |
| Tensione nominale ausiliaria DC |
110…250 VDC |
| Limiti funzionamento AC |
85…264 VAC |
| Limiti funzionamento DC |
93.5…300 VDC |
| Frequenza di impiego |
45…66 Hz |
| Potenza assorbita max |
3.2 VA |
| Potenza massima dissipata |
1.3 W |
| Ingressi di misura della tensione |
|---|
| Tensione nominale fase-fase (Ue) |
600 VAC |
| Tensione nominale fase-neutro (Ue) |
400 VAC |
| Campo misura fase-fase |
20…830 VAC |
| Campo misura fase-neutro |
10…480 VAC |
| Frequenza di impiego |
45…66 Hz |
| Metodo di misura |
True RMS |
| Modalità di inserzione |
Linee monofase, bifase, trifase con o senza neutro, trifase bilanciato |
| Ingressi di corrente |
|---|
| Corrente nominale (Ie) |
1 / 5 A |
| Campo di misura |
0.01…1.2 A / 0.01…6 A |
| Metodo di misura |
TRMS |
| Sovraccaricabilità |
+20% Ie da TA esterno con secondario 5A |
| Accuratezza |
|---|
| Tensione di fase |
±0.2% |
| Tensione concatenata |
±0.2% |
| Corrente |
±0.2% |
| Frequenza |
±0.05% |
| Potenza attiva |
±0.5% |
| Energia attiva |
Classe 0.5s (IEC/EN 62053-22) |
| Energia reattiva |
Classe 2 (IEC/EN 62053-23) |
| Isolamenti |
|---|
| Tensione nominale di isolamento |
690 V (IEC/EN) |
| Tensione nominale di tenuta ad impulso (Uimp) |
9.5 kV |
| Tensione di tenuta alla frequenza di esercizio |
5.2 kV |
| Funzioni |
|---|
| Analisi armonica |
Fino al 63rd ordine |
| Logica PLC programmabile |
No |
| Porta di comunicazione |
Ethernet |
| Funzione gateway Ethernet-RS485 |
Sì |
