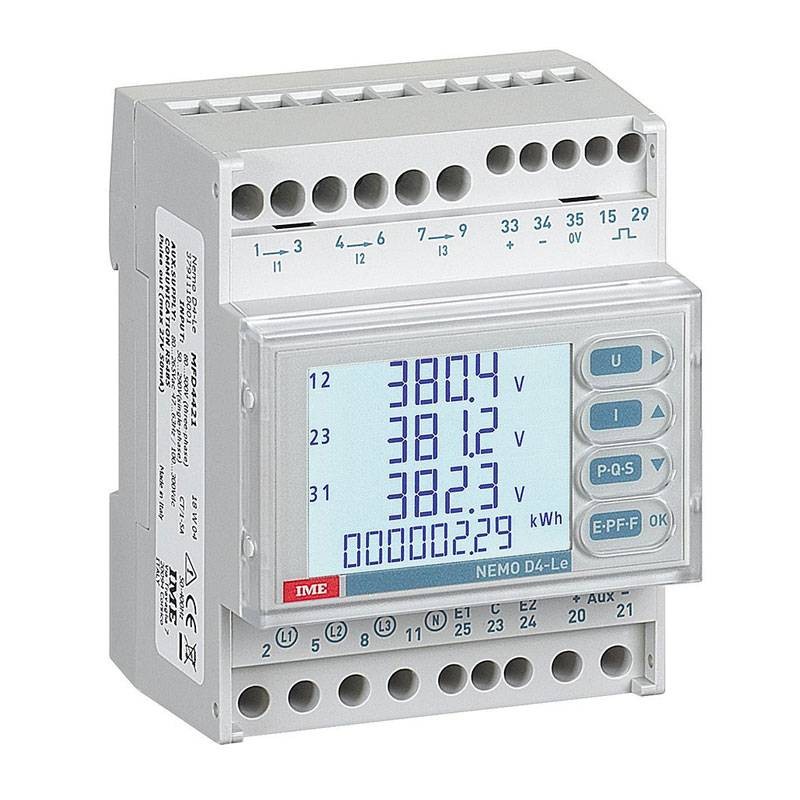

Centrale Multifunzione Ime con conteggio di energia attiva e reattiva MFD4421
IMS MFD4421
8032826046957
Centrale Multifunzione Ime con conteggio di energia attiva e reattiva con le seguenti caratteristiche:
- Serie: Nemo D4-Le, MFD4
- Tensione ausiliaria: 80-265Vac - 100-300Vdc
- Corrente In: 1-5 Ampere
- 4 Moduli
- Grado di protezione: IP20
- Classe di precisione: 0.5/1
- Ingresso: 80-500Vac (3-PH) 50-290Vac (1-PH)
- Uscita: impulsi / pulse + RS485 Modbus
- Tipo impianto: Trifase / three-phase + monofase / single-phase
- Inserzione: TA /CT
237,02 €
Articoli disponibili: 15
: 1
Pagabile anche in 3 rate senza interessi da:
79,01€
Per ordini tra i 120€ e i 5.000€ puoi pagare fino a 24 rate con
Visualizzazione:
- Tipo display: cristallo liquido retroilluminato
- Retroilluminazione selezionabile: 0 35 70 100%
- Punti di lettura: 10000 4 cifre (altezza cifre 12mm)
- Unità ingegneristica: visualizzazione automatica in funzione dei rapporti TA e TV impostati
- Risoluzione: automatica
- Punto decimale: automatico
- Aggiornamento display: 1 lettura/s
- Conteggio energia: 8 cifre
Ingresso:
- Tensione trifase nominale Un: 400-100V (fase-fase)
- Tensione trifase: 80...500V (fase-fase)
- Tensione monofase: 50 - 290V
- Corrente nominale in: 5A 1A
- Sovraccarico istantaneo: 20 In/0,5s
- Frequenza nominale fn: 50Hz 400Hz (selezione automatica) variazione ammessa: 45...65Hz (fn 50Hz) 360...440Hz (fn 400Hz)
- Tipo di misura: vero valore efficace
- Contenuto armonico: fino a 50a armonica (45...65Hz)
- Fattore di cresta corrente: 2
- Tempo di avviamento (conteggio energia): < 5s
- Autoconsumo tensione: 0,2VA (fase-neutro alla tensione nominale)
- Autoconsumo corrente: 1VA (per fase alla corrente massima 6A)
Ingressi digitali:
- 2 ingressi digitali attivi, con differente utilizzo in modalità conteggio selezionata
- Sincrona: attivazione conteggio energia parziale attiva e/o reattiva
- Asincrona: ingressi digitali non utilizzati
- Tariffaria: Commutazione tariffa 1 / 2 / 3 / 4
- Conta impulsi: conteggio impulsi ingresso 1 e 2 3 terminali di ingresso con punto comune (morsetti 23-24-25)
- Massima tensione ingresso: 27V
- Massima frequenza impulsi ingresso: 15Hz
Caratteristiche:
- Grandezza: potenza attiva
- Calcolo: media fissa, sul periodo selezionato
- Tempo integrazione: 5/8/10/15/20/30/60 min
- Conteggio ore e minuti
- Avvio conteggio: selezionabile, presenza tensione opp. Potenza
- Tensione: tensione di fase > 20V
- Potenza: potenza nominale attiva trifase valore programmabile: 0,1...50%Pn
- Pn = Potenza nominale attiva trifase = Tensione trifase nominale Un x Corrente In x 3
- Un = 400V
- in = 1A opp. 5A
- Pn = 400V x 5A x ?3 = 3464W opp. 400V x 1A x ?3 = 692,8W
Non ci sono recensioni
Scheda tecnica
- Tipologia: Contatori energia
- Ampere: 5A
