Vantaggi:

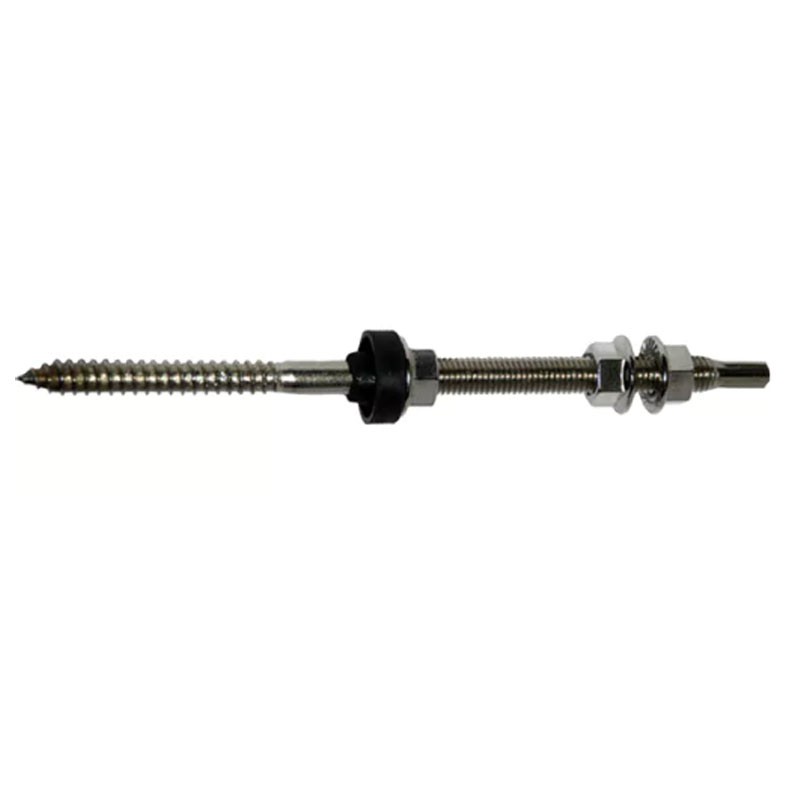

• La vite doppia filettatura per installazioni fotovoltaiche su coperture in lastre ondulate con struttura portante in legno o calcestruzzo
• Completo: la vite doppia filettatura STSR è fornita preassemblata con guarnizione in EPDM, dado per il serraggio e coppia di dadi per il collegamento alle staffe MW o SSP
• Veloce: installazione rapida perché la copertura non deve essere rimossa durante l'installazione
• Impermeabile: grazie alla guarnizione in EPDM viene mantenuta l'impermeabilità della copertura
• Versioni: vitone e bulloni in acciaio inossidabile A2-70 secondo EN ISO 3506-1/2;2009




Altre informazioni:

• Applicazioni- Idoneo per: Sistema Copertura in lastre ondulate con: Profilo Solar-light, Profilo Solar-fish
• Fissaggio vite doppia filettatura STSR: Con ancorante chimico FIS V su travi e solette in calcestruzzo, Con ancorante chimico FIS V e tassello a rete FIS HK su solai in laterocemento, Direttamente su travature lignee dopo aver eseguito il foro guida
• Materiali di supporto: Travi e solette in calcestruzzo, Solaio in laterocemento, Travature in legno
• Certificazioni: TUV - R 60154136



Montaggio:

• Individuare la lunghezza della vite doppia filettatura STSR in funzione dello spessore della struttura portante di supporto.
• Definire l'interasse delle viti doppia filettatura STSR in funzione dei carichi neve e vento della zona di installazione dell'impianto e inclinazione della copertura.
• Individuare la posizione delle viti doppia filettatura STSR in funzione della struttura portante e del layout dell'impianto.
• Forare il supporto in funzione del diametro della vite e del tipo di supporto.
• Fissare la vite doppia filettatura STSR alla struttura portando la gomma EPDM a contatto con la copertura.
• Serrare il dado flangiato MU F sulla guarnizione per mantenere la tenuta impermeabile.
• Fissare la piastra di connessione SSP o MW, regolandone l'altezza mediante i dadi MU F.
