Altre caratteristiche tecniche:

• Diametro foro: 12mm
• Profondità foro minino: h0 ≥ 65
• Lunghezza ancorante: 56mm
• Profondità di ancoraggio: 45mm
• Occhiello stampato: M8
• Coppia di serraggio: 20Nm

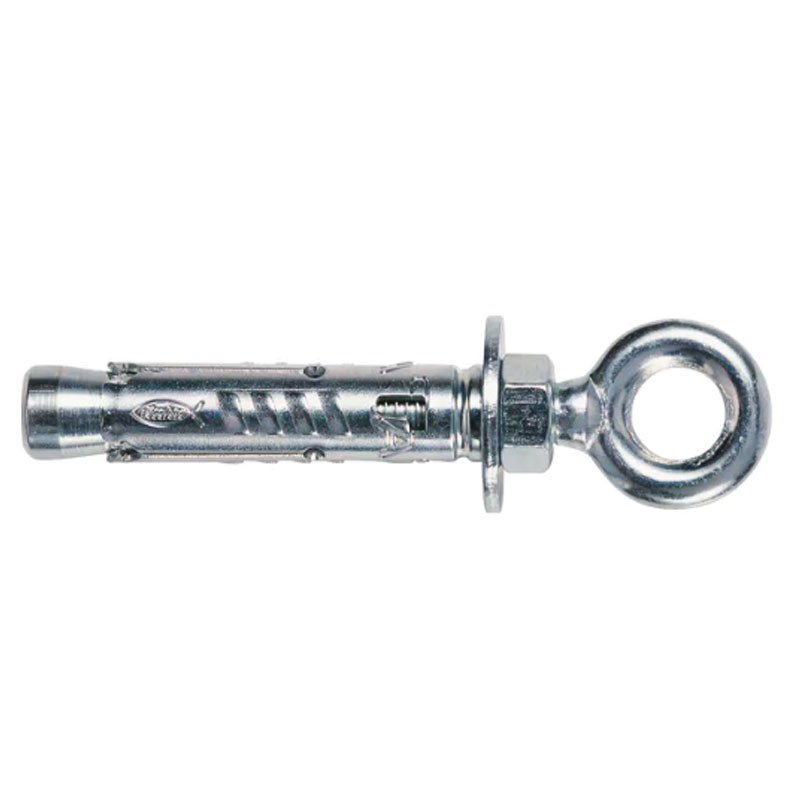

Fischer TA M è stato progettato per poter essere utilizzato in tantissime tipologie di installazioni, dalle costruzioni metalliche ai macchinari, dalle passerelle per cavi a facciate, dispositivi di protezione anticaduta, cancelli e scale. Grazie alle sue ridotte dimensioni, riduce lo sforzo per l'installazione e ne consente l'utilizzo anche in spazi ristretti.

Fischer TA M è perfetto per le installazioni non passanti e consente un'installazione veloce e semplice praticamente in qualsiasi tipo di applicazione. Durante l'installazione il cono espande il corpo del tassello contro la parete del foro.

Vantaggi:

• Certificato per installazioni con calcestruzzo dalla classe C20/25 fino a C50/60
• Può essere utilizzato anche su pietra naturale compatta
• Geometria ottimizzata per ridurre lo sforzo di installazione e consentirne il fissaggio anche su spazi più ristretti
• Numerose applicazioni possibili: dispositivi di protezione anticaduta, cancelli, scale, facciate, costruzioni metalliche, passerelle per cavi, ecc...
• Filettato internamente
• Facile da installare
• Per fissaggi in calcestruzzo non fessurato
• La geometrica ottimizzata minimizza lo sforzo per l'installazione e ne permette l'utilizzo in spazi estremamente ristretti. Questo consente una facile installazione per l'utilizzatore
• La filettatura metrica interna consente l'utilizzo di viti e barre filettate standard per un'ideale adattamento all'applicazione
• Il corpo a tre settori espandenti provoca una distribuzione uniforme del carico e quindi interassi e distanze dal bordo ridotti. Questo rende il TA M estremamente flessibile



Applicazioni: Passerelle per cavi - Installazioni distanziate

Approvato per: Calcestruzzo da C20/25 a C50/60, non fessurato

Adatto anche per: Calcestruzzo C12/15 - Pietra naturale con struttura compatta

Montaggio:

• Il TA M è idoneo per installazione non passante
• Quando si applica la coppia di serraggio, il cono è richiamato nel corpo dell'ancorante, che si espande contro la parete del foro
• Per una corretta installazione l'occhiello deve essere contrastato con rondella e dado
• Per determinare la lunghezza della vite ls: Lunghezza vite ls =Lunghezza fissaggio+ Spessore oggetto da fissare tfix+ Spessore rondella
