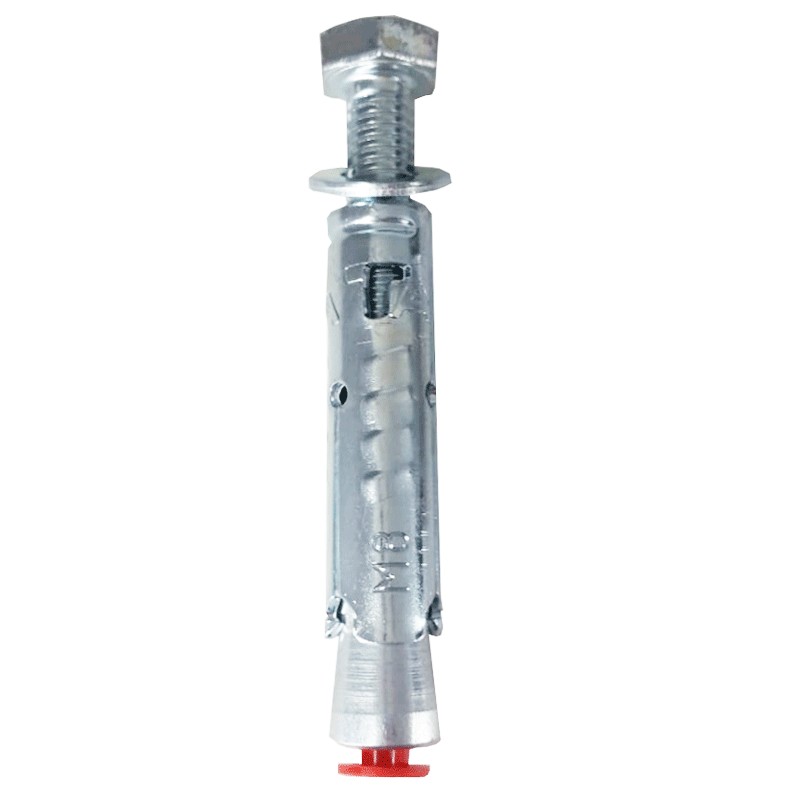

Caratteristiche:

• Spessore fissabile max - t fix - [mm] 10
• Profondità foro min - h1 - [mm]: 70
• Chiave di serraggio - SW - [mm]: 13
• Vite - Ø x Lunghezza - : M 8 x 65
• Rondella (diametro esterno x spessore): 16 x 1,6
• Diametro foro - d0 - [mm]: 12
• Lunghezza fissaggio - l - [mm]: 56



Approvato per:

Calcestruzzo da C20/25 a C50/60, non fessurato

Adatto anche per:

• Calcestruzzo C12/15
• Pietra naturale con struttura compatta



Vantaggi:

• La geometrica ottimizzata minimizza lo sforzo per l'installazione e ne permette l'utilizzo in spazi estremamente ristretti. Questo consente una facile installazione per l'utilizzatore.
• Il corpo a tre settori espandenti provoca una distribuzione uniforme del carico e quindi interassi e distanze dal bordo ridotti. Questo rende il TAM estremamente flessibile.
• La filettatura metrica interna consente l'utilizzo di viti e barre filettate standard per un'ideale adattamento all'applicazione.
• Il tappo in plastica rosso protegge la filettatura dalla polvere di foratura, assicurando così un corretto funzionamento.
• Il TAM (solo ancorante o con vite) è disponibile anche in acciaio inossidabile A2 (non certificata).



Applicazioni:

• Costruzioni metalliche
• Corrimano
• Consolle
• Gradini
• Passerelle per cavi
• Macchinari
• Scale
• Cancelli
• Facciate
• Installazioni distanziate



Funzionamento:

• Il TAM è idoneo per installazione non passante.
• Quando si applica la coppia di serraggio, il cono è richiamato nel corpo dell'ancorante, che si espande contro la parete del foro.
• Per una corretta installazione l'ancorante non passante TA M deve poggiare sull'elemento da fissare.

Per determinare la lunghezza della vite ls:

• Lunghezza vite ls =
• Lunghezza fissaggio
• + Spessore oggetto da fissare tfix
• + Spessore rondella
