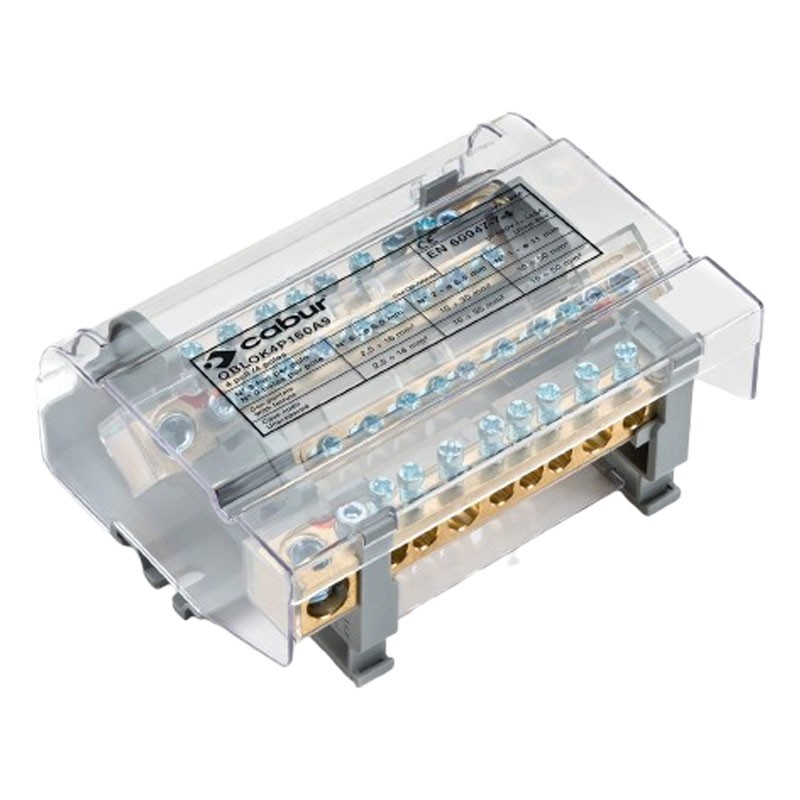

Morsettiera quadripolare Cabur 160A 500V 4P Grigio QBLOK4160S
CBR QBLOK4160S
8017963098151
Morsettiera quadripolare Cabur, distribuzione sicura e ordinata con montaggio su guida DIN o pannello, con le seguenti caratteristiche:
-
Corrente nominale: 160A
-
Tensione max AC/DC: 500 V
-
Numero poli: 4 (tetrapolare)
-
Montaggio: Guida DIN (TH35) o a pannello
-
Connessioni multiple: 1 ingresso + 8 uscite
-
Colore: Grigio
33,62 €
Articoli disponibili: 11
: 3
Pagabile anche in 3 rate senza interessi da:
11,21€
Per ordini tra i 120€ e i 5.000€ puoi pagare fino a 24 rate con
Distribuzione elettrica sicura e professionale
La morsettiera quadripolare QBLOK 160A è progettata per la distribuzione ordinata e sicura dell'energia in quadri elettrici industriali e civili. Il modello QBLOK4P160A9, con 4 poli e corrente nominale fino a 160A, è ideale per collegamenti multipli in impianti di media potenza. Realizzata con materiali ad alte prestazioni, garantisce elevata resistenza elettrica e meccanica, con dimensioni compatte e montaggio semplice.
Montaggio versatile e cablaggio semplificato
Questa morsettiera può essere installata su guida DIN TH35-7.5 / TH35-15 oppure a pannello, offrendo massima flessibilità all’installatore. I fori sfalsati facilitano il cablaggio e il serraggio, riducendo i tempi d'intervento. È inoltre dotata di schermi isolanti su ogni barra conduttrice, aumentando la sicurezza dell’installazione.
Applicazioni consigliate
-
Quadri elettrici BT
-
Distribuzione di energia in impianti civili e industriali
-
Collegamenti multipli in centralini e armadi elettrici
-
Sistemi di distribuzione a 4 poli
Caratteristiche Tecniche Morsettiera Cabur
Connessioni Disponibili
| Ingresso A | 1 × 50 mm² (rigido o flessibile) – Terminale WP 350/30 |
| Uscita B | 2 × 35 mm² (rigido o flessibile) – Terminale WP 250/29 |
| Uscita C | 6 × 16 mm² (2,5–16 mm² rigido o flessibile) – Terminale WP 160/22 |
Prestazioni e Sicurezza
| Tensione nominale | 500 V AC/DC |
| Corrente di breve durata (Icw 1s) | 6 kA |
| Corrente di picco (Ipk) | 28 kA |
| Tensione impulsiva nominale | 8 kV |
| Grado di inquinamento | 3 |
| Coppia di serraggio | 2 / 2,5 Nm |
| Lunghezza spellatura conduttore | 13 mm |
| Materiale isolante | Poliammide e policarbonato ad alta resistenza |
Dimensioni
| Larghezza | 131 mm |
| Lunghezza | 99 mm |
| Altezza (su guida DIN) | 54 mm (TH35-7.5) / 61 mm (TH35-15) |
| Altezza (pannello) | 53 mm |
Accessori Compatibili
| Cartellino singolo per siglatura | CNU/8/51 (cod. NU0851S) |
| Blocchetto terminale a vite | BT/3 (cod. BT003) |
| Blocchetto a incastro TH35 | BTO (cod. BT007) |
| Blocchetto a incastro TH35 e G32 | BTU (cod. BT005) |
Non ci sono recensioni
Scheda tecnica
- Tipologia: Morsettiere
