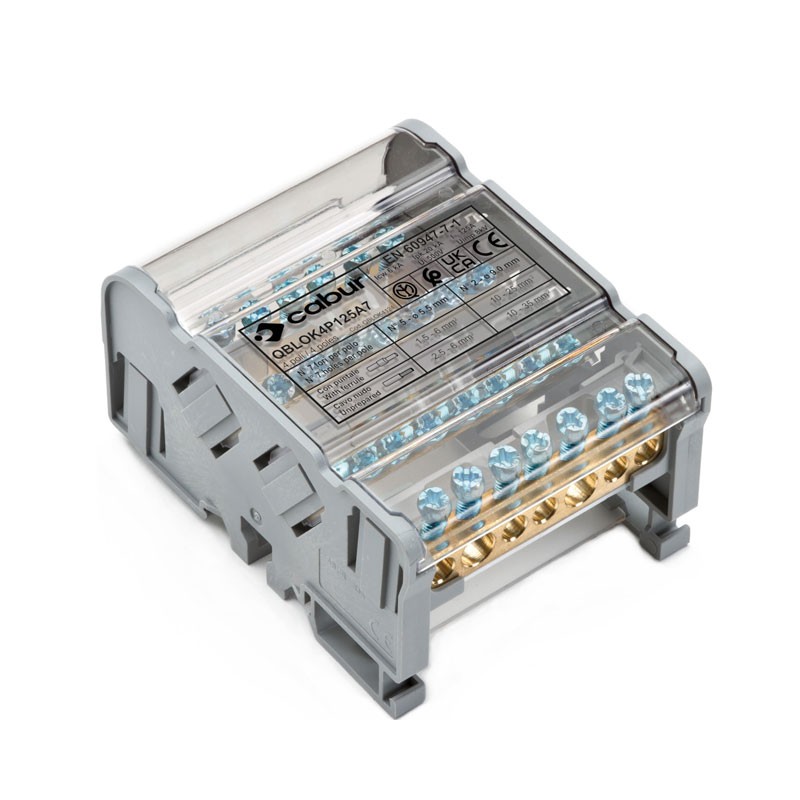

Morsettiera di distribuzione Cabur 125A 4P 7 fori QBLOK4124
CBR QBLOK4124
8017963246064
La morsettiera Cabur QBLOK4P125A7, appartenente alla linea QBLOK, è una soluzione compatta, sicura e professionale per la distribuzione dell’energia elettrica in impianti a 4 poli, con una corrente nominale di 125A e una tensione massima di 500V AC/DC. Grazie alla struttura a 7 fori sfalsati per ciascun polo, è progettata per semplificare le operazioni di cablaggio e ottimizzare lo spazio all’interno dei quadri elettrici.
- Modello: QBLOK4P125A7
- Codice prodotto: QBLOK4124
- Tipo: Morsettiera quadripolare (4 poli)
- Corrente nominale: 125 A
- Tensione massima: 500 V AC/DC
- Configurazione per polo: 2 ingressi da 35 mm² - 5 uscite da 6 mm²
- Fori sfalsati: Per semplificare il cablaggio
- Isolamento: Schermo isolante indipendente per ogni barretta conduttrice
- Installazione: Su guida DIN o a pannello
- Viti: In acciaio zincato con taglio combinato (piatto/croce)
15,50 €
Articoli disponibili: 44
: 16
Paga in 3 rate senza interessi per ordini da 30€ a 2000€
Per ordini tra i 120€ e i 5.000€ puoi pagare fino a 24 rate con
Morsettiera quadripolare ad alte prestazioni per quadri elettrici
Questa morsettiera è progettata per offrire massima sicurezza e affidabilità negli impianti elettrici. Il sistema di isolamento indipendente per ogni barra assicura la protezione contro contatti accidentali, mentre la disposizione sfalsata dei fori agevola il cablaggio anche negli spazi più ristretti.
Grazie alla possibilità di montaggio su guida DIN o pannello, il modello QBLOK4P125A7 si adatta facilmente a qualsiasi configurazione di quadro elettrico. Ideale per impianti industriali, civili, sistemi fotovoltaici e distribuzione generale dell’energia.
| DATI IDENTIFICATIVI | |
|---|---|
| Codice | QBLOK4124 |
| Sigla | QBLOK4P125A7 |
| CARATTERISTICHE PRINCIPALI | |
| Funzione / Tipo | Morsettiera di distribuzione |
| Numero e sezione nominale fori | A: 2 × 35 mm² B: 5 × 6 mm² |
| INGRESSO A | |
| Numero fori | 2 × 35 mm² |
| Sezione nominale | 35 mm² |
| Capacità di connessione (flessibile) | 10–35 mm² |
| Capacità di connessione (rigido) | 10–35 mm² |
| Capacità di connessione (con terminale) | 25 mm² – WP 250/29 |
| USCITA B | |
| Numero fori | 5 × 6 mm² |
| Sezione nominale | 6 mm² |
| Capacità di connessione (flessibile) | 2.5–6 mm² |
| Capacità di connessione (rigido) | 2.5–6 mm² |
| Capacità di connessione (con terminale) | 4 mm² – WP 40/16 |
| CARATTERISTICHE ELETTRICHE | |
| Tensione max AC/DC | 500 V |
| Corrente max con sezione nominale | 125 A |
| Corrente ammissibile di breve durata (Icw, 1s) | 6 kA |
| Corrente di picco (Ipk) | 20 kA |
| Tensione impulsiva nominale / grado di inquinamento | 8 kV / 3 |
| PARAMETRI MECCANICI | |
| Lunghezza spellatura | 13 mm |
| Coppia di serraggio (nom. / max.) | 2 / 2.5 Nm |
| Materiale plastico | Poliammide, policarbonato |
| Larghezza (passo) | 72 mm |
| Lunghezza | 97 mm |
| Altezza su guida TH35-7.5 / TH35-15 | 52 / 59 mm |
| Altezza con montaggio a pannello | 51 mm |
Non ci sono recensioni
Scheda tecnica
- Tipologia: Morsettiere
- Sezione: 25mm
