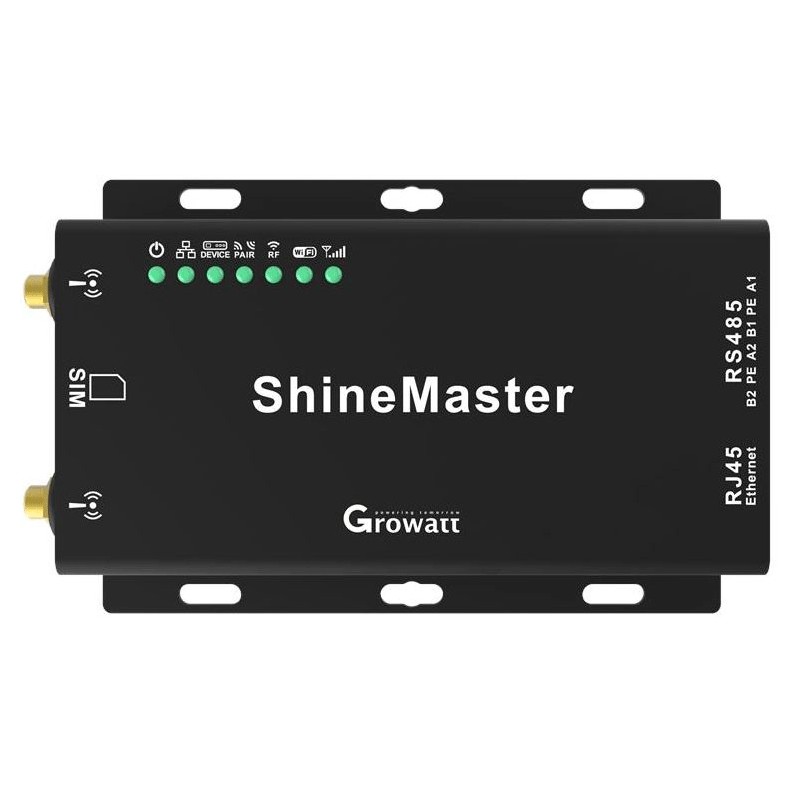

ShineMaster supporta la comunicazione di rete tramite WLAN cablata, wireless WiFi, e cloud server. Carica i dati monitorati sul server di Growatt, quindi accede al nome di dominio del server. Dotato di modalità di comunicazione di tipo industriale RS485 e di comunicazione RF wireless, supporta modi di comunicazione cablata e wireless per monitorare e impostare i dispositivi slave ed eseguire aggiornamenti online sui dispositivi. Accedendo all'indirizzo IP interno di ShineMaster, è possibile accedere alla pagina integrata per l'impostazione dei parametri e la visualizzazione dei dispositivi aggiunti.

ShineMaster monitora i dispositivi fotovoltaici tramite RS485 e RF (temporaneamente non supportato). Lo schema a blocchi seguente mostra la rete del monitoraggio tramite RS485 cablato.

Punti di forza:

• Webserver locale per una facile configurazione
• Supporta la funzione "Export Limitation" tramite misuratore di flussi
• Sino a 64 inverter connessi in contemporanea
• Multi-funzione e prestazioni elevate



Parametri hardware:

• Alimentatore esterno Input: 100-240V, 50/60Hz AC Output 5V(+/-15%), 1A DC
• Consumo 2.5W



Parametri funzionali:

• Range di comunicazione massimo (RS485) 500 metri
• Comunicazione con inverter RS485 (Protocollo Modbus RTU)
• Comunicazione con il server TCP (Protocollo Modbus TCP)
• Rete supportata WLAN
• Intervallo trasferimento dat 5 minuti
• URL del server predefinito server.growatt.com
• Server Supportati ShineServer



Caratteristiche:

• Dimensioni (L/A/P) in mm 130/84/25
• Peso 180 grammi
• Lingua inglese
• Opzioni di Montaggio Montaggio a parete
• Range temperatura ambiente 30°C/+60°C
• Grado di protezione IP30 per interni
• Certificati CE
