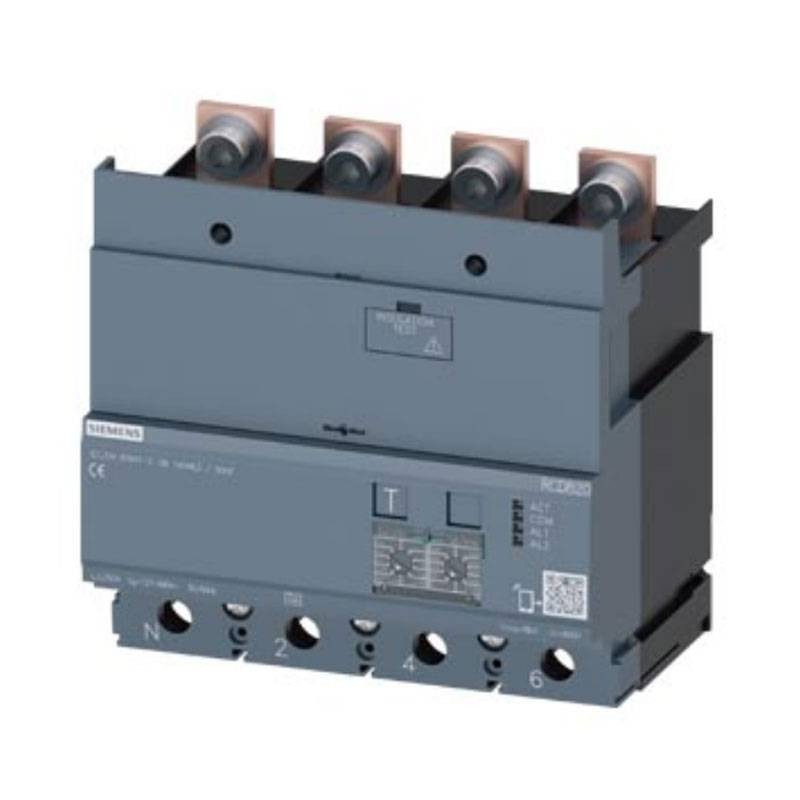

Blocco differenziale Siemens Sentron RCD820 4X250A tipo A 3VA92240RL30
SIE 3VA92240RL30
4042949002093
Il blocco differenziale Siemens SENTRON RCD820 Advanced 3VA92240RL30 aggiunge protezione differenziale regolabile ai 3VA2: Tipo A, 4 poli 250A, soglia 0,0330 A e ritardo fino a 10 s per selettività e sicurezza.
-
Modulo differenziale RCD820 Advanced Tipo A per SENTRON 3VA2
-
4 poli, In 250 A, Ue 100690 V, montaggio lato carico (in basso)
-
Corrente differenziale regolabile 0,0330 A (più step)
-
Tempo di intervento regolabile 010000 ms per coordinamento/selettività
-
Fissaggio a vite e IP40 frontale per installazioni in quadro.
658,20 €
Articoli disponibili: 1
Pagabile anche in 3 rate senza interessi da:
219,40€
Per ordini tra i 120€ e i 5.000€ puoi pagare fino a 24 rate con
Blocco differenziale Siemens SENTRON RCD820: upgrade di protezione per 3VA2
Il Siemens SENTRON RCD820 Advanced (3VA92240RL30) è un modulo di protezione differenziale progettato come accessorio dedicato agli interruttori automatici scatolati Siemens 3VA2. Integrare un differenziale su un MCCB permette di elevare il livello di sicurezza dell'impianto, aggiungendo la protezione contro correnti di dispersione a terra direttamente nel quadro, con un'impostazione tecnica più evoluta rispetto a soluzioni standard.
In ambito industriale e terziario (quadri di distribuzione, impianti di processo, linee macchina, infrastrutture), questa soluzione è particolarmente apprezzata perché consente di ottenere una protezione differenziale coerente con la taglia dell'interruttore e con le esigenze di continuità del servizio.
Tipo A: protezione differenziale adatta a carichi moderni
La versione Tipo A è indicata quando, oltre alle dispersioni in AC, possono essere presenti componenti pulsanti in DC tipiche di carichi elettronici (azionamenti, alimentatori switching, UPS, apparecchiature con raddrizzatori). In questo modo, il sistema di protezione risulta più adatto alle installazioni moderne, riducendo il rischio di sottostima delle dispersioni in presenza di forme d'onda non puramente sinusoidali.
Regolazioni avanzate: soglia 0,0330 A e ritardo 010 s
Uno dei vantaggi chiave dellRCD820 Advanced è la regolazione della corrente differenziale nominale (In) da 0,03 a 30 A, con step selezionabili (0,03; 0,05; 0,1; 0,3; 0,5; 1; 3; 5; 10; 30 A). A questo si aggiunge il tempo di intervento regolabile da 0 a 10000 ms, utile per ottenere selettività e coordinamento con altri dispositivi a monte o a valle, evitando scatti indesiderati e migliorando la disponibilità dell'impianto.
Queste regolazioni rendono il modulo adatto sia a scenari dove serve alta sensibilità (protezione persone e contatti indiretti), sia a contesti dove è richiesto un intervento più selettivo o tarature più alte per protezione contro guasti verso terra e rischio incendio, sempre nel rispetto della progettazione e delle verifiche impiantistiche.
Installazione in quadro: fissaggio a vite e IP40 frontale
Il modulo è progettato per un'installazione solida con fissaggio a vite, con 4 poli e grado di protezione IP40 sul lato frontale, caratteristiche che agevolano l'integrazione ordinata in quadri BT. L'installazione lato carico (in basso) è pensata per essere coerente con l'architettura degli accessori 3VA2 e con la manutenzione nel tempo.
| DATI GENERALI | |
|---|---|
| Marca del prodotto | SENTRON |
| Accessori | Modulo di protezione differenziale tipo A |
| DATI TECNICI GENERALI | |
| Tipo di fissaggio | Fissaggio a vite |
| Numero di poli | 4 |
| Grado di protezione (lato frontale) | IP40 |
| ELETTRICITÀ | |
| Corrente di impiego (con AC) | 250 A |
| Valore di intervento della corrente differenziale | 0,03;0,05;0,1;0,3;0,5;1;3;5;10;30 |
| PROGETTAZIONE MECCANICA | |
| Funzione del prodotto / comunicazione con interruttore a corrente differenziale | Sì |
| Funzione del prodotto / integr. / gestione allarmi | Sì |
| Funzione del prodotto / integr. / gestione allarmi (preallarme 30% e 60%) | Sì |
| Funzione del prodotto / sgancio a distanza | Sì |
| Caratteristica del prodotto / piombabile | Sì |
| Funzione del prodotto / caratteristica di sgancio selezionabile | No |
| Funzione del prodotto / RCD o modalità di sorveglianza selezionabile | Sì |
| Posizione dell'alimentazione sul blocco RCD | In alto o in basso |
| Esecuzione del collegamento elettrico per circuito principale | Connessione per sbarre |
| Valori di impostazione del tempo limite di non intervento | 0;0,06;0,15;0,3;0,5;1,0;2,0;3,0;5,0;10,0 |
| Tipo di contatto di segnalazione sgancio (elettrico) | Sì |
| Tipo di contatto di segnalazione sgancio (comunicazione) | Sì |
| CARATTERISTICHE TECNICHE | |
| Potenza dissipata | Max. 24,3 W |
| Frequenza di impiego (valore nominale) | Max. 60 Hz |
| DIMENSIONI | |
| Altezza | 115 mm |
| Larghezza | 139,6 mm |
| Profondità | 86 mm |
| Peso netto | 1.617 g |
| TEMPERATURA | |
| Temperatura ambiente (durante l'esercizio) | Min. -25 °C, Max. 70 °C |
| Temperatura ambiente (durante l'immagazzinaggio) | Min. -40 °C, Max. 80 °C |
Non ci sono recensioni
Scheda tecnica
- Tipologia: Moduli differenziali Scatolati
- Moduli: 4
- Poli: 4P
- Ampere: 250A
