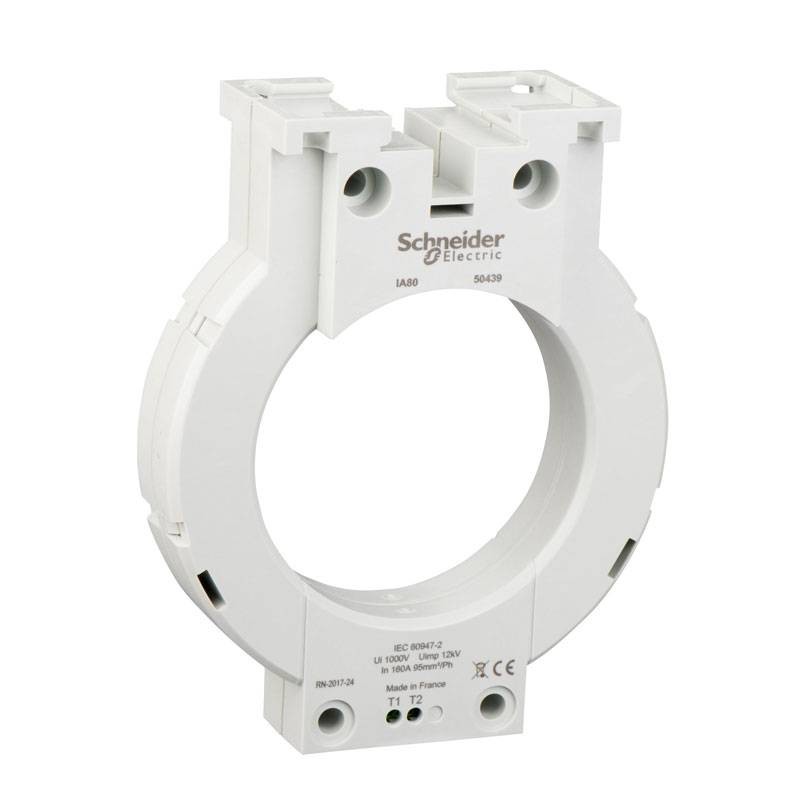

Toroide chiuso Schneider per protezione corrente residua IA diametro 80mm 50439
SNR 50439
3303430504399
Toroide chiuso Schneider per protezione corrente residua IA con le seguenti caratteristiche:
- Tipo di sensore di corrente: Toroide chiuso tipo A
- Corrente di esercizio nominale: 160 Ampere
- Rapporto di trasformazione: 1/1000
- Tipo di rete: CA/CC
- Frequenza di rete: 45/440 Hz
- Corrente nominale ammissibile di breve durata: 85 kA per 0,5 s
- Corrente residua di tenuta al cortocircuito: 85 kA / 0,5 s conforme a IEC 60947-2
- Tensione nominale di isolamento: 1000 V
- Categoria di sovratensione: IV
- Tensione nominale di tenuta agli impulsi: 12 kV
122,60 €
Articoli disponibili: 9
: 2
Pagabile anche in 3 rate senza interessi da:
40,87€
Per ordini tra i 120€ e i 5.000€ puoi pagare fino a 24 rate con
Questo toroide è dedicato ai controllori dei guasti di isolamento Vigilohm e ai relè di monitoraggio e protezione della corrente residua Vigirex. Il diametro interno del toroide è di 80 millimetri e il peso è di 0,420 kg.
I cavi devono essere centrati all'interno del toroide e il diametro rappresentato da tutti i cavi non deve superare i 40 millimetri. La sezione massima per fase (A, B, C, N) è di 95 mm² per un conduttore in rame.
Consente il monitoraggio dello strumento di iniezione dal Display Vigilohm e la misurazione di una corrente nominale fino a 160A per i relè di protezione e monitoraggio Vigirex.
Caratteristiche:
- Aggancio: guida DIN
- Potere calorifico: 3,19 MJ
- Diametro Interno: 80 mm
- Diametro esterno cavi: 40 mm: 95 mm² (massimo)
- Grado di protezione IP: IP20 connettori - IP30
- Esposizione a caldo umido non in servizio (25...55°C, RH 95%) : 28 cicli conforme a IEC 60068-2-30
- Nebbia salina: Kb/2 conforme a IEC 60068-2-52
- Esposizione a caldo umido in servizio: categoria C2: 48 ore conforme a IEC 60068-2-56
- Temperatura ambiente operativa: -35/+70 °C
- Temperatura di stoccaggio: -55/+85 °C
- Sistema di montaggio: Fisso (cavi) - Fisso (piastra di fondo) - Fisso (pannello di metallo profilato) - Fisso (piastra di fondo con guida)
Non ci sono recensioni
Scheda tecnica
- Tipologia: Toroidi
