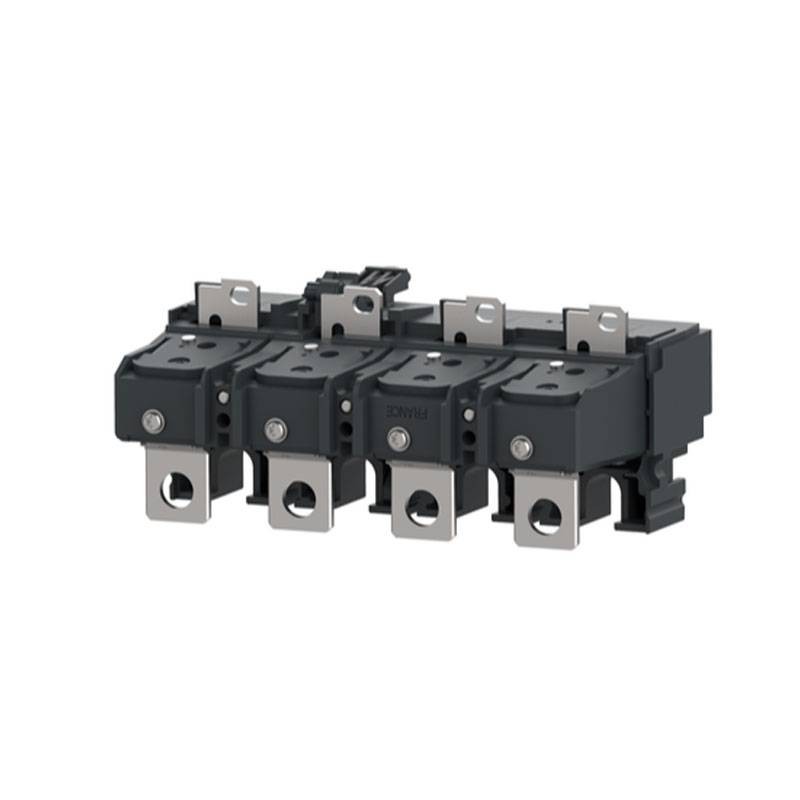

Sganciatore Schneider ComPacT NSX630 630A 4P C6342D630
Sganciatore Schneider ComPacT Micrologic 2.3 con le seguenti caratteristiche:
- Tipo di prodotto o componente: Unità di controllo
- Tecnologia sganciatore: Elettronico
- Numero poli: 4
- Corrente nominale sganciatore: 630A
- Tensione nominale di impiego: 690V CA 50/60 Hz
- Tipo di rete: CA
- Grado di protezione IP40 conforme a IEC 60529
- Temperatura ambiente operativa: -25/+70 gradi
- Temperatura di stoccaggio: -50/+85 gradi
Sganciatore Schneider ComPacT NSX630 630A 4P C6342D630
iva inclusa
Spesso comprati insieme
Questo MicroLogic 2.3 è uno sganciatore elettronico 4 poli a 4 poli utilizzato sugli interruttori automatici ComPacT NSX 630
Questo sganciatore elettronico da 630A è la scelta ottimale per tutte le applicazioni standard e specifiche
Incorpora una protezione a lungo tempo regolabile contro i sovraccarichi. Fornisce inoltre una protezione di breve durata regolabile e una protezione istantanea fissa contro i cortocircuiti
MicroLogic 2.3 segnala i sovraccarichi con LED di allarme. Il LED verde Ready lampeggia se l'interruttore è pronto per l'intervento. Questo prodotto fa parte della nostra architettura EcoStruxure Power se associato al telaio di base PowerTag NSX e ComPacT NSX
Caratteristiche:
- Descrizione poli protetti: 3D + N/2 - 4D - 3D
- Posizione neutro: Sinistra
- Funzioni di protezione sganciatore: LSoI
- Tipo regolazione protezione termica Ir: Regolabile, 9 valori
- Regolazione protezione termica: 250...630A
- Tipo temporizzazione protezione termica tr: Fissa
- Temporizzazione protezione lungo ritardo: 11 s a 7,2 x Ir - 16 s a 6 x Ir - 400 s a 1,5 x Ir
- Impostazioni protezione neutro: 0,5 x Ir (3D + N/2) - 1 x Ir ("4D")
- Memoria termica: 20 minuti prima e dopo lo scatto
- Tipo regolazione protezione corto ritardo Isd: Regolabile, 9 valori
- Regolazione protezione corto ritardo: 1.5...10 x Ir
- Tipo temporizzazione protezione corto ritardo tsd: Fissa
- Tipo regolazione protezione istantanea Ii: Fissa
- Regolazione protezione istantanea: 6900A
Segnalazione locale:
- LED lampeggiante (verde) pronto al funzionamento
- LED 105% Ir (rosso) Sovraccarico
- LED 90% Ir (arancione) Sovraccarico
Tipo di protezione:
- Protezione da sovraccarico (prolungato)
- Protezione da cortocircuito di breve durata con ritardo fisso
- Protezione cortocircuito istantanea
Scheda tecnica
- Tipologia:
- Sganciatori
- Poli:
- 4P
- Ampere:
- 630A
