L'interruttore magnetotermico si trova accanto al salvavita e integra una protezione magnetica ad una termica e in caso di necessità interrompe la corrente elettrica.

Il differenziale magnetotermico è, dunque, un sistema che accorpa le funzioni del salvavita con le caratteristiche magnetiche e termiche.

L'interruttore magnetotermico differenziale presente nell'impianto elettrico integra tre protezioni diverse:

• Quella magnetica per i cortocircuiti che possono mettere a rischio un intero edificio con il pericolo di incendi
• Quella termica per i sovraccarichi nell'erogazione di energia elettrica (ad esempio più di un elettrodomestico in funzione)
• Quella differenziale propria del salvavita che tutela il soggetto da una dispersione di corrente



La curva C, soglia di intervento da 5 a 10 volte In, per applicazione di circuiti ohmico-induttivi con medie correnti di spunto. E largamente usato negli impianti domestici.

L'interruttore differenziale tipo AC l'intervento è assicurato per correnti alternate sinusoidali differenziali applicate improvvisamente o lentamente crescenti (CEI EN 61008-1).

La Serie 90 RCD soddisfa qualsiasi esigenza di protezione da guasto a terra per ogni ambito applicativo. La gamma è costituita da MDC interruttori magnetotermici differenziali compatti. (da 6 a 32A, curve B e C, fino a 10kA e ln da 30 e 300mA di tipo AC, A, AIR, AS e F) BD e BDHP, blocchi differenziali per magnetotermici MT e MTHP (ln da 10mA a 3A di tipo AC, A, AIR, AS e A Regolabile) IDP differenziali puri (fino a 125A, ln da 10 a 500mA di tipo AC, A, AIR, AS, F e B).

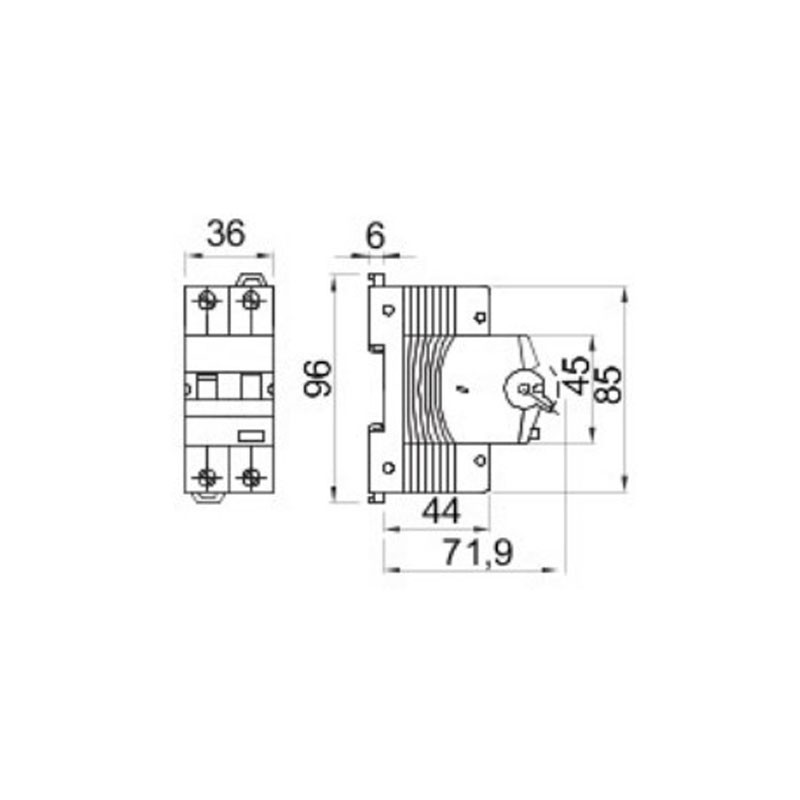

Caratteristiche:

• Frequenza nominale: 50/60 Hz
• Potere di interruzione 230V (Icn): 6000A
• Potere di interruzione (Ics): 1 x Icn
• Potere di interruzione 230V (Icu): 7,5 kA
• Potere di interruzione (Ics): 100% Icu
• Tensione di isolamento: 500V
• Livello di immunità (onda 8/20µs): 250A
• Tensione nominale di tenuta ad impulso: 4 kV
• Categoria di sovratensione: III
• Numero di manovre elettriche: 10.000
• Numero di manovre meccaniche: 20.000
• Sezione cavo rigido: <=1x35 - <=2x16 - <=1x16+2x10 mm²
• Sezione cavo flessibile: <=1x35 - <=2x16 - <=1x16+2x10 mm²
• Coppia nominale di serraggio: 2 Nm
• Temperatura di impiego: -25 - +40 gradi
• Temperatura di stoccaggio: -40 - +70 gradi
• Compatibilità con ausiliari elettrici
• Compatibilità con ReStart
• Posizione montaggio: Qualsiasi
