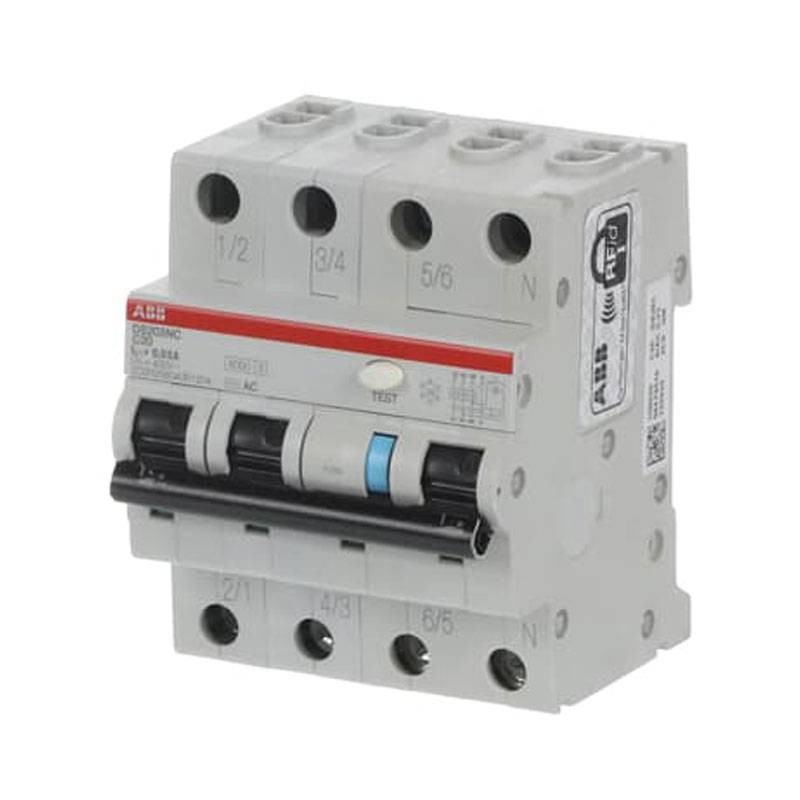

Magnetotermico differenziale Abb 25A 4P 30mA AC 6KA DS3NC25AC30
ABB DS3NC25AC30
8012542352129
Magnetotermico differenziale Abb DS203NC C25 AC30:
- Corrente nominale 25A
- 4 Poli
- Corrente residua nominale 30mA (0,03)
- Tipo di tensione d'ingresso AC
- Potere nominale di cortocircuito 6KA
- 4 moduli
- Tipo di tensione d'ingresso AC
175,68 €
Articoli disponibili: 23
: 3
Pagabile anche in 3 rate senza interessi da:
58,56€
Per ordini tra i 120€ e i 5.000€ puoi pagare fino a 24 rate con
L'interruttore magnetotermico si trova accanto al salvavita e integra una protezione magnetica ad una termica e in caso di necessità interrompe la corrente elettrica.
Il differenziale magnetotermico è, dunque, un sistema che accorpa le funzioni del salvavita con le caratteristiche magnetiche e termiche.
L'interruttore magnetotermico differenziale presente nell'impianto elettrico integra tre protezioni diverse:
- quella magnetica per i cortocircuiti che possono mettere a rischio un intero edificio con il pericolo di incendi;
- quella termica per i sovraccarichi nell'erogazione di energia elettrica (ad esempio più di un elettrodomestico in funzione);
- quella differenziale propria del salvavita che tutela il soggetto da una dispersione di corrente
La curva C, soglia di intervento da 5 a 10 volte In, per applicazione di circuiti ohmico-induttivi con medie correnti di spunto. E largamente usato negli impianti domestici.
L'interruttore differenziale tipo AC l'intervento è assicurato per correnti alternate sinusoidali differenziali applicate improvvisamente o lentamente crescenti (CEI EN 61008-1).
L'interruttore magnetotermico differenziale DS203C è un dispositivo 3P+N in 4 moduli per la protezione dei circuiti da sovraccarico e cortocircuito; disponibile con curve di intervento B e C e correnti nominali fino a 32A consente la protezione contro gli effetti di correnti sinusoidali alternate (tipo AC) correnti sinusoidali e continue con componenti pulsanti (Tipo A) anche in versione resistente agli scatti intempestivi (APR).
Caratteristiche:
- Norme di riferimento: IEC 61009-1 - IEC 61009-2-1 - EN 61009-1 - EN 61009-2-1
- Tensione nominale di funzionamento: secondo IEC 60898-1 415 V
- Tensione nominale di isolamento (Ui): secondo IEC/EN 60664-1 500 V
- Potere di cortocircuito estremo nominale (Icu): 10 kA
- Corrente nominale di cortocircuito condizionale (Inc): 10 kA
- Potere d'esercizio di interruzione nominale in cortocircuito, in % di Icu (Ics): 6 kA
- Corrente di picco massima: 0,25kA
- Frequenza nominale (f): Frequenza di campionamento: 50 60 Hz
- Perdita di potenza: 10,3 W
- Classe limitazione energia: 3
- Resistenza elettrica: 10000 ciclo (i)
- Resistenza meccanica: 20000 ciclo (i)
- Caratteristica operativa: Istantaneo
- Categoria di sovratensione: III
- Posizione dei terminali neutri: Giusto
- Tipo di sezionatore di terra: Senza ritardo
- Accessori disponibili: Sì
- Capacità di connessione: Barra di distribuzione 10 mm² - Rigido 25 ... 25 mm² - Flessibile 25 ... 25 mm²
- Sezione nominale: 1 - Nucleo pieno 25 25 mm² - 4 - Multi-Wired 1 25 mm²
- Temperatura ambiente: In funzione -25 55 °C
- Grado di protezione: IP2X
- Grado di inquinamento: 2
- Dimensioni: Larghezza prodotto: 0,071 metri Altezza prodotto: 0,085 metri Profondità prodotto: 0,069 metri
- Peso netto prodotto: 0,480 kg
- Profondità integrata (t2): 69 millimetri.
Non ci sono recensioni
Scheda tecnica
- Moduli: 4
- Poli: 4P
- Curva: C
- Potere: 6KA
- Tipo differenziale: AC
- Corrente differenziale: 0.03A
- Ampere: 25A
- Protezioni Circuiti: Magnetotermici Differenziali
