Magnetotermico differenziale Abb 1P+N 16A 6kA tipo A curva C 300mA DS201C16A300
ABB DS201C16A300
8012542886815
Interruttore Magnetotermico Differenziale Abb DS201 C16 A300 combina protezione contro sovraccarichi, cortocircuiti e dispersioni di corrente, garantendo sicurezza ed efficienza negli impianti elettrici. Ideale per applicazioni residenziali, commerciali e industriali, con le seguenti caratteristiche:
-
Corrente nominale: 16 Ampere
-
Numero di poli: 1P+N (fase + neutro)
-
Curva di intervento: C
-
Tipo di corrente differenziale: A (protegge da correnti di dispersione unidirezionali e pulsanti)
-
Corrente residua nominale: 300 mA
-
Potere di interruzione nominale: 6 kA
-
Montaggio: Guida DIN per installazione rapida
-
Grado di protezione: IP20/IP40
92,23 €
Articoli disponibili: 7
: 1
Pagabile anche in 3 rate senza interessi da:
30,74€
Per ordini tra i 120€ e i 5.000€ puoi pagare fino a 24 rate con
Interruttore Magnetotermico differenziale Abb 1P+N 16A 6kA C A 300mA 2M
L'interruttore magnetotermico differenziale offre una doppia protezione:
-
Magnetotermica, che interviene in caso di sovraccarichi e cortocircuiti fino a 6kA
-
Differenziale, che protegge da dispersioni di corrente superiori a 300mA, prevenendo il rischio di incendi dovuti a dispersioni elevate
La curva C garantisce una protezione ottimale per circuiti con carichi moderati, come illuminazione, prese elettriche e piccoli motori.
Versatilità e Applicazioni
Grazie alla conformità agli standard di sicurezza e alla sua capacità di operare con una tensione nominale di 110-264V AC, è ideale per:
-
Impianti residenziali (protezione generale dell'impianto)
-
Edifici commerciali (negozi, uffici, locali pubblici)
-
Settore industriale (quadri elettrici, protezione di circuiti con carichi elevati)
La protezione differenziale 300mA lo rende particolarmente adatto alla prevenzione di incendi elettrici in ambienti con impianti di vecchia generazione o in cui la dispersione di corrente potrebbe rappresentare un pericolo.
Design Compatto e Installazione Semplice
L'interruttore presenta una struttura compatta con larghezza di 2 moduli DIN (35 mm), facilitando l'installazione in quadri elettrici.
Il grado di protezione IP20/IP40 assicura resistenza alla polvere e agli agenti esterni, mentre l'ampio range di temperatura di funzionamento (-25/+55 gradi ) garantisce prestazioni affidabili anche in condizioni difficili.
Caratteristiche Principali
| Caratteristica | Valore |
|---|---|
| Corrente nominale | 16 A |
| Numero di poli | 1P+N |
| Corrente residua nominale | 300 mA |
| Potere nominale di cortocircuito | 6 kA |
| Tipo di tensione d'ingresso | A |
| Curva | C |
| Tensione nominale di isolamento | 110/264 V |
| Frequenza nominale | 50/60 Hz |
| Grado di protezione | IP20/IP40 |
| Larghezza in numero di intervalli modulari | 2 |
Prestazioni e Sicurezza
| Caratteristica | Valore |
|---|---|
| Potere di cortocircuito estremo nominale | 10 kA |
| Corrente nominale di cortocircuito condizionale | 10 kA |
| Potere di cortocircuito di servizio nominale | 7.5 kA |
| Tensione di tenuta ad impulso | 4 kV |
| Tensione prova dielettrica | 2 kV |
| Perdita di potenza | 4,5 W |
| Classe di limitazione energia | 3 |
| Resistenza elettrica | 10000 cicli |
| Resistenza meccanica | 20000 cicli |
| Categoria di sovratensione | III |
Installazione
| Caratteristica | Valore |
|---|---|
| Coppia di serraggio | 2.8 N·m |
| Tipo di montaggio | DIN-Rail |
| Temperatura ambiente | -25/+55 gradi |
| Indicazione posizione contatto | Rosso ON / Verde OFF |
| Lunghezza di spelatura cavo | 12 mm |
| Grado di inquinamento | 2 |

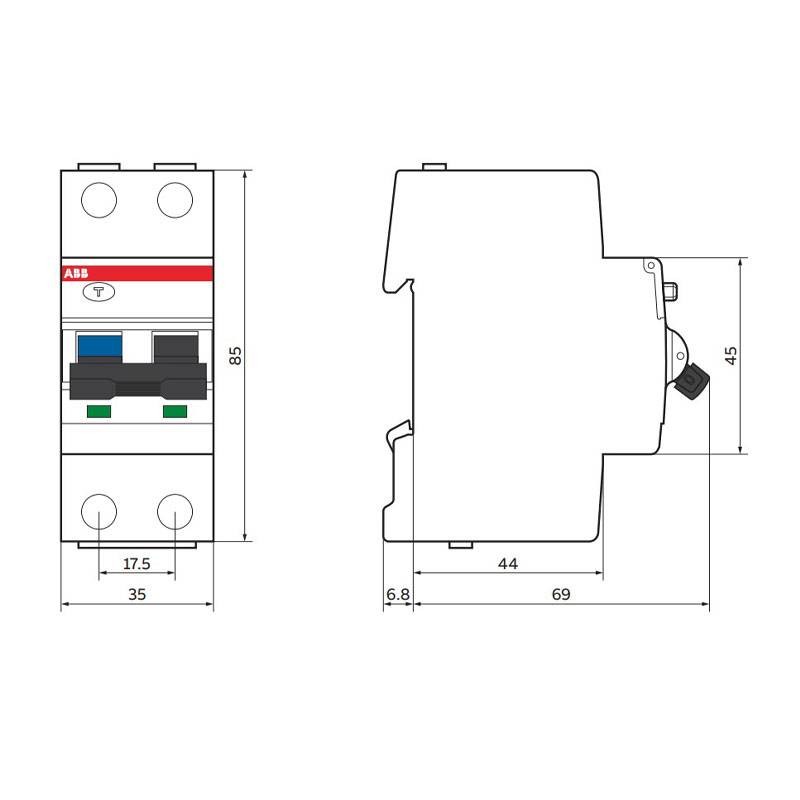

Dimensioni
| Caratteristica | Valore |
|---|---|
| Larghezza | 35 mm |
| Altezza | 85 mm |
| Profondità | 69 mm |
Non ci sono recensioni
Scheda tecnica
- Moduli: 2
- Poli: 1P+N
- Curva: C
- Potere: 6KA
- Tipo differenziale: A
- Corrente differenziale: 0.3A
- Ampere: 16A
- Protezioni Circuiti: Magnetotermici Differenziali
