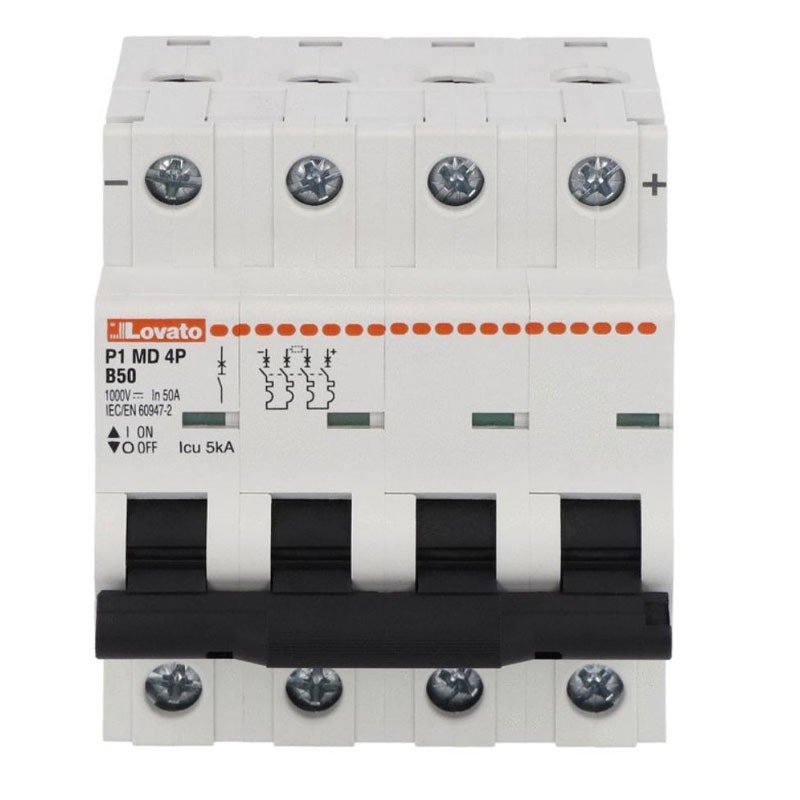

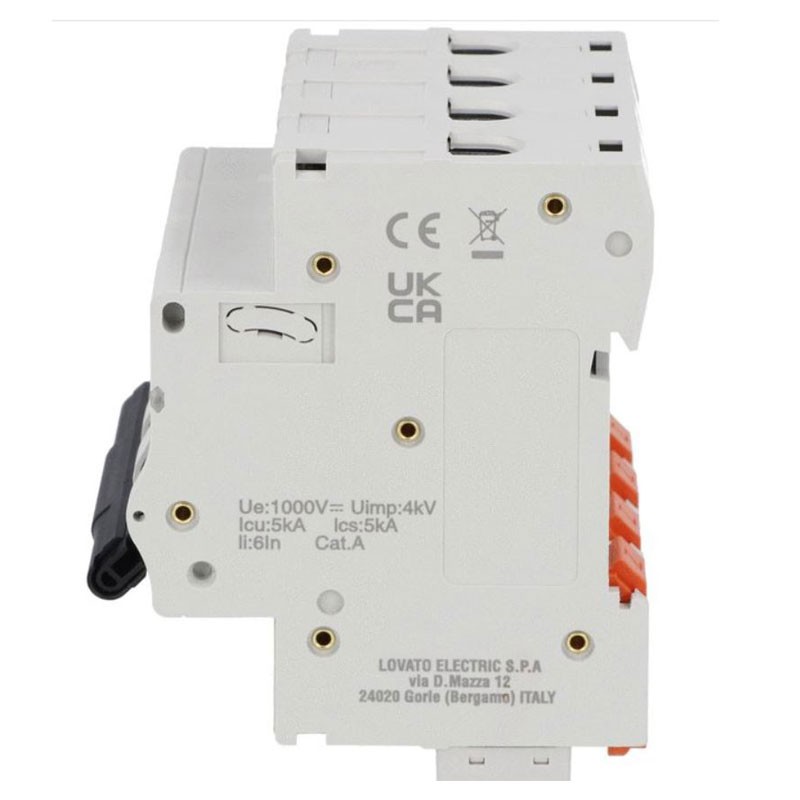

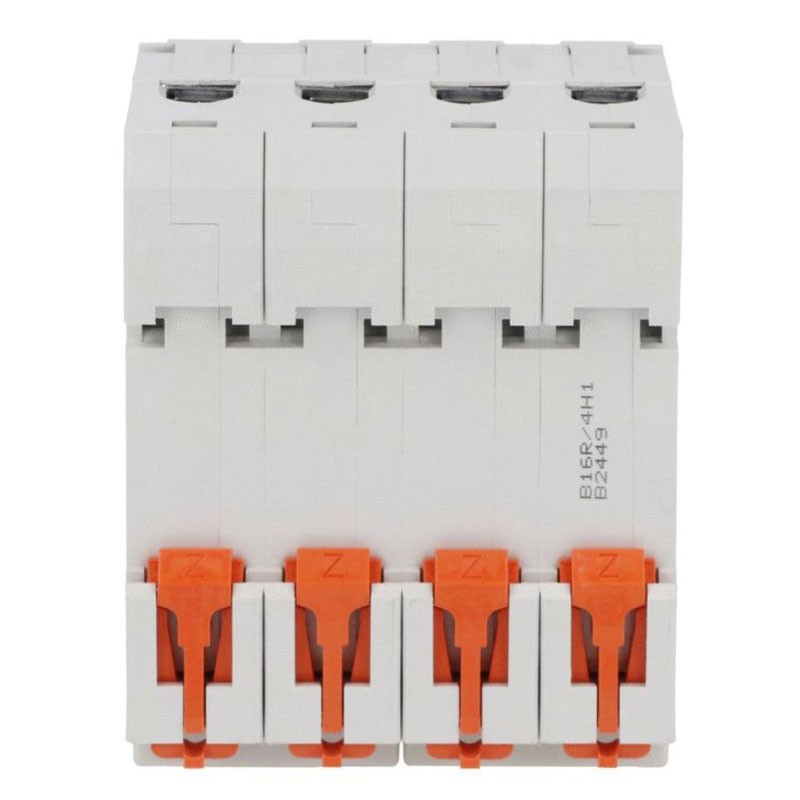

Interruttore magnetotermico Lovato P1MD 1000V DC 50A 5kA curva B 4 moduli P1MD4PB50
LOV P1MD4PB50
8013975327326
L’interruttore magnetotermico Lovato P1 MD 1000V DC 50A curva B, è progettato per impianti in corrente continua fino a 1000V DC. Con potere di interruzione 5kA e 4 poli, è ideale per applicazioni fotovoltaiche:
-
Tensione nominale 1000V DC
-
4 poli
-
4 moduli DIN
-
Corrente nominale 50 Ampere
-
Curva B – protezione rapida per carichi resistivi
-
Potere di interruzione 5 kA
-
Grado di protezione frontale: IP20
-
Installazione su guida DIN 35 mm
-
Potenza dissipata per polo: 3,5 Watt
-
Temperatura di esercizio: -40…+70 °C
-
Sezione conduttori: 1…35 mm²
162,86 €
Articoli disponibili: 7
: 2
Pagabile anche in 3 rate senza interessi da:
54,29€
Per ordini tra i 120€ e i 5.000€ puoi pagare fino a 24 rate con
Spesso comprati insieme
Interruttore magnetotermico Lovato P1 MD 1000V DC: protezione per impianti in corrente continua
L’interruttore magnetotermico Lovato P1 MD 4P 50A 1000V DC curva B è progettato per la protezione contro sovraccarichi e cortocircuiti in sistemi in corrente continua, come impianti fotovoltaici, sistemi di accumulo e applicazioni industriali DC.
Grazie alla tensione nominale di funzionamento fino a 1000 VDC, garantisce elevati standard di sicurezza in impianti ad alta tensione continua. La conformità alle normative IEC/EN/BS assicura affidabilità e qualità costruttiva.
Curva B: intervento rapido e selettivo
La curva di intervento B consente un intervento magnetico rapido, ideale per circuiti con carichi prevalentemente resistivi o con basse correnti di spunto. È particolarmente indicata in linee di protezione stringhe fotovoltaiche o circuiti di distribuzione DC.
Con un potere di cortocircuito di 5 kA (IEC), il dispositivo offre protezione efficace in impianti con adeguata coordinazione delle protezioni.
Prestazioni elettriche e meccaniche
È utilizzabile in ambienti con temperatura compresa tra -40 °C e +70 °C, con umidità relativa fino al 95% e altitudine massima di 2000 m.
Installazione e cablaggio
Il dispositivo è installabile su guida DIN 35 mm in posizione verticale. I morsetti accettano conduttori da 1 a 35 mm² (IEC) con coppia di serraggio compresa tra 1,8 e 2 Nm.
Il grado di protezione frontale IP20 lo rende idoneo per installazione in quadri elettrici protetti.
| Dati generali | |
|---|---|
| Numero di poli | 4 poli |
| Numero di moduli DIN | 4 |
| Conformità | IEC/EN/BS |
| Tensione nominale di isolamento (IEC/EN) | 1000 V |
| Tensione nominale di tenuta ad impulso (Uimp) | 4 kV |
| Tensione di funzionamento nominale DC | 1000 VDC |
| Corrente nominale (In) | 50 Ampere |
| Curva di intervento | B |
| Corrente di cortocircuito (Potere IEC) | 5 kA |
| Durata elettrica | 2500 cicli |
| Potenza dissipata per polo | max 3.5 Watt |
| Temperatura di impiego | min -40 °C / max +70 °C |
| Temperatura di stoccaggio | min -40 °C / max +80 °C |
| Altitudine massima | 2000 m |
| Umidità relativa | ≤95% |
| Posizione di montaggio | Normale piano verticale |
| Fissaggio | Guida DIN 35mm |
| Coppia di serraggio terminali | min 1.8 Nm / max 2 Nm - min Ibin 16 / max Ibin 17.7 |
| Attacchi utensile | Pz 2 |
| Sezione dei conduttori IEC | min 1 mm² / max 35 mm² (AWG/Kcmil min 14 - max kcmil 6) |
| Durata meccanica | 20000 cicli |
| Peso prodotto | 474 g |
| Grado di protezione IP frontale | IP20 |
| Grado di inquinamento | 3 |
| Distanza della griglia secondo l'allegato H.1 della norma IEC/EN60898-1 | 60 mm |
Non ci sono recensioni
Scheda tecnica
- Tensione: 1000 VDC
- Moduli: 4
- Poli: 4P
- Curva: B
- Potere: 5KA
- Grado di protezione: IP20
- Ampere: 50A
- Protezioni Circuiti: Magnetotermici
