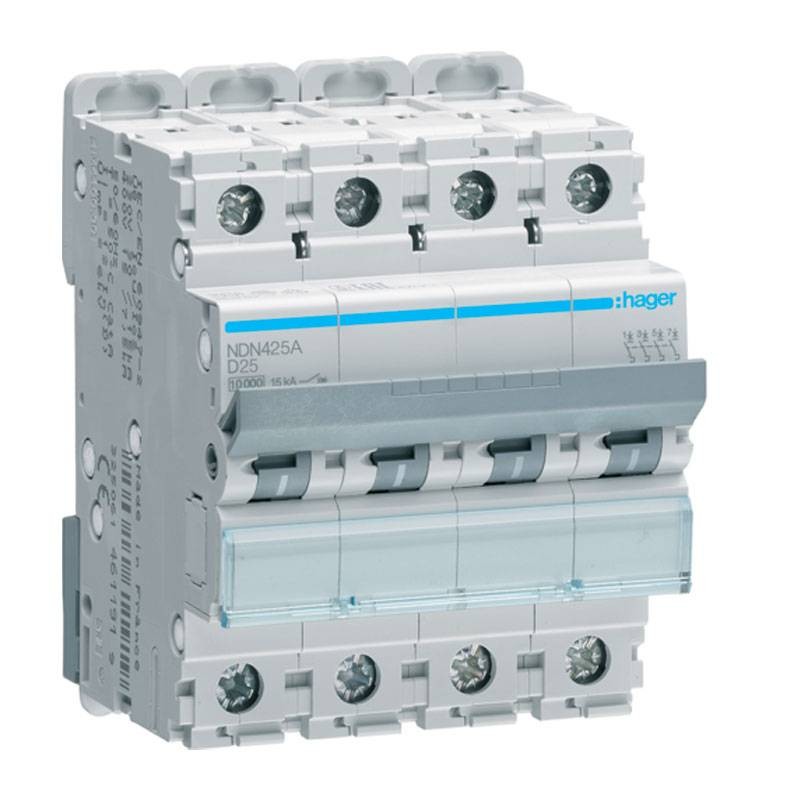

Un interruttore magnetotermico è un dispositivo di sicurezza in grado di interrompere automaticamente (cioè senza intervento esterno) il flusso di corrente elettrica in un circuito elettrico in caso di sovracorrente.

La curva D, soglia di intervento da 10 a 20 volte In, per applicazione di circuiti con elevate correnti di inserzione (motori, trasformatori, etc.).

Caratteristiche:

• Modalità di fissaggio: guida DIN
• Tensione nominale d'isolamento: 500 V
• Corrente nominale della tenuta al guasto: 6000 V
• Tensione minima di soglia (Ue min): 12 V
• Frequenza (intervallo di valori numerici ETIM): 50 a 60 Hz
• Potenza massima dissipata per polo secondo la norma di prodotto: 4,5 W
• Potenza dissipata totale: 14,75 W
• Potenza dissipata per polo: 3,75 W
• Durata elettrica e numero di cicli: 4000
• Numero di manovre (durata meccanica): 20000
• Tipo di collegamento alto per prodotti modulari: morsetto a vite
• Coppia di serraggio: 2,8 Nm
• Tipo di aggancio basso per prodotti modulari: Plastica
• Tipo di collegamento basso per prodotti modulari: morsetto quickconnect
• Rimovibilità della parte superiore per apparecchi modulari
• Rimozione dal basso per i prodotti modulari
• Idoneo per montaggio ad incasso
• Accessoriabile
• Con porta etichetta trasparente
• Temperatura d'esercizio: -25/+70 °C
• Temperatura di magazzino/trasporto: -25/+80 °C
• Temperatura di calibrazione: 50 °C
• Altitudine: 2000m
• Profondità del prodotto: 70 mm
• Altezza del prodotto: 83 mm
• Larghezza prodotto: 70 mm
