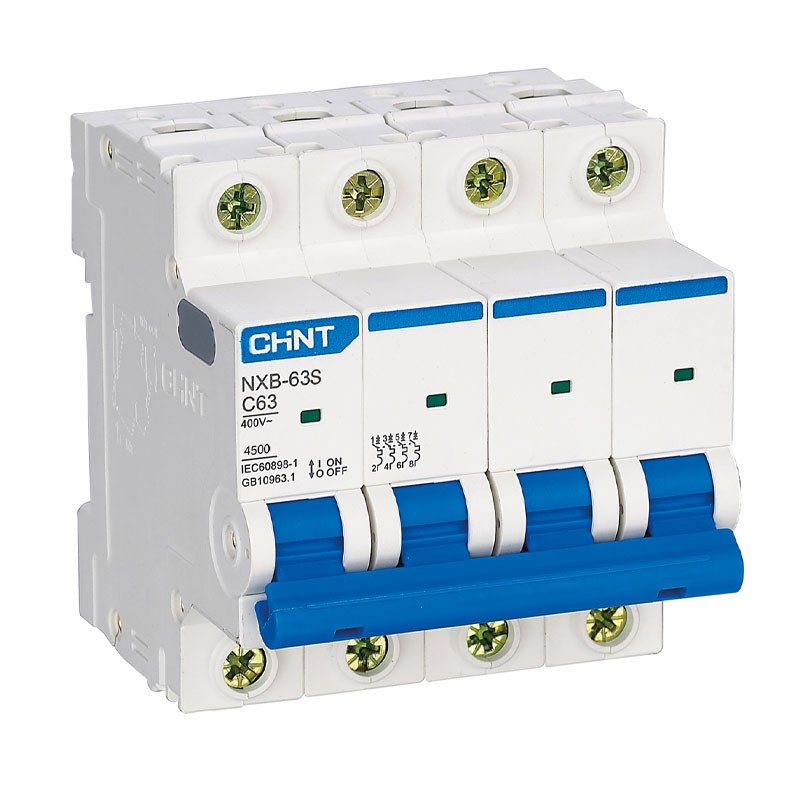

Interruttore Magnetotermico Chint NXB-63S 4P 25A 4,5 kA Curva C 4M 296907
CHT 296907
6941716449087
Interruttore magnetotermico Chint NXB-63S, protezione affidabile per impianti trifase, con le seguenti caratteristiche:
-
Numero poli: 4P
-
Corrente nominale: 25 A
-
Curva d’intervento: C
-
Tensione nominale: 400 Vac
-
Potere di interruzione: 4,5 kA
-
Tensione d’impulso: 4 kV
-
Numero moduli: 4
-
Grado di protezione: IP20
18,29 €
Articoli disponibili: 2
: 1
Paga in 3 rate senza interessi per ordini da 30€ a 2000€
Per ordini tra i 120€ e i 5.000€ puoi pagare fino a 24 rate con
Interruttore magnetotermico Chint protezione efficace per circuiti trifase
Il magnetotermico NXB-63S/C25-4P-4,5 è un dispositivo di protezione progettato per interrompere automaticamente il circuito elettrico in caso di sovraccarichi o cortocircuiti, contribuendo alla sicurezza e continuità operativa dell’impianto. Grazie ai 4 poli, è ideale per sistemi trifase con neutro e trova applicazione in ambienti sia residenziali che terziari.
Affidabilità certificata secondo le normative IEC
Realizzato in conformità alla norma IEC/EN 60898-1, questo interruttore assicura un potere di interruzione di 4,5 kA, adeguato per proteggere la distribuzione terminale in impianti di piccole e medie dimensioni. La classe di limitazione 3 garantisce un’elevata capacità di ridurre l’energia passante, minimizzando i danni in caso di guasto.
Curva di intervento C equilibrio tra sensibilità e selettività
L’interruttore è caratterizzato da una curva C, che consente l’intervento in presenza di sovracorrenti da 5 a 10 volte la corrente nominale (25 A). Questa caratteristica lo rende ideale per:
-
Impianti domestici
-
Quadri di distribuzione secondaria
-
Applicazioni con carichi moderatamente induttivi (motori piccoli, trasformatori, ecc.)
Installazione rapida e integrazione nei quadri DIN
Grazie al formato da 4 moduli e alle dimensioni compatte, l’interruttore si adatta perfettamente ai quadri elettrici modulari standard. Il grado di protezione IP20 garantisce una buona sicurezza contro il contatto diretto, rendendo il dispositivo adatto al montaggio all'interno di quadri protetti.
Compatibilità con accessori funzionali
Il dispositivo è accessoriabile con:
-
Contatti ausiliari serie AX-X1
-
Contatti di allarme serie AL-X1
-
Bobine di sgancio serie SHT-X1
-
Bobine di minima tensione serie UVT-X1
Non compatibile con moduli differenziali, pertanto per la protezione differenziale è necessario utilizzare dispositivi esterni o dedicati.
Applicazioni consigliate
Grazie alla sua configurazione e caratteristiche tecniche, l’interruttore NXB-63S/C25-4P è indicato per:
-
Quadri di distribuzione trifase
-
Impianti civili e commerciali
-
Protezione di carichi misti (illuminazione, prese, piccoli motori)
-
Sistemi che richiedono integrazione con sganciatori remoti
Caratteristiche Tecniche Interruttore Magnetotermico Chint
| Numero poli | 4P |
| Corrente nominale (In) | 25 A |
| Curva di intervento | C |
| Tensione nominale (Vn) | 400 Vac |
| Frequenza | 50 / 60 Hz |
| Potere di interruzione (Icn) | 4,5 kA |
| Tensione di impulso (Uimp) | 4 kV |
| Classe di limitazione | 3 |
| Potenza dissipata | 4,5 W |
| Numero moduli DIN | 4 (72 mm) |
| Grado di protezione | IP20 |
| Dimensioni (H × L × P) | 81 × 72 × 78 mm |
Non ci sono recensioni
Scheda tecnica
- Tensione: 400VAC
- Moduli: 4
- Poli: 4P
- Curva: C
- Potere: 4.5KA
- Grado di protezione: IP20
- Ampere: 25A
- Protezioni Circuiti: Magnetotermici
