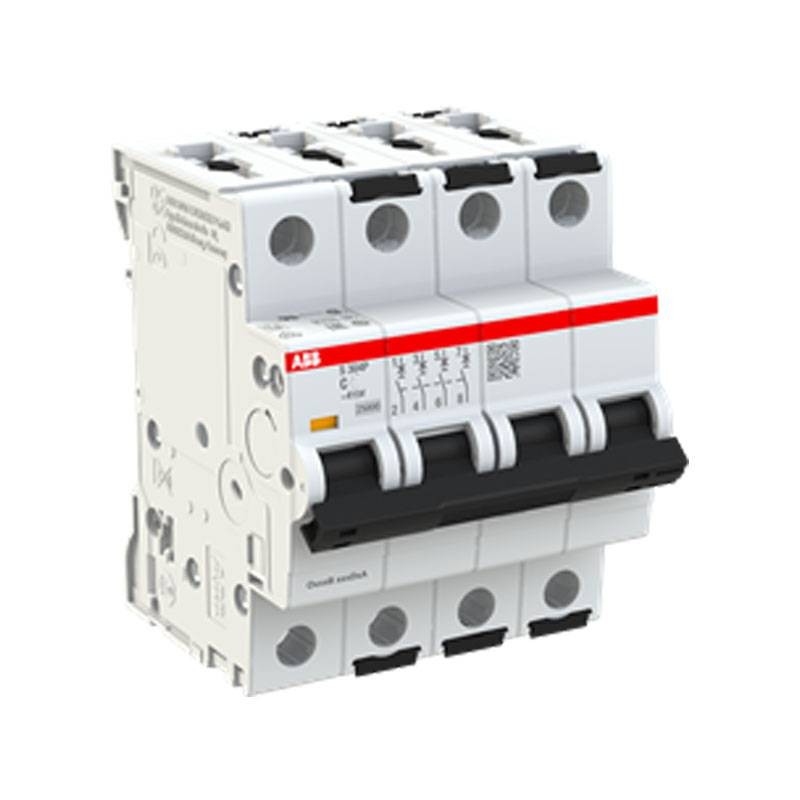

Magnetotermico Abb S304P 25A 4P 25KA C 4 Moduli S304PC25
ABB S304PC25
4016779076364
Magnetotermico Abb serie S304P:
- Corrente nominale 25A
- 4 Poli
- Capacità nominale di cortocircuito 25KA
- Tipo C
- 4 Moduli
- Tensione nominale di funzionamento: 415V
114,31 €
Articoli disponibili: 6
: 3
Pagabile anche in 3 rate senza interessi da:
38,10€
Per ordini tra i 120€ e i 5.000€ puoi pagare fino a 24 rate con
Spesso comprati insieme
Indicatore di intervento La finestrella di segnalazione dell'intervento magnetotermico consente di individuare, direttamente sull'interruttore, la causa della manovra: corto circuito, sovraccarico, xxx ecc. o azionamento manuale.
Gli interruttori automatici della serie S304P assicurano la protezione negli impianti industriali contro sovraccarichi e cortocircuiti. Questo prodotto è realizzato secondo gli standard internazionali IEC e UL, per i mercati in cui è richiesto.
La curva C è in grado di tollerare sovracorrenti di breve durata fino a cinque-dieci volte la corrente nominale ed è largamente usata negli impianti domestici.
Un interruttore magnetotermico è un dispositivo di sicurezza in grado di interrompere automaticamente (cioè senza intervento esterno) il flusso di corrente elettrica in un circuito elettrico in caso di sovracorrente.
Caratteristiche:
- Certificati: Standard: CSA 22.2 n. 235 - Norma CEI/EN 60898-1 - Norma CEI/EN 60947-2 -UL 1077
- Caratteristica di intervento: C
- Tensione nominale di funzionamento: secondo IEC 60898-1 415 V AC - secondo IEC 60898-1 415 V - secondo IEC 60947-2 415 V AC
- Tensione di funzionamento: Massimo (Incl. Tolleranza) 457 V AC - Massimo 457 V AC - Minimo 12 V AC - Minimo 12 V DC
- Tensione nominale di isolamento (Ui): secondo IEC/EN 60664-1 500 V
- Tensione di tenuta ad impulso (Uimp): 6 kV
- Tensione prova dielettrica: 50/60 Hz, 1 min: 2 kV
- Tipo di tensione d'ingresso: AC/DC
- Corrente nominale (In): 25 A
- Potere nominale di cortocircuito: (AC) 25 kA - (400 V) 25 kA
- Potere di cortocircuito estremo nominale (Icu): (415 V AC) 25 kA - (440 V AC) 15 kA - (400 V) 25 kA
- Frequenza nominale (f): 50 / 60 Hz
- Perdita di potenza: 9.2 W a Condizioni Operative Nominali per Polo 2.3 W
- Collegamento tensione di alimentazione: Arbitrario
- Indicazione posizione contatto: Rosso ON / Verde OFF
- Resistenza elettrica: 20000 AC ciclo (i)
- Resistenza meccanica: 20000 ciclo (i)
- Numero di poli protetti: 4
- Numero di poli: 4
- Categoria di sovratensione: IV
- Coppia di serraggio: 2.8 N·m
- Tipo di morsetto a vite: Failsafe Bi-directional Cylinder-lift Terminal
- Siglatura attuatore: I / O
- Materiale attuatore: Insulation Group II, Black, Sealable
- Materiale involucro: Insulation Group I, RAL 7035
- Montaggio su barra DIN: TH35-15 (35 x 15 mm Barra di Montaggio) secondo IEC 60715 - TH35-7.5 (35 x 7.5 mm Barra di Montaggio) secondo IEC 60715
- Posizione di montaggio: any
- Cacciavite raccomandato: Pozidriv 2
- Accessories Available: Sì
- Capacità di connessione: Busbar 10 / 10 mm² - Flexible with Ferrule 0.75 ... 25 mm² - Flessibile 0.75 ... 25 mm² - Flessibile 0.75 ... 25 mm² - Rigid 0.75 ... 35 mm² - Stranded 0.75 ... 35 mm²
- Dimensioni installazione: secondo DIN 43880 1
- Lunghezza di spelatura cavo: 14 mm
- Tipo di morsetto: Screw Terminals
- Temperatura ambiente: In funzione -40 ... +70 °C - In magazzino -55 ... +70 °C
- Grado di protezione: IP20
- Larghezza in numero di intervalli modulari: 4.0
- Larghezza prodotto: 70 mm
- Altezza prodotto: 88 mm
- Profondità prodotto: 69 mm
- Peso netto prodotto: 0.496 kg
- Peso netto polo: 0.124 kg
- Profondità integrata (t2): 69 mm.
Non ci sono recensioni
Scheda tecnica
- Tensione: 415VAC
- Moduli: 4
- Poli: 4P
- Curva: C
- Potere: 25KA
- Grado di protezione: IP20
- Ampere: 25A
- Protezioni Circuiti: Magnetotermici
