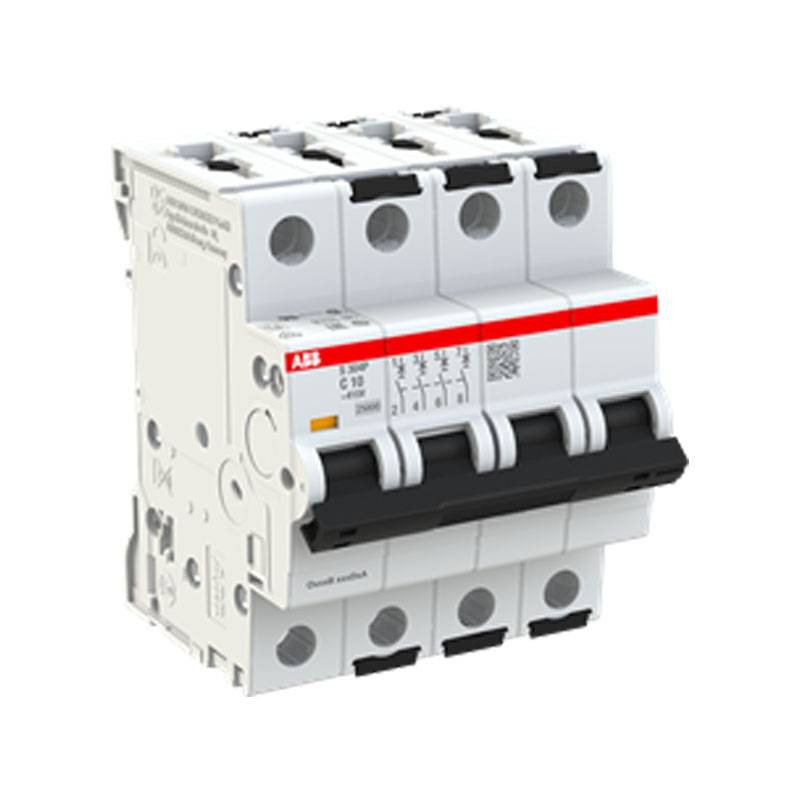

Magnetotermico Abb S304P 10A 4P 25KA C 4 Moduli S304PC10
ABB S304PC10
4016779076548
Magnetotermico Abb serie S304P:
- Corrente nominale 10A
- 4 Poli
- Capacità nominale di cortocircuito 25KA
- Tipo C
- 4 Moduli
- Tensione nominale di funzionamento: 415V
114,31 €
Articoli disponibili: 2
: 1
Pagabile anche in 3 rate senza interessi da:
38,10€
Per ordini tra i 120€ e i 5.000€ puoi pagare fino a 24 rate con
Spesso comprati insieme
Indicatore di intervento La finestrella di segnalazione dell'intervento magnetotermico consente di individuare, direttamente sull'interruttore, la causa della manovra: corto circuito, sovraccarico, xxx ecc. o azionamento manuale.
Gli interruttori automatici della serie S304P assicurano la protezione negli impianti industriali contro sovraccarichi e cortocircuiti. Questo prodotto è realizzato secondo gli standard internazionali IEC e UL, per i mercati in cui è richiesto.
La curva C è in grado di tollerare sovracorrenti di breve durata fino a cinque-dieci volte la corrente nominale ed è largamente usata negli impianti domestici.
Un interruttore magnetotermico è un dispositivo di sicurezza in grado di interrompere automaticamente (cioè senza intervento esterno) il flusso di corrente elettrica in un circuito elettrico in caso di sovracorrente.
Caratteristiche:
- Certificati: Standard: CSA 22.2 n. 235 - Norma CEI/EN 60898-1 - Norma CEI/EN 60947-2 -UL 1077
- Tensione nominale di funzionamento: secondo IEC 60898-1 415 V CA - secondo IEC 60898-1 415 V - secondo IEC 60947-2 415 V CA
- Tensione operativa: Massimo (incl. tolleranza) 457 V CA - Massimo 457 V CA - Minimo 12 V CA - Minimo 12 V CC
- Tensione di isolamento nominale (U i ): secondo IEC/EN 60664-1 500 V
- Tensione nominale di tenuta all'impulso (U imp ): 6 kV
- Tensione di prova dielettrica: 50/60 Hz, 1 minuto: 2 kV
- Tipo di tensione di ingresso: Corrente alternata/corrente continua
- Corrente nominale (I n ): 10 A
- Capacità nominale di cortocircuito: (CA) 25 kA - (400 V) 25 kA
- Potere di interruzione nominale massimo in caso di cortocircuito (I cu ): (415 V CA) 25 kA - (440 V CA) 15 kA - (400 V) 25 kA
- Frequenza nominale (f): Frequenza 50/60 Hz
- Perdita di potenza: 6 settimane a condizioni operative nominali per polo 1,5 W
- Collegamento dell'alimentazione: Arbitrario
- Indicazione della posizione del contatto: Rosso acceso / Verde spento
- Resistenza elettrica: 20000 ciclo AC
- Resistenza meccanica: 20000 ciclo
- Numero di poli protetti: 4
- Numero di poli: 4
- Categoria di sovratensione: IV
- Coppia di serraggio: 2,8 Nm
- Tipo di terminale a vite: Terminale di sollevamento cilindro bidirezionale a prova di errore
- Marcatura dell'attuatore: Entrata/Uscita
- Materiale dell'attuatore: Gruppo di isolamento II, nero, sigillabile
- Materiale dell'alloggiamento: Gruppo di isolamento I, RAL 7035
- Montaggio su guida DIN: TH35-15 (guida di montaggio 35 x 15 mm) secondo IEC 60715 - TH35-7.5 (guida di montaggio 35 x 7,5 mm) secondo IEC 60715
- Capacità di collegamento: Barra di distribuzione 10 / 10 mm² Flessibile con Ghiera 0,75 ... 25 mm² - Flessibile 0,75 ... 25 mm² - Flessibile 0,75 ... 25 mm² - Rigido 0,75 ... 35 mm² - Trefolo 0,75 ... 35 mm²
- Dimensioni di installazione: secondo DIN 43880 1
- Lunghezza di spelatura del filo: 14 millimetri
- Tipo di terminale: Morsetti a vite
- Temperatura dell'aria ambiente: Funzionamento -40 ... +70 °C
- Conservazione -55 ... +70 °C
- Grado di protezione: IP20
- Larghezza in numero di spaziature modulari: 4.0
- Larghezza netta del prodotto: 70 millimetri
- Altezza netta del prodotto: 88 millimetri
- Profondità/Lunghezza della rete del prodotto: 69 millimetri
- Peso netto del prodotto: 0,496 kg
- Peso netto del palo: 0,124 kg
- Profondità di incasso ( t 2 ): 69 millimetri.
Non ci sono recensioni
Scheda tecnica
- Tensione: 415VAC
- Moduli: 4
- Poli: 4P
- Curva: C
- Potere: 25KA
- Grado di protezione: IP20
- Ampere: 10A
- Protezioni Circuiti: Magnetotermici
