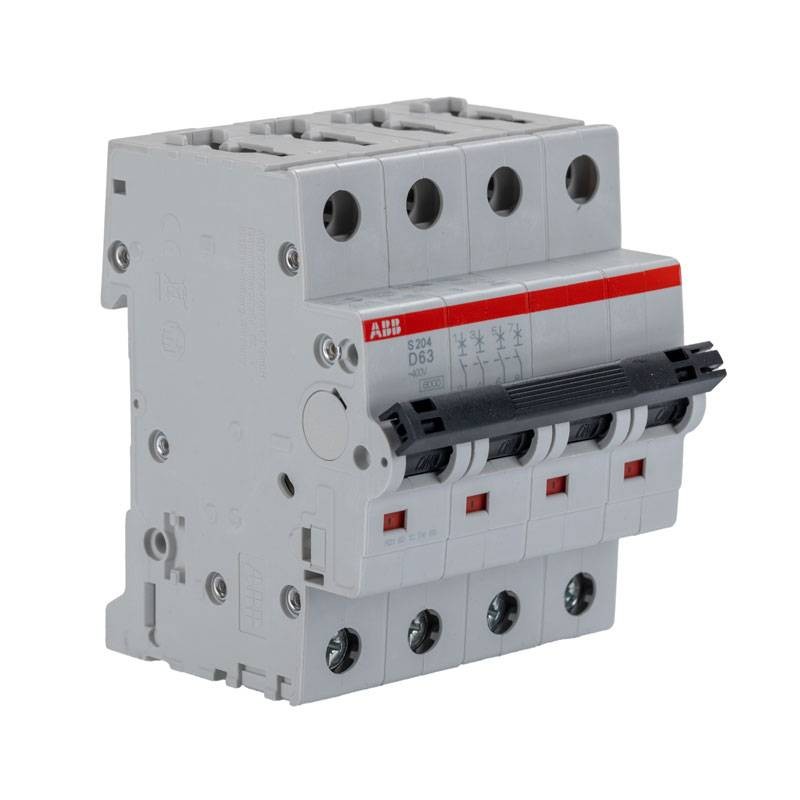

Interruttore magnetotermico Abb S204-63D 63A 4P 6KA D S552103
ABB S552103
4016779552103
L'interruttore magnetotermico ABB S204-63D (S552103) 63A 4 poli 6kA curva D protegge l'impianto da sovraccarichi e cortocircuiti, ed è ideale per linee con alte correnti di spunto come motori e trasformatori. Compatto 4 moduli, indicatore ON/OFF e alta affidabilità della serie S200.
-
Poli: 4P (4 poli protetti)
-
Corrente nominale (In): 63 A
-
Curva di intervento: D (1029 × In)
-
Potere nominale di cortocircuito: 6 kA (AC/DC), 400 V AC 6 kA
-
Icu (potere di cortocircuito estremo): 20 kA @230 V AC; 10 kA @400/440 V AC
-
Ics (potere di cortocircuito di servizio): 15 kA @230 V AC; 7,5 kA @400/440 V AC
-
Tensione prova dielettrica: 2 kV, 50/60 Hz 1 min
-
Classe limitazione energia: 3
-
Indicazione contatto: Rosso ON / Verde OFF
-
Resistenza elettrica: 10.000 cicli AC
-
Resistenza meccanica: 20.000 cicli
-
Coppia di serraggio: 2,8 Nm
-
Tipo tensione d'ingresso: AC/DC
-
Moduli: 4
-
Dimensioni (L×H×P): 70×88×69 mm
-
Peso: 0,48 kg.
158,50 €
Articoli disponibili: 10
: 2
Pagabile anche in 3 rate senza interessi da:
52,83€
Per ordini tra i 120€ e i 5.000€ puoi pagare fino a 24 rate con
ABB S204-63D: protezione robusta per carichi con correnti di inserzione elevate
LABB S204-63D 63A è un magnetotermico della famiglia System pro M compact S200, progettato per proteggere le installazioni elettriche da sovraccarichi e cortocircuiti con la massima continuità di servizio. La versione 4 poli è perfetta per linee trifase con neutro o per circuiti dove serve interrompere simultaneamente tutti i conduttori protetti, aumentando la sicurezza dell'impianto e semplificando la manutenzione.
Curva D: la scelta giusta per motori, trasformatori e linee pesanti
La curva D è pensata per applicazioni con alte correnti di spunto: la soglia di intervento magnetico è compresa tra 10 e 29 volte la corrente nominale. In pratica, questo evita sganci indesiderati durante lavviamento di motori, lalimentazione di trasformatori o carichi con elevata inrush current (ad esempio alcune alimentazioni e apparecchiature industriali). È la soluzione ideale quando un magnetotermico curva C rischierebbe interventi troppo frequenti durante le fasi di avvio.
Potere di interruzione e prestazioni: 6 kA per la protezione dell'impianto
Il dispositivo è dichiarato con potere nominale di cortocircuito 6 kA (AC/DC), indicato per quadri di distribuzione e installazioni dove è richiesto un livello di interruzione affidabile e coerente con la protezione a monte. La classe di limitazione energia 3 contribuisce a ridurre l'energia passante in caso di corto circuito, contenendo stress termici e dinamici sui cavi e sui componenti collegati: un vantaggio concreto per la durata dell'impianto.
Controllo immediato dello stato: ON/OFF sempre visibile
L'indicazione di stato è chiara e immediata: rosso = ON, verde = OFF. In quadro elettrico, questo dettaglio fa risparmiare tempo durante verifiche, interventi e manutenzioni, soprattutto quando si opera su più linee o in ambienti industriali dove la rapidità di diagnosi è fondamentale.
Compatto e installabile su guida DIN: perfetto per quadri modulari
Con ingombro 4 moduli e dimensioni 70×88×69 mm, lS204-63D si integra facilmente nei quadri modulari standard. La coppia di serraggio morsetti 2,8 N·m permette un cablaggio stabile e sicuro, riducendo il rischio di allentamenti nel tempo. La robustezza è supportata anche dai cicli di durata: 10.000 elettrici AC e 20.000 meccanici, per una vita operativa lunga anche in contesti impegnativi.
AC/DC: flessibilità d'impiego
La compatibilità AC/DC amplia gli scenari applicativi, rendendo il dispositivo adatto sia a circuiti tradizionali in corrente alternata sia a determinate linee in corrente continua (sempre nel rispetto delle specifiche di impianto e del coordinamento con le protezioni a monte).
| DATI TECNICI | |
|---|---|
| Tensione di prova dielettrica | 50/60 Hz – 1 min – 2 kV |
| Potere di cortocircuito estremo (Icu) | 230 V AC: 20 kA 400 V AC: 10 kA 440 V AC: 10 kA |
| Potere di cortocircuito di servizio (Ics) | 230 V AC: 15 kA 400 V AC: 7,5 kA 440 V AC: 7,5 kA |
| Collegamento alimentazione | Arbitrario |
| Indicazione posizione contatti | Rosso ON / Verde OFF |
| Classe di limitazione energia | 3 |
| Resistenza elettrica | 10.000 cicli AC |
| Resistenza meccanica | 20.000 cicli |
| Numero poli protetti | 4 |
| Numero di poli | 4P |
| Coppia di serraggio | 2,8 N·m |
| Tipo morsetto a vite | Failsafe Bi-directional Cylinder-lift Terminal |
| Siglatura attuatore | I / O |
| Materiale attuatore | Gruppo isolamento II, Nero, Sigillabile |
| Cacciavite raccomandato | Pozidriv 2 |
| Accessori disponibili | Sì |
| CAPACITÀ DI CONNESSIONE | |
| Barra collettrice | 10 / 10 mm² |
| Conduttore flessibile con puntale | 0,75 … 25 mm² |
| Conduttore flessibile | 0,75 … 25 mm² |
| Conduttore rigido | 0,75 … 35 mm² |
| Conduttore a trefoli | 0,75 … 35 mm² |
| Lunghezza spelatura | 12,5 mm |
| Tipo di morsetto | Terminali a vite |
| CARATTERISTICHE ELETTRICHE | |
| Curva di intervento | D |
| Tensione nominale di funzionamento | IEC 60898-1: 400 V AC IEC 60947-2: 440 V AC |
| Tensione di funzionamento | Max: 440 V AC Min: 12 V AC / 12 V DC |
| Tensione nominale di isolamento (Ui) | 440 V (IEC/EN 60664-1) |
| Tensione di tenuta ad impulso (Uimp) | 4 kV (standard) 5 kV a 2000 m 6,2 kV a livello del mare |
| Tipo di tensione | AC / DC |
| Corrente nominale (In) | 63 A |
| Potere nominale di cortocircuito | 6 kA AC / DC |
| Corrente di cortocircuito condizionale (Inc) | 230 V: 20 kA 400 V: 20 kA |
| Frequenza nominale | 50 / 60 Hz |
| Perdita di potenza totale | 19,2 W |
| Perdita di potenza per polo | 4,8 W |
| Categoria di sovratensione | III |
Non ci sono recensioni
Scheda tecnica
- Tensione: 440VAC
- Moduli: 4
- Poli: 4P
- Curva: D
- Potere: 6KA
- Ampere: 63A
- Protezioni Circuiti: Magnetotermici
