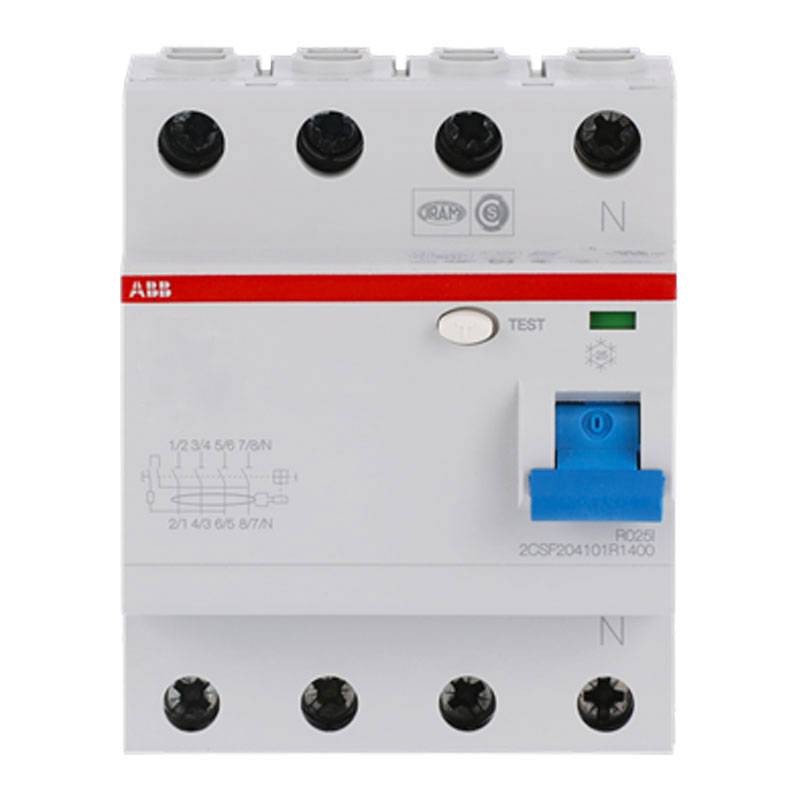

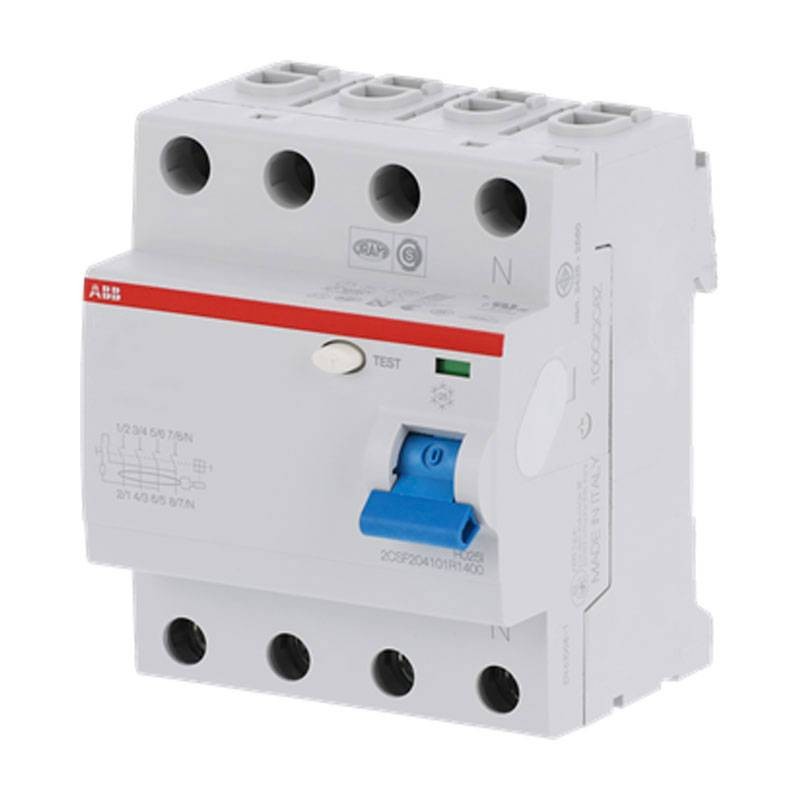

Interruttore differenziale puro Abb 4P 63A 500mA tipo AC 4M F427823
ABB F427823
8012542782308
Interruttore Differenziale Puro Abb è progettato per garantire la protezione delle persone dalle dispersioni di corrente nei circuiti elettrici. Ideale per impianti residenziali e commerciali, assicurando l'intervento in presenza di correnti alternate sinusoidali differenziali, con le seguenti caratteristiche:
-
Corrente nominale: 63 Ampere
-
Numero poli: 4P
-
Corrente residua nominale: 500 mA
-
Tensione nominale: 230-400V AC
-
Tipo di corrente differenziale: AC, efficace su correnti alternate sinusoidali
-
Montaggio su guida DIN (4 moduli)
157,35 €
Articoli disponibili: 3
Pagabile anche in 3 rate senza interessi da:
52,45€
Per ordini tra i 120€ e i 5.000€ puoi pagare fino a 24 rate con
Interruttore differenziale puro Abb 4P 63A 500mA tipo AC 4M
Interruttore differenziale puro, progettato per proteggere le persone da contatti indiretti e fornire una protezione aggiuntiva contro i contatti diretti. Tuttavia, non integra una protezione magnetotermica, quindi deve essere utilizzato in combinazione con un interruttore automatico o fusibili per prevenire sovraccarichi e cortocircuiti.
Funzionamento del differenziale tipo AC
Questo modello appartiene alla categoria AC, che significa che è in grado di rilevare e interrompere la fornitura di energia in presenza di correnti differenziali alternate sinusoidali. Lintervento avviene in modo rapido e sicuro, sia nel caso di dispersioni improvvise che in quelle a crescita graduale.
Installazione semplice e sicura
Linterruttore è progettato per essere installato su guida DIN, con un ingombro di 4 moduli. Le connessioni avvengono tramite morsetti a vite, con una coppia di serraggio di 2,8 Nm e una lunghezza di spelatura del cavo di 12 mm, garantendo un montaggio sicuro e stabile.
Affidabilità e durata nel tempo
Grazie alla sua resistenza elettrica fino a 1000 cicli e alla capacità di operare in un intervallo di temperatura compreso tra -25 e +55 gradi, questo interruttore differenziale assicura elevate prestazioni in ogni condizione. Inoltre, è progettato per sopportare una tensione di isolamento fino a 500 V e una tensione di tenuta ad impulso di 4 kV, rendendolo affidabile e duraturo.
Caratteristiche Principali
| Caratteristica | Valore |
|---|---|
| Corrente nominale | 63 A |
| Numero di poli | 4P |
| Corrente residua nominale | 500 mA |
| Tipo di corrente residua | Tipo AC |
| Tipo di tensione d'ingresso | AC |
| Tensione nominale | 230-400 V |
| Tensione nominale di isolamento | 500 V |
| Frequenza | 50/60 Hz |
| Tensione di prova | 110-254 V |
Prestazioni e Sicurezza
| Caratteristica | Valore |
|---|---|
| Tensione di tenuta ad impulso | 4 kV |
| Corrente nominale di cortocircuito condizionale | 10 kA |
| Resistenza elettrica | 1000 cicli |
| Grado di protezione | Terminali IP20 - Abitazione IP40 |
| Grado di inquinamento | 2 |
Installazione
| Caratteristica | Valore |
|---|---|
| Numero di spaziature modulari per guida DIN | 4 |
| Coppia di serraggio | 2,8 Nm |
| Lunghezza di spelatura cavo | 12 mm |
| Tipo di morsetto | Morsetti a vite |
| Temperatura ambiente | -25/+55 gradi |
Dimensioni
| Caratteristica | Valore |
|---|---|
| Larghezza in numero di intervalli modulari | 2 |
| Larghezza | 70 mm |
| Altezza | 85 mm |
| Profondità | 69 mm |
Non ci sono recensioni
Scheda tecnica
- Tensione: 230/400VAC
- Moduli: 4
- Poli: 4P
- Tipo differenziale: AC
- Corrente differenziale: 0.5A
- Grado di protezione: IP20
- Ampere: 63A
- Protezioni Circuiti: Differenziali Puri
IP40
