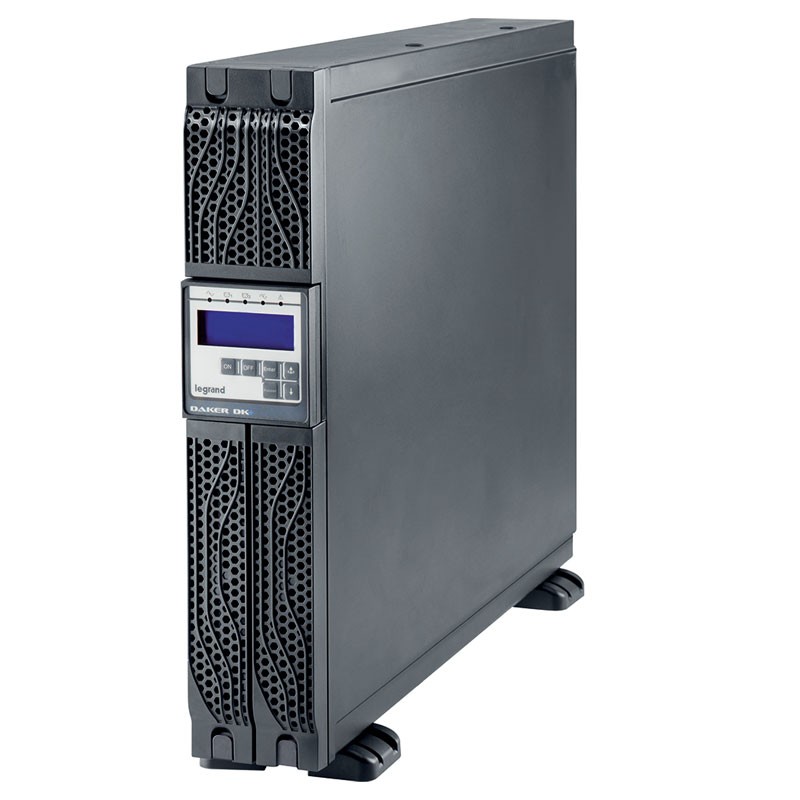

L’UPS Legrand modello Daker DK Plus 3000 è un gruppo di continuità con tecnologia PWM ad alta frequenza, tipologia On Line a Doppia Conversione, neutro passante, Potenza Nominale 3.000VA – 2700W, equipaggiato con batterie d’accumulatori di tipo ermetico regolate da valvola, contenute all’interno dell’UPS in un apposito vano o in uno o più armadi esterni, dimensionate per garantire un’autonomia minima di 8 minuti all’80% del carico. Elettronica e batterie sono contenute in sole due unità rack.

Questo UPS ha un’architettura tale da essere installato sia in configurazione Tower che all’interno di armadi Rack.

Il raddrizzatore dell’UPS è costituito da un circuito di controllo e regolazione (PFC), che oltre alle funzioni di normale raddrizzatore provvede a:

• Correggere automaticamente il fattore di potenza del carico per riportarlo ad un valore >0,99 già con carico applicato in uscita pari all’ 20% del carico nominale
• Alimentare l’inverter senza richiedere energia alle batterie anche in presenza di tensione di rete molto bassa
• Assicurare una distorsione armonica totale della corrente d’ingresso THDIin <3% senza l’aggiunta di filtri o componenti supplementari



Il circuito di bypass è progettato e realizzato conformemente a quanto di seguito descritto:

• Commutatore elettromeccanico
• Logica di comando e di controllo gestita da microprocessore che provvede a:
• Trasferire automaticamente il carico direttamente sulla rete primaria senza interruzione dell’alimentazione, al verificarsi delle condizioni di sovraccarico, sovratemperatura, tensione continua fuori delle tolleranze ed anomalia inverter
• Ritrasferire automaticamente il carico da rete primaria a linea inverter, senza interruzione dell’alimentazione, al ripristino delle condizioni normali del carico
• Se la rete primaria e l’inverter non sono sincronizzati il bypass dovrà essere disabilitato



Un software di diagnostica e shutdown (UPS Communicator), se opportunamente installato in un PC collegato all’UPS, consente di accedere a tutti i dati di funzionamento, effettuare regolazioni e impostazioni delle funzioni speciali e controllare lo shutdown dei sistemi operativi Windows e Linux. Un software opzionale (UPS SuperviSor) consente lo shotdown gerarchico multiserver e la gestione dell’UPS in remoto per qualunque sistema operativo in rete eterogenea (Windows, Novell, Linux e i più diffusi Unix).

Daker DK Plus 3000 è gestito da microprocessore ed è in grado di visualizzare tramite un pannello di controllo e display LCD, allarmi e modalità di funzionamento come di seguito descritto:

• funzionamento normale
• frequenza d’uscita non sincronizzata con l’ingresso
• funzionamento a batteria
• funzionamento in bypass
• modulo di potenza guasto
• sovraccarico
• anomalia generica
• errato collegamento neutro
• riserva di autonomia
• fine autonomia



Il Sistema Statico di Continuità Daker DK Plus 3000 possiede la marcatura CE in accordo con le Direttive 2014/35, 2104/30 ed è progettato e realizzato in conformità alle seguenti norme:

• EN 62040-1 “Prescrizioni generali e di sicurezza per UPS utilizzati in aree accessibili all’operatore”
• EN 62040-2 “Prescrizioni di compatibilità elettromagnetica (EMC)”
• EN 62040-3 “Prescrizioni di prestazione e metodi di prova”



Ingresso:

• Tensione d’Ingresso 230V
• Frequenza d’Ingresso 50-60 Hz ±5% Autosensing
• Range della Tensione d’Ingresso 160V - 288V a pieno carico
• THD Corrente d’ingresso < 3%
• Fattore di potenza d’ingresso > 0,99



Uscita:

• Tensione d’Uscita 230V ± 1%
• Frequenza d’Uscita (nominale) 50/60 Hz (impostabile dal pannello LCD) +/- 0,1%
• Fattore di Cresta 1:3
• THD Tensione di uscita < 3%
• Tolleranza Tensione d’Uscita ±1%
• Bypass Bypass automatico interno (incluso)
• Bypass di manutenzione esterno (opzionale)




Batterie:

• Espansione Autonomia si
• Numero batterie 6
• Tipo/Tensione serie batterie 12V 9Ah
• Autonomia carico 80% 8 minuti



Comunicazione e gestione:

• Display e Segnalazioni Sei pulsanti e cinque led per il monitoraggion in tempo reale dello stato dell’UPS
• Porte di Comunicazione Porte seriali RS232, USB
• Gestione Remota disponibile
• Slot per interfaccia di rete SNMP
