Kit termostato ad incasso e attuatore Fantini Cosmi per fan-coil CH133ARR2
FAN CH133ARR2
8025863057819
Il kit Fantini Cosmi CH133ARR2 è la soluzione ideale per regolare la temperatura di ambienti riscaldati o raffrescati tramite ventilconvettori (fan-coil). Composto da un termostato CH133AR2 e un attuatore CH176D, consente un controllo preciso ed efficiente, migliorando il comfort climatico in ogni stagione:
-
Controllo della temperatura: Gestisce riscaldamento e raffrescamento in modo preciso
-
Gestione motori fan-coil: Comanda motori a 3 velocità + automatico o motori 0-10V
-
Compatibilità: Ideale per fan-coil a 2 o 4 tubi
-
Regolazione remota: Collegamento tra termostato e attuatore tramite cavo bipolare per una gestione a distanza
-
Comfort climatico ottimizzato: Termoregolazione automatica per rispondere alle variazioni ambientali
-
Comando di valvole: Supporta il pilotaggio di una o due valvole

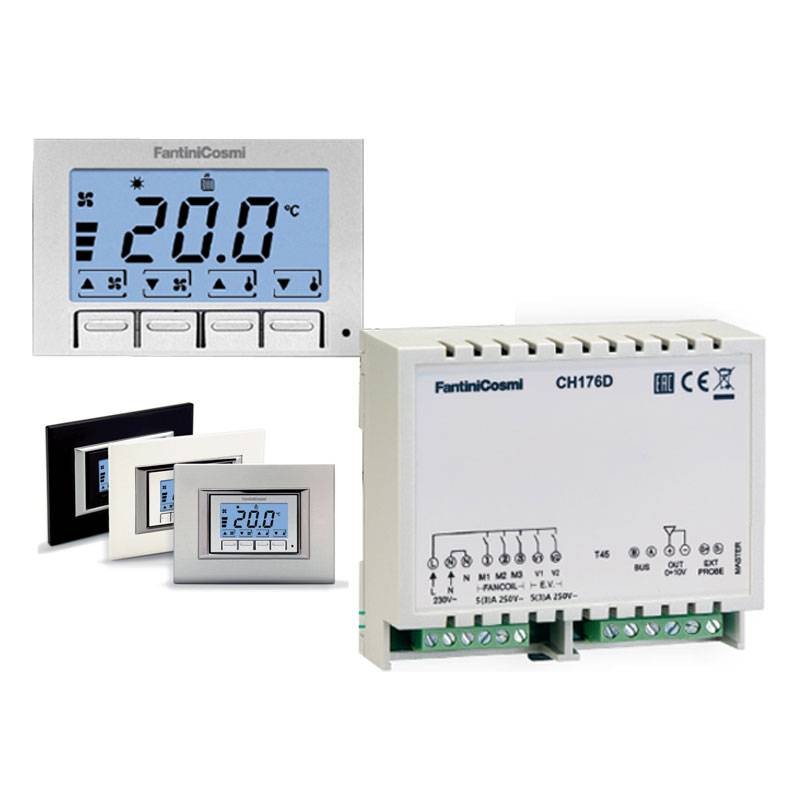

Componenti del Kit CH133ARR2:
-
Termostato CH133AR2: Rileva la temperatura ambiente. Regola le valvole e la velocità del motore del ventilconvettore
-
Attuatore CH176D: Gestisce il comando delle valvole e del motore fan-coil a 3 velocità o 0-10V. Collegato al termostato tramite cavo bipolare per una comunicazione efficiente e affidabile.
120,93 €
Articoli disponibili: 24
: 13
Pagabile anche in 3 rate senza interessi da:
40,31€
Per ordini tra i 120€ e i 5.000€ puoi pagare fino a 24 rate con
Termostato ambiente e attuatore per il comando di ventilconvettore (fan-coil) CH133ARR2
L'unità CH133ARR2 è un kit composto da un termostato CH133AR2 e un attuatore CH176D che collegati tra loro tramite un cavo bipolare, permettono di comandare a distanza le due valvole, il motore a tre velocità, o un motore 0 ..10V, di un ventilconvettore (fan-coil a 2 o 4 tubi). Il termostato rileva la temperatura ambiente ed agendo sulle valvole e sulla velocità del motore del ventilconvettore, effettua la termoregolazione per ottenere il miglior comfort climatico.
Caratteristiche dei componenti nel Kit:
Caratteristiche Tecniche CH133AR2
Specifiche Generali
| Caratteristica | Dettaglio |
|---|---|
| Modello | CH133AR2 |
| Alimentazione | Tramite attuatore remoto CH176D |
| Uscita | BUS proprietario |
| Ingresso ausiliario | Per contatto libero da potenziale |
| Ingresso sonda | NTC 10KOhm (Fantini EC15-EC18-EC19-EC20) |
| Connessioni elettriche | Morsetti a vite |
| Grado di protezione | IP20 |
| Grado di inquinamento | 2 |
| Memorizzazione delle impostazioni | Memoria non volatile |
| Software | Classe A |
| Campo regolazione temperatura | 2°C ÷ 40°C |
| Temperatura massima | T45 |
| Interfaccia utente | Display LCD e 4 tasti |
| Dimensioni (L x A x P) | 135 x 83 x 21 mm |
| Gradiente termico di riferimento | 4 K/h |
Normative e Direttive
| Caratteristica | Dettaglio |
|---|---|
| Conforme alle direttive | Direttiva 2014/35/UE, Direttiva 2014/30/UE |
| Rispondente alle norme | EN60730-1, EN60730-2-9 |
| Classificazione ErP | ErP Class I; 1%
Reg. EU 811/2013 813/2013 |
Caratteristiche elettriche
| Caratteristica | Dettaglio |
|---|---|
| Alimentazione | Da attuatore remoto |
| Uscite | 5 relè unipolare Tensione: 250 Vc.a. Portata: 5(3)A |
Caratteristiche Tecniche CH176D
Specifiche Generali
| Caratteristica | Dettaglio |
|---|---|
| Modello | CH176D |
| Alimentazione e potenza assorbita | 230Vca 50Hz 2VA |
| Ingresso BUS A/B | Alimentazione + dati per termostato (configurazione di fabbrica: SLAVE) |
| Grado di protezione | IP00 |
| Software | Classe A |
| Temperatura massima | T45 |
| Grado di inquinamento | 2 |
| Tipo di montaggio | Barra DIN 6 moduli |

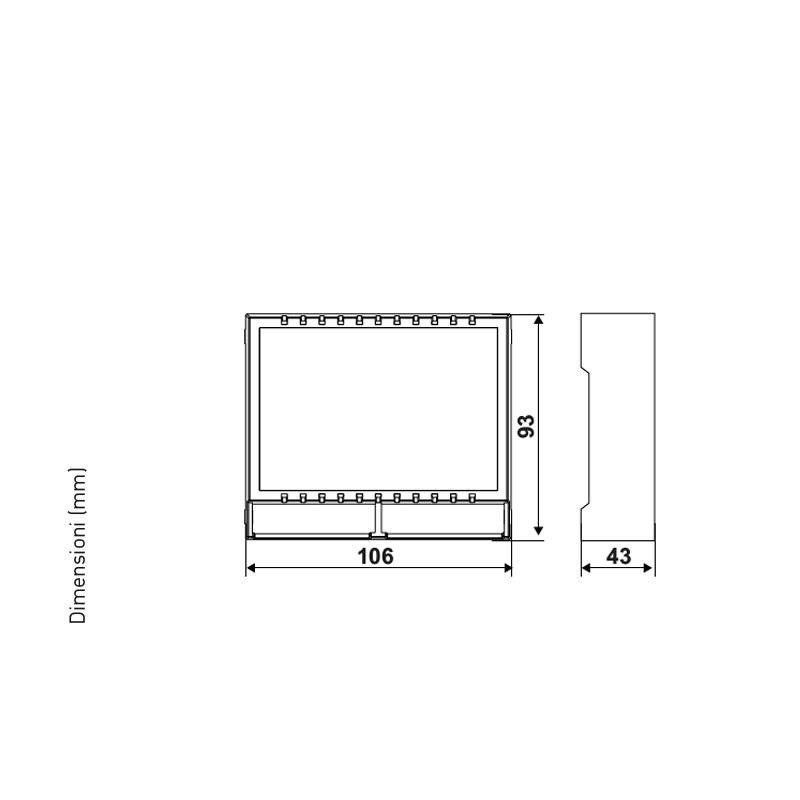

| Dimensioni | Barra DIN 6 moduli |
| Fabbricazione | Prodotto non fabbricato in Italia |
Caratteristiche delle Uscite
| Caratteristica | Dettaglio |
|---|---|
| Caratteristiche uscita relè | 5(3)A 250V~ |
| Contatti in commutazione | Liberi da tensione a tensione di rete |
| Uscite valvole | N-V1 e N-V2 |
| Uscite contatti motore | M1, M2 ed M3 (commutazione a tensione di rete) |
| Uscita 0 10V | 20 mA 470 |
Caratteristiche degli Ingressi
| Caratteristica | Dettaglio |
|---|---|
| Ingresso sonda | NTC 10 K (Fantini EC15-EC18-EC19-EC20) |
Normative e Sicurezza
| Caratteristica | Dettaglio |
|---|---|
| Norme di conformità | EN60730-1 e parti seconde |
| Micro-disconnessione | 1B |
| Tensione impulsiva | 4000V |
Accessori compresi nella confezione:
-
4 telai (supporti) per offrire compatibilità con le più diffuse placche
-
3 Cover per Bticino Axolute, Ave Sistema 44, Eikon Evo e Arkè (Bianco - Silver - Antracite)
-
3 coppie di adattatori (Bianco, Silver, Antracite)
-
1 coppia di adattatori per Bticino Matix bianco
Placche compatibili:
-
Bticino Living International e Transizione Piana
-
Bticino Living Light Air
-
Bticino Light, Light tech
-
Bticino Axolute
-
Bticino Axolue Air
-
Bticino Matix
-
Vimar Idea e Rondò
-
Vimar Plana e Eikon
-
Vimar Eikon Evo
-
Vimar Arké Tecnopolimero
-
Gewiss Chorus One, Lux, Art
-
Ave sistema 45: Zama, Banquise, Yes, Ral
-
Ave sistema 44: Zama, Personal, Tecnopolimero
-
Legrand Cross, Vela quadra, Vela tonda
-
ABB Elos
-
ABB Mylos
Funzionamento
CH133ARR2 è alimentato dall'attuatore ed è in grado di pilotare due valvole e comandare un motore per fan coil a 3 velocità o un motore 0-10V. L'ampio display retroilluminato mostra la temperatura misurata, la velocità delle ventole, il programma in atto e la stagione selezionata. Le impostazioni e dati sono immagazzinati in una memoria non volatile che li conserva anche in mancanza di tensione di alimentazione o di batterie (a seconda del modello). Il cavo bipolare, non polarizzato, che collega il termostato al modulo ha la duplice funzione di: alimentazione del termostato, bus di comunicazione tra termostato e modulo d'attuazione. È possibile collegare un singolo termostato a più attuatori, in modo da comandare più di un ventilconvettore simultaneamente con solo due cavi.
Per passare dal funzionamento invernale (impianto di riscaldamento) al funzionamento estivo (impianto di raffrescamento), e viceversa, premere la combinazione di tasti 1+4. Il funzionamento selezionato viene indicato sul display dalle icone INVERNO o ESTATE
Il termostato CH133... ha 3 diversi modi di funzionamento:
-
COMFORT con questo modo di funzionamento il termostato regola il funzionamento dell'impianto di riscaldamento o raffrescamento per mantenere sempre la stessa temperatura di comfort impostata
-
ECONOMY con questo modo di funzionamento il termostato regola il funzionamento dell'impianto di riscaldamento o raffrescamento per mantenere sempre la stessa temperatura di economy impostata
-
SPENTO (OFF), si ottiene impostando a zero la velocità della ventilazione, in questo caso il termostato non effettua regolazione. L'impianto si spegne completamente e sul display appare la scritta OFF
Selezione velocità ventola
-
Manuale: la velocità della ventola viene impostata manualmente su 3 livelli (minimo, medio, massimo)
-
Auto: se impostato su AUTO il termostato imposterà in automatico la velocità appropriata in funzione della differenza tra il setpoint e temperatura ambiente
-
Il termostato CH133AR2 dispone di un MENÙ TECNICO per adattare lo stesso alle diverse tipologie d'impianto.
Non ci sono recensioni
Scheda tecnica
- Tipologia: Termostati
- Modello: Con display
- Installazione: Parete
- WIFI: NO
