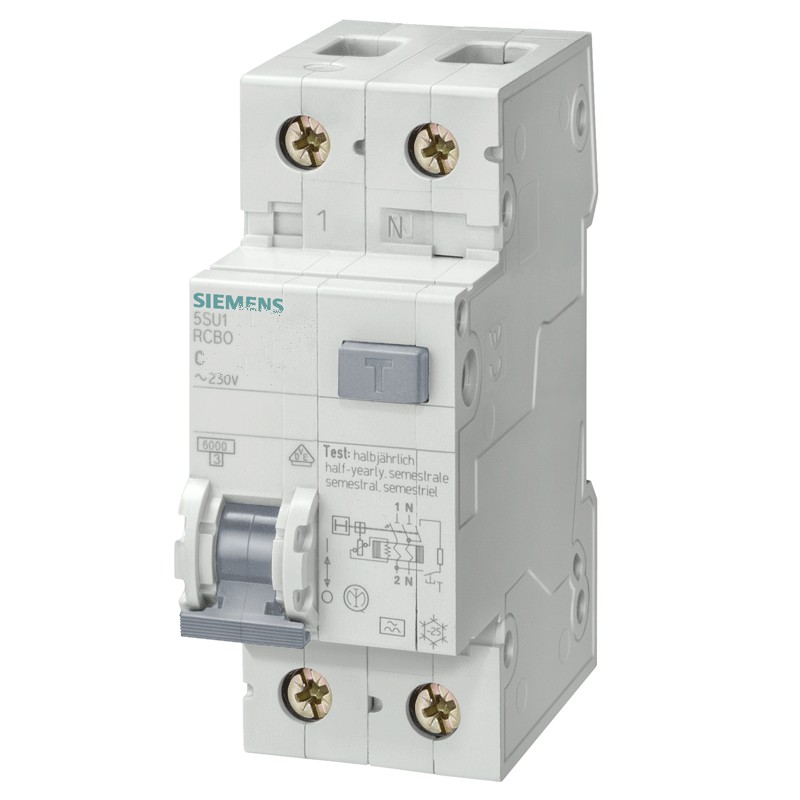

Magnetotermico differenziale Siemens 32A 1P+N 300MA AC 6KA 2 Mod 5SU16561KK32
Interruttore magnetotermico differenziale Siemens, 2 moduli, attacco DIN (universale per qualsiasi centralino in commercio), 1P+N, 32 ampere, potere di interruzione 6kA, corrente nominale differenziale 300 mA, tensione nominale 230/240 Vac, tipo AC, curva d'intervento C.
Magnetotermico differenziale Siemens 32A 1P+N 300MA AC 6KA 2 Mod 5SU16561KK32
iva inclusa
L'interruttore magnetotermico si trova accanto al salvavita e integra una protezione magnetica ad una termica e in caso di necessità interrompe la corrente elettrica.
Il differenziale magnetotermico è, dunque, un sistema che accorpa le funzioni del salvavita con le caratteristiche magnetiche e termiche.
L’interruttore magnetotermico differenziale presente nell’impianto elettrico integra tre protezioni diverse:
- quella magnetica per i cortocircuiti che possono mettere a rischio un intero edificio con il pericolo di incendi;
- quella termica per i sovraccarichi nell’erogazione di energia elettrica (ad esempio più di un elettrodomestico in funzione);
- quella differenziale propria del salvavita che tutela il soggetto da una dispersione di corrente.
La curva C, soglia di intervento da 5 a 10 volte In, per applicazione di circuiti ohmico-induttivi con medie correnti di spunto. E’ largamente usato negli impianti domestici.
L'interruttore differenziale tipo AC l’intervento è assicurato per correnti alternate sinusoidali differenziali applicate improvvisamente o lentamente crescenti (CEI EN 61008-1).
Caratteristiche:
- Serie Siemens
- Tensione nominale 230/240 Vac
- Corrente In 32A
- Potere di interruzione Icn 6kA
- Corrente di guasto per sgancio / valore nominale 300 mA
- Curva d'intervento C
- 2 moduli
- 1P+N
- Tipo differenziale AC
- Frequenza di impiego 50 Hz
- Profondità di incasso 69.5 mm
- Coppia di serraggio / con morsetti a vite 2,5 Nm - max 3 Nm

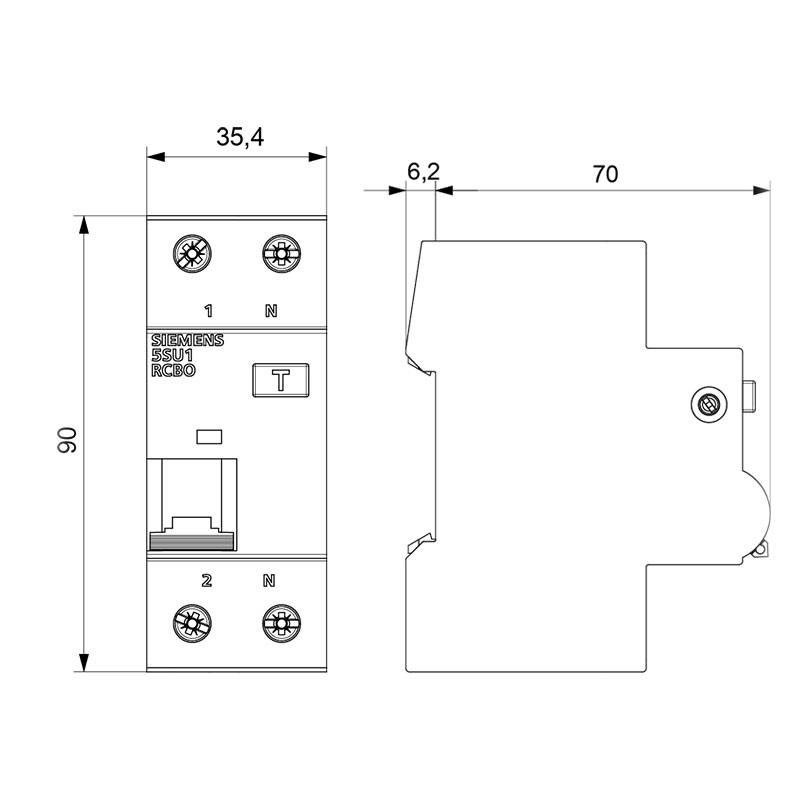

- Altezza 90 mm
- Larghezza 36 mm
- Profondità 77 mm
- Profondità di incasso 70 mm
- Posizione di montaggio a piacere
- Peso netto 268 g
- Grado di protezione IP20, per installazione in quadro di distribuzione, con conduttori collegati
Scheda tecnica
- Moduli:
- 2
- Poli:
- 1P+N
- Curva:
- C
- Potere:
- 6KA
- Tipo differenziale:
- AC
- Corrente differenziale:
- 0.3A
- Ampere:
- 32A
- Protezioni Circuiti:
- Magnetotermici Differenziali
