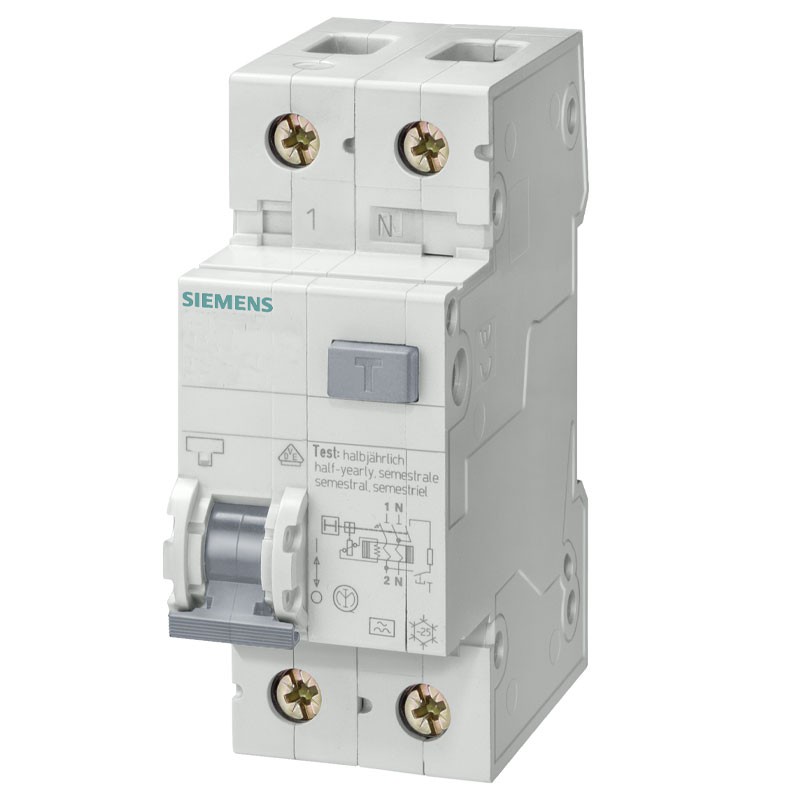

Magnetotermico Differenziale Siemens 20A 30Ma A 4,5KA 2M 5SU13537KK20
Interruttore magnetotermico differenziale Siemens, 2 moduli, attacco DIN (universale per qualsiasi centralino in commercio), poli 1P+N, 20 ampere, potere di interruzione 4,5kA, tensione 230/240 Vac, corrente differenziale Idn 30mA, tipo A, curva d'intervento C.
Magnetotermico Differenziale Siemens 20A 30Ma A 4,5KA 2M 5SU13537KK20
iva inclusa
L'interruttore magnetotermico si trova accanto al salvavita e integra una protezione magnetica ad una termica e in caso di necessità interrompe la corrente elettrica.
Il differenziale magnetotermico è, dunque, un sistema che accorpa le funzioni del salvavita con le caratteristiche magnetiche e termiche.
L’interruttore magnetotermico differenziale presente nell’impianto elettrico integra tre protezioni diverse:
- quella magnetica per i cortocircuiti che possono mettere a rischio un intero edificio con il pericolo di incendi;
- quella termica per i sovraccarichi nell’erogazione di energia elettrica (ad esempio più di un elettrodomestico in funzione);
- quella differenziale propria del salvavita che tutela il soggetto da una dispersione di corrente.
L’interruttore differenziale tipo A l’intervento è assicurato per correnti alternate sinusoidali differenziali e per correnti unidirezionali differenziali pulsanti applicate improvvisamente o lentamente crescenti (CEI EN 61008-1).
Caratteristiche:
- Serie Siemens
- Tensione 230/240 Vac
- Corrente In 20A
- Potere di interruzione Icn 4,5kA
- Curva d'intervento C
- Corrente differenziale Idn 30mA
- Tipo di differenziale A
- Frequenza di impiego 50 Hz
- 2 moduli
- Durata di vita meccanica (cicli di manovra) tip. 10.000
- Categoria di sovratensione III
- Grado di inquinamento 2
- 1P+N poli

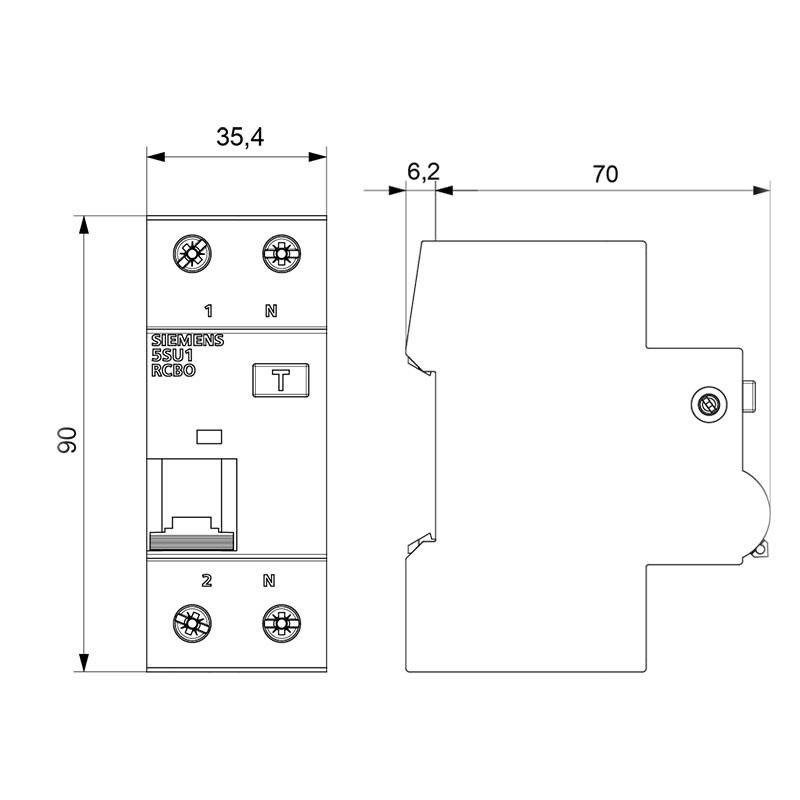

- Altezza 90 mm
- Larghezza 36 mm
- Profondità 77 mm
- Profondità di incasso 70 mm
- Posizione di montaggio: a piacere
- Peso netto 276 grammi
- Coppia di serraggio / con morsetti a vite min 2,5 Nm, max. 3 Nm
- Grado di protezione IP20, per installazione in quadro di distribuzione, con conduttori collegati
- Influenza della temperatura ambiente: max. 95% di umidità relativa
- Temperatura ambiente durante l'esercizio: -25/+55 °C
- Temperatura ambiente durante l'immagazzinaggio: -40/+75 °C
- Numero dei cicli di test per test ambientale secondo IEC 60068-2-30: 28
Scheda tecnica
- Moduli:
- 2
- Poli:
- 1P+N
- Curva:
- C
- Potere:
- 4.5KA
- Tipo differenziale:
- A
- Corrente differenziale:
- 0.03A
- Ampere:
- 20A
- Protezioni Circuiti:
- Magnetotermici Differenziali
