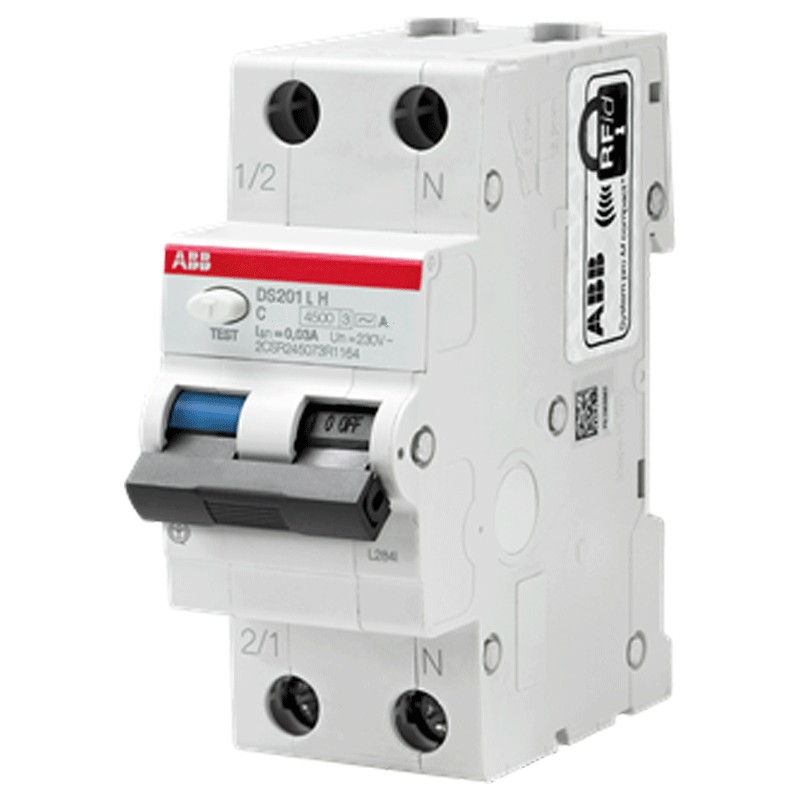

La serie Abb DS201 L H sono interruttori magnetotermici differenziali 1P+N con potere di interruzione pari a 4,5 kA , idonei per applicazioni residenziali.
Con un ingombro di soli due moduli, questi interruttori offrono una protezione completa da corto circuiti, sovraccarichi e guasti differenziali.

L'interruttore magnetotermico si trova accanto al salvavita e integra una protezione magnetica ad una termica e in caso di necessità interrompe la corrente elettrica.

Il differenziale magnetotermico è, dunque, un sistema che accorpa le funzioni del salvavita con le caratteristiche magnetiche e termiche.

L’interruttore magnetotermico differenziale presente nell’impianto elettrico integra tre protezioni diverse:

• quella magnetica per i cortocircuiti che possono mettere a rischio un intero edificio con il pericolo di incendi;
• quella termica per i sovraccarichi nell’erogazione di energia elettrica (ad esempio più di un elettrodomestico in funzione);
• quella differenziale propria del salvavita che tutela il soggetto da una dispersione di corrente.



La curva C, soglia di intervento da 5 a 10 volte In, per applicazione di circuiti ohmico-induttivi con medie correnti di spunto. E’ largamente usato negli impianti domestici.

L'interruttore differenziale tipo AC l’intervento è assicurato per correnti alternate sinusoidali differenziali applicate improvvisamente o lentamente crescenti (CEI EN 61008-1).

Caratteristiche:

• Serie Abb
• Tensione 230 Vac
• Corrente In 16A
• Potere di interruzione Icn 4,5kA
• Curva d'intervento C
• Corrente differenziale Idn 30mA
• Tipo di differenziale A
• 2 moduli
• 1P+N
• Larghezza 35 mm
• Altezza 85 mm
• Profondità 69 mm
• Peso netto 182 gr
• Frequenza nominale 50Hz
• Grado di protezione secondo EN 60529 involucro IP4X morsetti IP2X
• Tipo di morsetto superiore/inferiore morsetto cilindrico bidirezionale a gabbia
• Dimensione morsetto per cavo superiore/inferiore mm2 25/25
• Coppia di serraggio superiore/inferiore Nm 2
• Montaggio su guida DIN secondo EN 60715 (35 mm) tramite clip
• Posizione di montaggio qualunque
• Alimentazione sia dall’alto che dal basso
