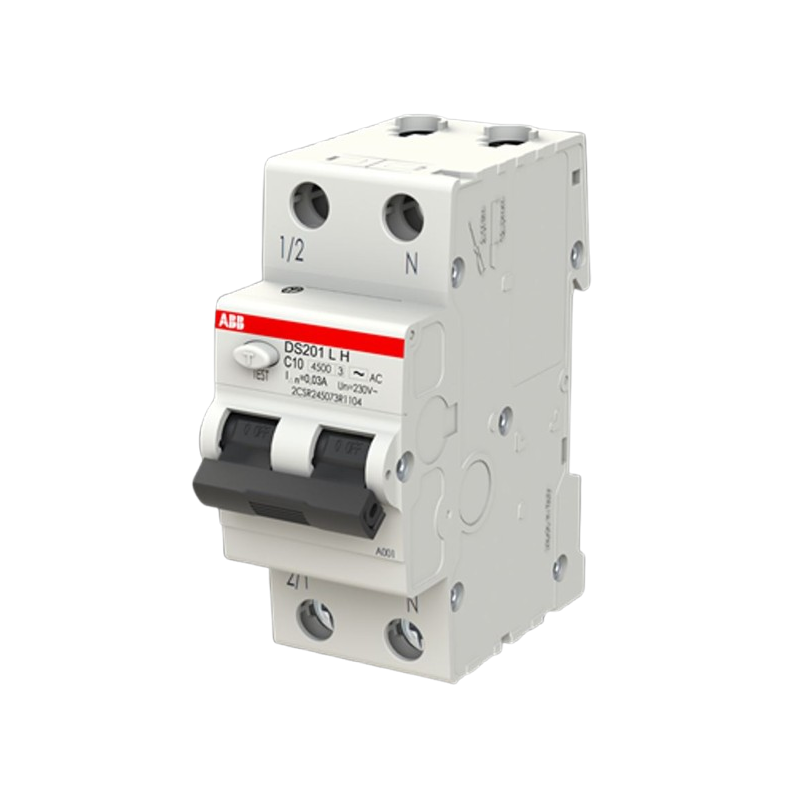

Magnetotermico differenziale Abb DS201LH 10A curva C 30mA AC DS201LHC10AC30
ABB DS201LHC10AC30
8012542077114
Interruttore Magnetotermico Differenziale Abb DS201, assicura protezione contro sovracorrenti e dispersioni, garantendo sicurezza ed efficienza nei circuiti elettrici. Ideale per impianti civili e industriali, offre un’affidabile protezione delle persone e delle apparecchiature, con le seguenti caratteristiche:
-
Corrente nominale: 10 Ampere
-
Numero poli: 1P+N
-
Tensione: 230V AC
-
Potere di interruzione: 4.5 kA
-
Corrente differenziale: 30 mA
-
Curva d’intervento: C
-
Tipo differenziale: AC
-
Numero moduli: 2
-
Grado di protezione: IP20
27,97 €
Articoli disponibili: 1179
: 94
Paga in 3 rate senza interessi per ordini da 30€ a 2000€
Per ordini tra i 120€ e i 5.000€ puoi pagare fino a 24 rate con
Funzionalità e protezione avanzata
L'interruttore Abb, integra tre livelli di protezione fondamentali:
- Protezione magnetica: interviene immediatamente in caso di cortocircuito, prevenendo danni all’impianto e riducendo il rischio di incendi
- Protezione termica: rileva sovraccarichi di corrente, come l’utilizzo simultaneo di più elettrodomestici, interrompendo il circuito per evitare surriscaldamenti
- Protezione differenziale: protegge le persone da dispersioni di corrente accidentali, garantendo la sicurezza in conformità alla normativa CEI EN 61008-1
Essendo un interruttore tipo AC, è progettato per rilevare correnti di dispersione sinusoidali alternate, sia applicate improvvisamente che in modo progressivo.
Design compatto e installazione facile
Progettato per un’installazione semplice su guida DIN, occupando 2 moduli. I morsetti a vite garantiscono un fissaggio sicuro, con una coppia di serraggio di 2,8 Nm e una lunghezza di spelatura del cavo di 12 mm.
Grazie alla chiara indicazione della posizione del contatto (rosso ON, verde OFF), l'utente può verificare immediatamente lo stato dell’interruttore.
Le sue dimensioni compatte lo rendono adatto a quadri elettrici con spazi ridotti.
Applicazioni e utilizzo
Questo interruttore magnetotermico differenziale è ideale per:
- Impianti elettrici domestici, proteggendo circuiti di illuminazione e prese di corrente
- Quadri elettrici industriali e commerciali, grazie alla resistenza ai cortocircuiti fino a 10kA
- Settori terziari e residenziali, dove è necessario un dispositivo sicuro ed efficiente
Con un grado di protezione IP20, è adatto per ambienti interni con un livello di inquinamento 2, operando in un range di temperatura da -25 a +55 gradi.
Caratteristiche Tecniche
| Caratteristica | Valore |
|---|---|
| Corrente nominale | 10 A |
| Tensione | 230V AC |
| Caratteristica di intervento | C |
| Tipo di corrente residua | Tipo AC |
| Corrente residua nominale | 30 mA |
| Numero di poli | 1P+N |
| Numero moduli | 2 |
| Potere nominale di cortocircuito | 6 kA |
| Tensione di tenuta ad impulso | 4 kV |
| Tensione di prova dielettrica | 2 kV |
| Resistenza elettrica | 10000 cicli |
| Resistenza meccanica | 20000 cicli |
| Categoria di sovratensione | III |
| Tipo di morsetto | Morsetti a vite |
| Temperatura ambiente | -5/+55 gradi |
| Grado di protezione | IP20 |
| Grado di inquinamento | 2 |
| Larghezza | 35 mm |
| Altezza | 85 mm |
| Profondità | 69 mm |
Non ancora installato ma fa il suo lavoro, per l'interruttore non ci sono recensioni da lasciare
Perfetto come da descrizione. Lo consiglio vivamente. Ok
Scheda tecnica
- Moduli: 2
- Poli: 1P+N
- Curva: C
- Potere: 4.5KA
- Tipo differenziale: AC
- Corrente differenziale: 0.03A
- Ampere: 10A
- Protezioni Circuiti: Magnetotermici Differenziali
