L'interruttore magnetotermico si trova accanto al salvavita e integra una protezione magnetica ad una termica e in caso di necessità interrompe la corrente elettrica.

Il differenziale magnetotermico è, dunque, un sistema che accorpa le funzioni del salvavita con le caratteristiche magnetiche e termiche.

L’interruttore magnetotermico differenziale presente nell’impianto elettrico integra tre protezioni diverse:

• quella magnetica per i cortocircuiti che possono mettere a rischio un intero edificio con il pericolo di incendi;
• quella termica per i sovraccarichi nell’erogazione di energia elettrica (ad esempio più di un elettrodomestico in funzione);
• quella differenziale propria del salvavita che tutela il soggetto da una dispersione di corrente.



La curva C, soglia di intervento da 5 a 10 volte In, per applicazione di circuiti ohmico-induttivi con medie correnti di spunto. E’ largamente usato negli impianti domestici.

L'interruttore differenziale tipo AC l’intervento è assicurato per correnti alternate sinusoidali differenziali applicate improvvisamente o lentamente crescenti (CEI EN 61008-1).

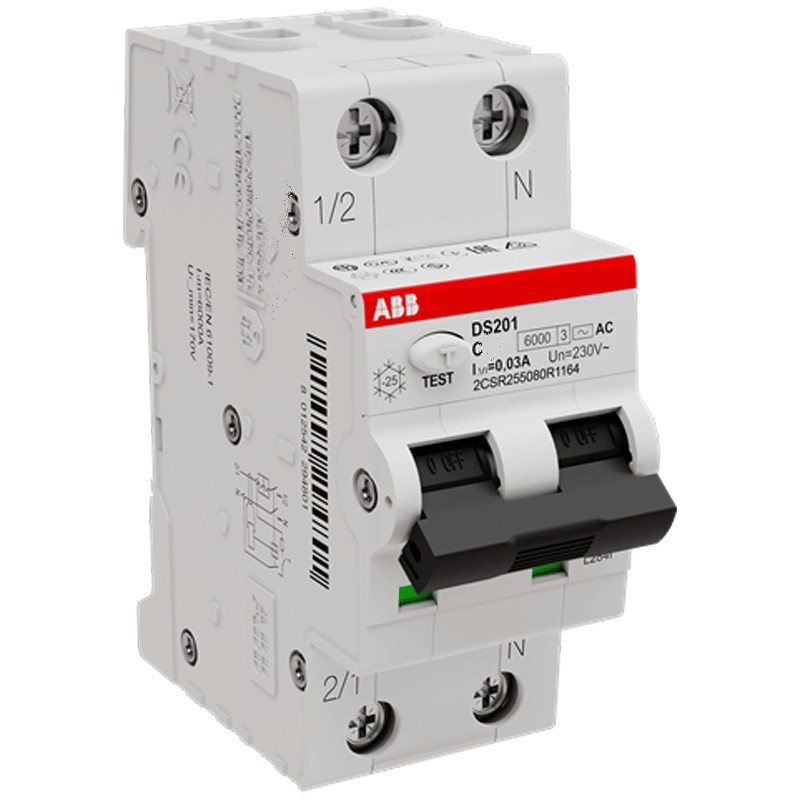

Caratteristiche:

• Serie Abb
• Tensione 230 Vac
• Corrente In 25A
• Potere di interruzione Icn 6kA
• Curva d'intervento C
• Corrente differenziale Idn 30mA
• Tipo di differenziale AC
• 2 moduli
• 1P+N
• Larghezza 35 mm
• Altezza 85 mm
• Profondità/Lunghezza 69 mm
• Peso netto 200 gr
• Frequenza nominale 50/60 Hz
• Grado di protezione Morsetti IP20 - Custodia IP40
• Coppia di serraggio 2,8 Nm
• Tipo di montaggio su guida DIN EN 60715 (35mm) tramite clip di montaggio
• Posizione di montaggio qualunque
