Il sezionatore, altrimenti definito sezionatore di tensione, ha le stesse di un interruttore, ma in scala più ampia: esso è, infatti, responsabile di chiudere il flusso di energia alle centrali di distribuzione elettrica. Ciò serve soprattutto a garantire la sicurezza della centrale e in primis delle persone che lavorano al suo interno visto che un delle sue particolarità è di separare il flusso di energia dagli ambienti lavorativi. Altra particolarità di questo strumento è la capacità di saper individuare i difetti nel flusso elettrico ed isolarli. Quando poi il difetto sarà corretto, il sezionatore farà in modo che la corrente scorra di nuovo normalmente.

E' studiato per il sezionamento delle linee elettriche secondo la CEI EN 60947-3, consentendo la manutenzione dei dispositivi collegati a valle in sicurezza, e per il comando sotto carico, inoltre è dotato di leva di comando piombabile in entrambe le posizioni.

Caratteristiche:

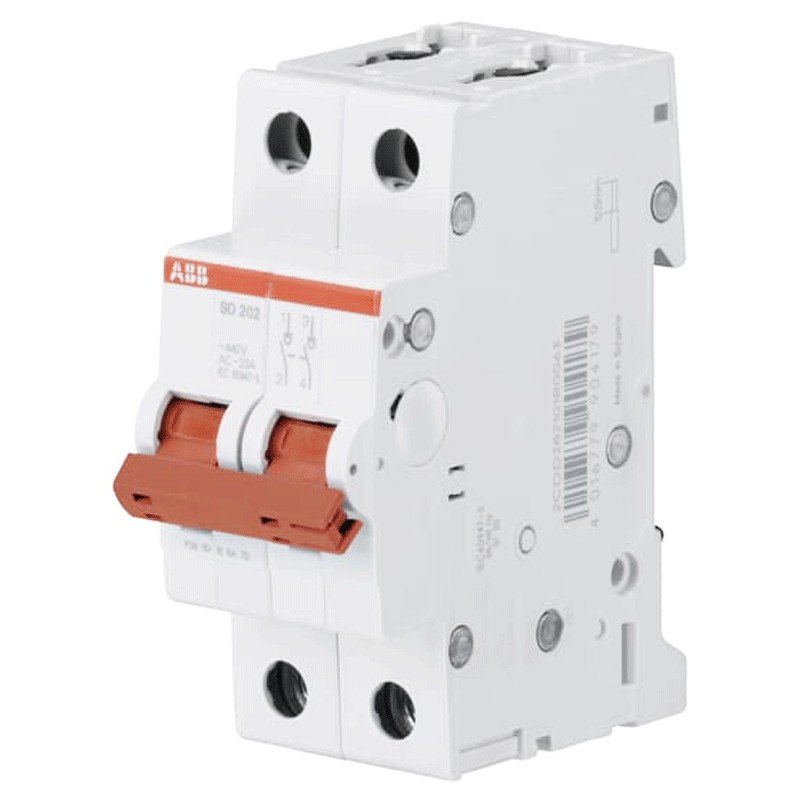

• Serie Abb
• Tensione di funzionamento Massimo 462 Vac - Massimo 131 Vdc - Minimo 12 Vac
• Tensione nominale di tenuta ad impulso 4 kV
• Tensione nominale di funzionamento 440 Vac - 125 Vdc
• Corrente nominale In 25A
• Grado di protezione IP20
• 2 moduli
• 2 poli
• Frequenza nominale 50/60 Hz
• Materiale involucro Classe di isolamento I, RAL 7035
• Perdita di potenza a condizioni operative nominali per Polo 1.32 W
• Posizione di montaggio qualsiasi
• Categoria di sovratensione III
• Grado di inquinamento 3
• Tipo di morsetto Screw Terminals
• Coppia di serraggio 2.8 Nm
• Tipo di attuatore Leva
• Larghezza 35 mm
• Altezza 88 mm
• Profondità 69 mm
• Peso netto 0.17 kg
• Temperatura ambiente in funzione -25...+55 °C - in magazzino -40...+70 °C
