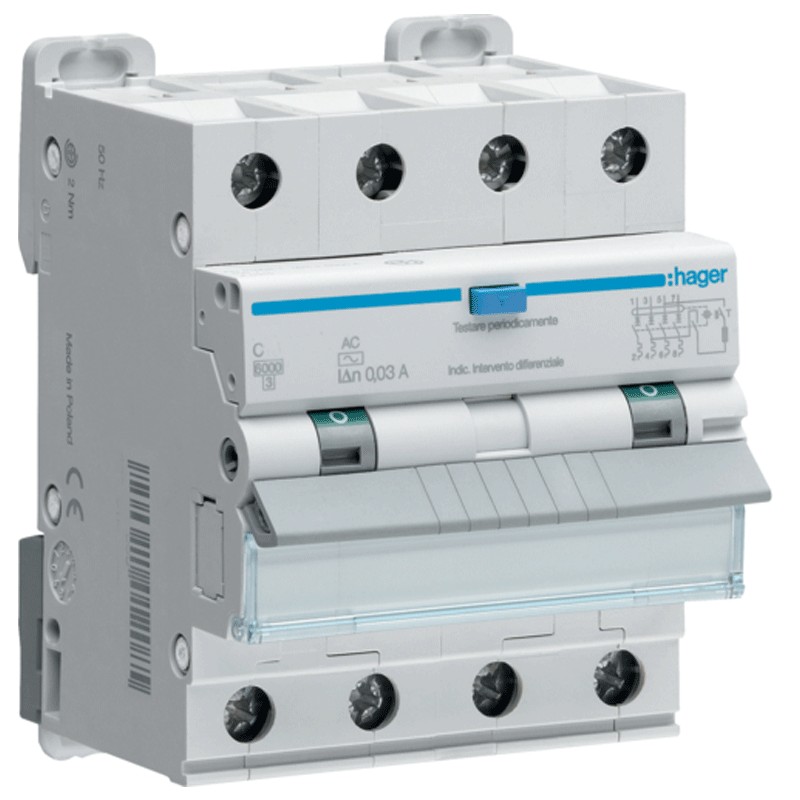

Interruttore differenziale magnetotermico Hager 4P 30MA 32A ADP482H
Interruttore magnetotermico differenziale Hager, 4 moduli, attacco DIN (universale per qualsiasi centralino in commercio), 4P, 32 ampere, potere di interruzione 6kA, tensione nominale d'impiego c.a. 230/400 Vac, corrente nominale differenziale 30mA, tipo AC, curva d'intervento C.
Interruttore differenziale magnetotermico Hager 4P 30MA 32A ADP482H
iva inclusa
Spesso comprati insieme
L'interruttore magnetotermico si trova accanto al salvavita e integra una protezione magnetica ad una termica e in caso di necessità interrompe la corrente elettrica.
Il differenziale magnetotermico è, dunque, un sistema che accorpa le funzioni del salvavita con le caratteristiche magnetiche e termiche.
L’interruttore magnetotermico differenziale presente nell’impianto elettrico integra tre protezioni diverse:
- quella magnetica per i cortocircuiti che possono mettere a rischio un intero edificio con il pericolo di incendi;
- quella termica per i sovraccarichi nell’erogazione di energia elettrica (ad esempio più di un elettrodomestico in funzione);
- quella differenziale propria del salvavita che tutela il soggetto da una dispersione di corrente.
La curva C, soglia di intervento da 5 a 10 volte In, per applicazione di circuiti ohmico-induttivi con medie correnti di spunto. E’ largamente usato negli impianti domestici.
L'interruttore differenziale tipo AC l’intervento è assicurato per correnti alternate sinusoidali differenziali applicate improvvisamente o lentamente crescenti (CEI EN 61008-1).
Caratteristiche:
- Serie Hager
- Tensione tensione nominale d'impiego c.a. 230/400 Vac
- Corrente In 32A
- Potere di interruzione Icn 6kA
- Curva d'intervento C
- Corrente nominale differenziale 30 mA
- Costante dielettrica 2 kV
- Tensione nominale d'isolamento 500V
- Corrente nominale della tenuta al guasto 4 kV
- 4 moduli
- 4P
- Frequenza nominale 50 Hz
- Tipo di protezione differenziale AC
- Profondità 70 mm
- Altezza 84 mm
- Larghezza 71 mm
- Tipo di collegamento morsetto a vite
- Coppia di serraggio 2 Nm
- Grado di protezione IP20
- Modalità di fissaggio guida DIN
- Esecuzione tropicalizzata per tutti i climi
- Temperatura d’esercizio -25…40 °C
Scheda tecnica
- Moduli:
- 4
- Poli:
- 4P
- Curva:
- C
- Potere:
- 6KA
- Tipo differenziale:
- AC
- Corrente differenziale:
- 0.03A
- Ampere:
- 32A
- Protezioni Circuiti:
- Magnetotermici Differenziali
