L'interruttore magnetotermico si trova accanto al salvavita e integra una protezione magnetica ad una termica e in caso di necessità interrompe la corrente elettrica.

Il differenziale magnetotermico è, dunque, un sistema che accorpa le funzioni del salvavita con le caratteristiche magnetiche e termiche.

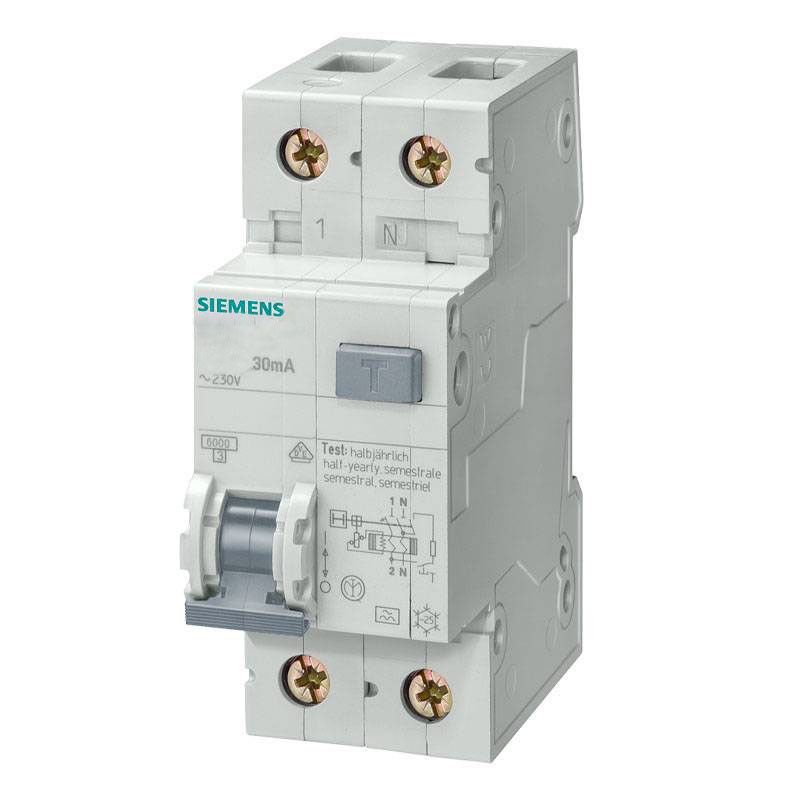

L’interruttore magnetotermico differenziale presente nell’impianto elettrico integra tre protezioni diverse:

• quella magnetica per i cortocircuiti che possono mettere a rischio un intero edificio con il pericolo di incendi;
• quella termica per i sovraccarichi nell’erogazione di energia elettrica (ad esempio più di un elettrodomestico in funzione);
• quella differenziale propria del salvavita che tutela il soggetto da una dispersione di corrente.



L'interruttore differenziale tipo AC l' intervento è assicurato per correnti alternate sinusoidali differenziali applicate improvvisamente o lentamente crescenti (CEI EN 61008-1).

Caratteristiche:

• Serie Bticino
• Tensione 230/240 Vac
• Corrente In 6A
• Potere di interruzione Icn 4,5kA
• Curva d'intervento C
• Corrente differenziale Idn 30mA
• Tipo di differenziale AC
• Frequenza di impiego 50 Hz
• 2 moduli
• 1P+N poli

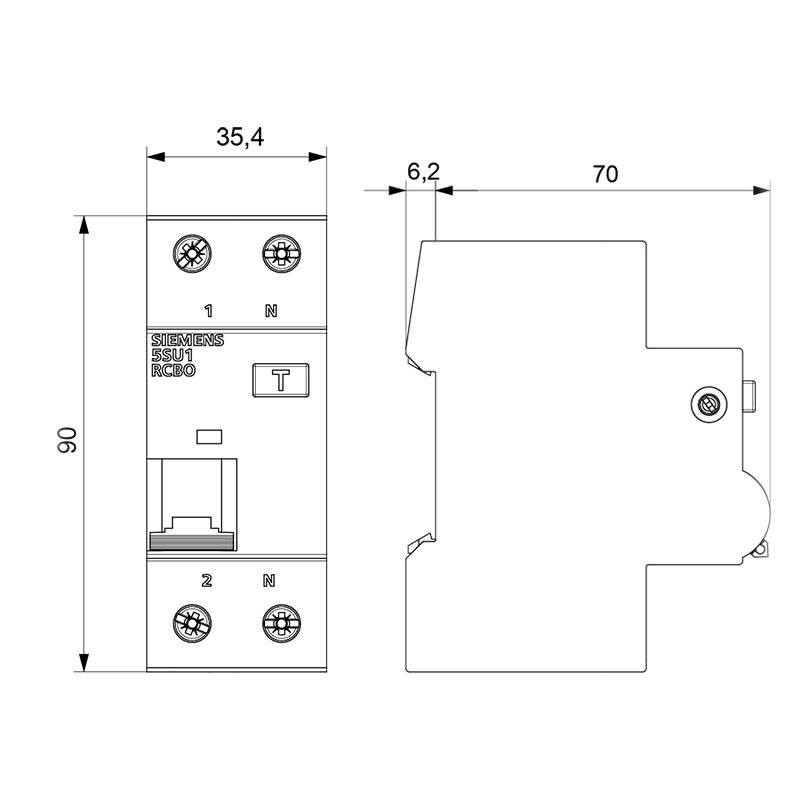

• Altezza 90 mm
• Larghezza 36 mm
• Profondità 77 mm
• Profondità di incasso 70 mm
• Posizione di montaggio a piacere
• Peso netto 271 g
• coppia di serraggio / con morsetti a vite min 2,5 Nm, max 3 Nm
• Grado di protezione IP20, per installazione in quadro di distribuzione, con conduttori collegati
