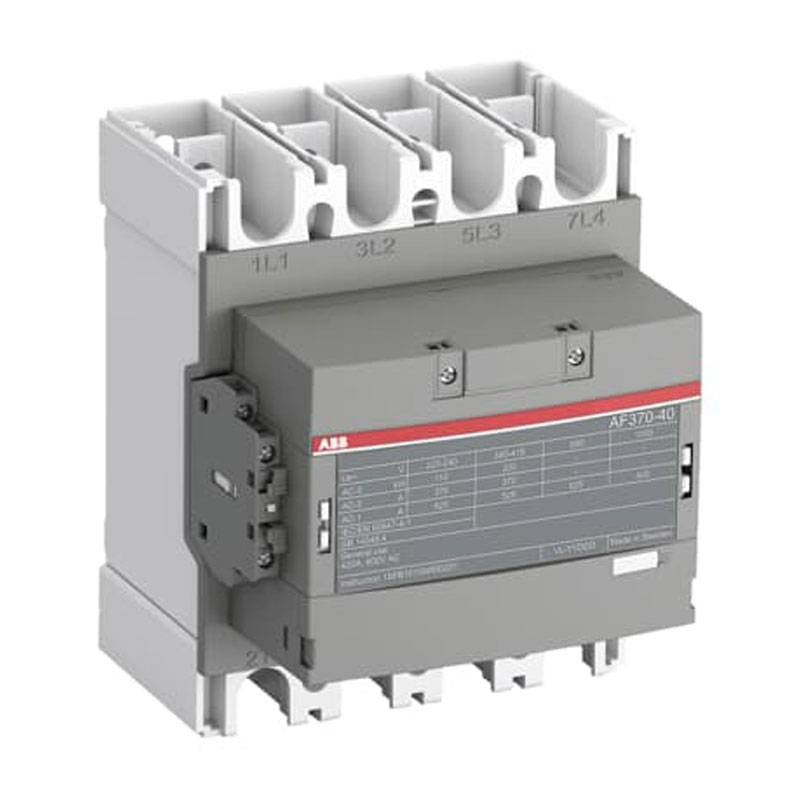

Contattore quadripolare ABB 525A 4P AC1 100-250VAC/DC AF370401113
ABB AF370401113
7320500504390
Contattore quadripolare ABB AF370-40-11-13 (AF370401113): 4 poli ad alte prestazioni con bobina wide range 100250 VAC/DC, 4 contatti principali NA e ausiliari 1NA+1NC, ideale per comando e potenza in impianti industriali fino a 1000 V.
-
4P (quadripolare) con 4 contatti principali NA per gestione di linee trifase + neutro o carichi multipli
-
Bobina 100250 VAC/DC: massima flessibilità su alimentazioni diverse, semplifica scorte e manutenzione
-
Corrente AC-1 fino a 525 A a 690 V (40°C): adatto a carichi resistivi e distribuzione potenza
-
Corrente AC-3 370 A (55°C): ideale per comando motori in avviamento/servizio
-
Potenza AC-3 fino a 200 kW a 380/400-440 V (e 110 kW a 220/240 V)
-
Ausiliari integrati 1 NA + 1 NC per feedback, interblocchi e logiche di comando
1.160,95 €
Articoli disponibili: 3
Pagabile anche in 3 rate senza interessi da:
386,98€
Per ordini tra i 120€ e i 5.000€ puoi pagare fino a 24 rate con
Contattore ABB AF370: controllo potenza affidabile per impianti industriali
Il contattore ABB AF370-40-11-13 è progettato per applicazioni dove servono continuità operativa e capacità di manovra elevata. La configurazione quadripolare (4P) lo rende particolarmente versatile: permette di comandare circuiti trifase con neutro, gestire carichi distribuiti o realizzare sezionamenti controllati su più linee. È una scelta tipica in quadri di distribuzione, impianti HVAC di grande taglia, automazione industriale e avviamenti motore con elevati assorbimenti.
Bobina wide range 100-250 VAC/DC: un solo codice per più impianti
Uno dei punti forti della serie AF è la bobina ad ampio campo: 100250 VAC/DC. Questo significa che lo stesso contattore può essere utilizzato su impianti con alimentazioni di comando differenti (AC o DC), riducendo la necessità di tenere a magazzino più varianti e rendendo più rapidi gli interventi di sostituzione. In ambienti produttivi, questa flessibilità si traduce in manutenzione più semplice e minori fermi impianto.
Prestazioni elettriche: AC-1 per carichi resistivi, AC-3 per motori
Il modello AF370 offre portate importanti sia in AC-1 (carichi prevalentemente resistivi o poco induttivi) sia in AC-3 (manovra motori). In AC-1 raggiunge fino a 525 A a 690 V (40°C), con valori che si adattano alle temperature operative (es. 425 A a 60°C). In AC-3 mantiene 370 A a 55°C su più tensioni tipiche di alimentazione motori, con potenze nominali che arrivano a 200 kW a 380/400-440 V. Questo lo rende adatto a linee di processo, pompe, compressori, ventilatori e gruppi di potenza dove l'affidabilità di commutazione è essenziale.
Contatti: potenza 4NA e ausiliari 1NA+1NC per logiche complete
La dotazione di 4 contatti principali NA consente la commutazione della potenza su 4 poli, mentre i contatti ausiliari 1 NA + 1 NC sono perfetti per segnalazioni di stato, auto ritenuta, consensi, interblocchi e integrazione con PLC o circuiti di comando. È una configurazione molto pratica perché evita l'aggiunta immediata di blocchi ausiliari esterni in molte applicazioni standard.
| DATI GENERALI | |
|---|---|
| Numero di contatti principali NA: | 4 |
| Numero di contatti principali NC: | 0 |
| Numero di contatti ausiliari NA: | 1 |
| Numero di contatti ausiliari NC: | 1 |
| Numero di poli: | 4P |
| DATI ELETTRICI | |
| Tensione nominale di funzionamento: | Circuito Principale 1000 V |
| Frequenza nominale (f): | Circuito Principale 50 Hz Circuito Principale 50 / 60 Hz |
| Corrente termica convenzionale in aria libera (Ith): | secondo IEC 60947-4-1, Contattori Aperti q = 40 °C 525 A |
| Corrente nominale di funzionamento AC-1 (Ie): | (1000 V) 40 °C 400 A (1000 V) 60 °C 350 A (1000 V) 70 °C 290 A (690 V) 40 °C 525 A (690 V) 60 °C 425 A (690 V) 70 °C 350 A |
| Corrente nominale di funzionamento AC-3 (Ie): | (415 V) 55 °C 370 A (440 V) 55 °C 370 A (380 / 400 V) 55 °C 370 A (220 / 230 / 240 V) 55 °C 370 A |
| Potenza nominale di funzionamento AC-3 (Pe): | (415 V) 200 kW (440 V) 200 kW (380 / 400 V) 200 kW (220 / 230 / 240 V) 110 kW |
| Potere di interruzione nominale AC-3 secondo IEC 60947-4-1: | 8 x Ie AC-3 |
| Rated Breaking Capacity AC-3e: | 8.5 x Ie AC-3e |
| Potere di chiusura nominale AC-3 secondo IEC 60947-4-1: | 10 x Ie AC-3 |
| Rated Making Capacity AC-3e: | 12 x Ie AC-3e |
| Dispositivi di protezione da cortocircuito: | Fusibili Tipo gG 630 A |
| Corrente nominale ammissibile di breve durata (Icw): | at 40 °C Ambient Temp, in Free Air, from a Cold State 10 s 600 A at 40 °C Ambient Temp, in Free Air, from a Cold State 15 min 1709 A at 40 °C Ambient Temp, in Free Air, from a Cold State 1 min 3700 A at 40 °C Ambient Temp, in Free Air, from a Cold State 1 s 2960 A at 40 °C Ambient Temp, in Free Air, from a Cold State 30 s 1208 A |
| Massimo potere di interruzione: | cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 440 V 5000 A |
| Tensione nominale di isolamento (Ui): | secondo IEC 60947-4-1 e VDE 0110 (Gr. C) 1000 V secondo UL/CSA 600 V |
| Tensione di tenuta ad impulso (Uimp): | Circuito Principale 8 kV |
| Massima frequenza di commutazione elettrica: | AC-1 300 cicli orari AC-3 300 cicli orari |
| Durata meccanica: | 5 milione |
| Massima frequenza di commutazione meccanica: | 300 cicli orari |
| Limiti d'esercizio bobina: | (acc. to IEC 60947-4-1) 0.85 x Uc Min. ... 1.1 x Uc Max. (at θ ≤ 70 °C) |
| Tensione nominale circuito di controllo (Uc): | 50 Hz 100 ... 250 V 60 Hz 100 ... 250 V Funzionamento in DC 100 ... 250 V |
| Perdita di potenza: | a Condizioni Operative Nominali per Polo 72 W |
| Tempo di manovra: | Between Coil De-energization and NO Contact Opening 45 ... 80 ms Between Coil Energization and NO Contact Closing 30 ... 60 ms |
| Sezioni dei cavi-circuito principale: | Flessibile 2 x 70 ... 185 mm² Rigid Al-Cable 1 x 185 ... 240 mm² Rigid Cu-Cable 1 x 6 ... 300 mm² Rigid Cu-Cable 2 x 70 ... 185 mm² |
| Sezioni dei cavi-circuito ausiliario: | Flexible with Ferrule 1x 0.75 ... 2.5 mm² Flexible with Ferrule 2x 0.75 ... 2.5 mm² Flexible with Insulated Ferrule 2x 0.75 ... 2.5 mm² Flessibile 2x0.75 ... 2.5 mm² Solid 2 x 1 ... 4 mm² Stranded 2 x 1 .... 4 mm² |
| Capacità di connessione: | Flessibile 2 x 70 ... 185 mm² Rigid Cu-Cable 2 x 70 ... 185 mm² |
| Grado di protezione: | secondo IEC 60529, IEC 60947-1, EN 60529 Terminali Ausiliari IP40 secondo IEC 60529, IEC 60947-1, EN 60529 Bobine IP20 secondo IEC 60529, IEC 60947-1, EN 60529 Terminali Principali IP00 |
| Coppia di serraggio: | Cable Lug 9 N·m Circuito Principale 22 ... 43 N·m |
| Tipo di morsetto: | Main Circuit: Bars |
| Nome prodotto: | Contattori oltre 100A |
| DIMENSIONI E PESO | |
| Larghezza prodotto: | 184 mm |
| Profondità prodotto: | 180 mm |
| Altezza prodotto: | 225 mm |
| Peso netto prodotto: | 5.7 kg |
Non ci sono recensioni
Scheda tecnica
- Tipologia: Contattori
- Tensione: 400/440VAC
- Poli: 4P
- Ampere: 525A
