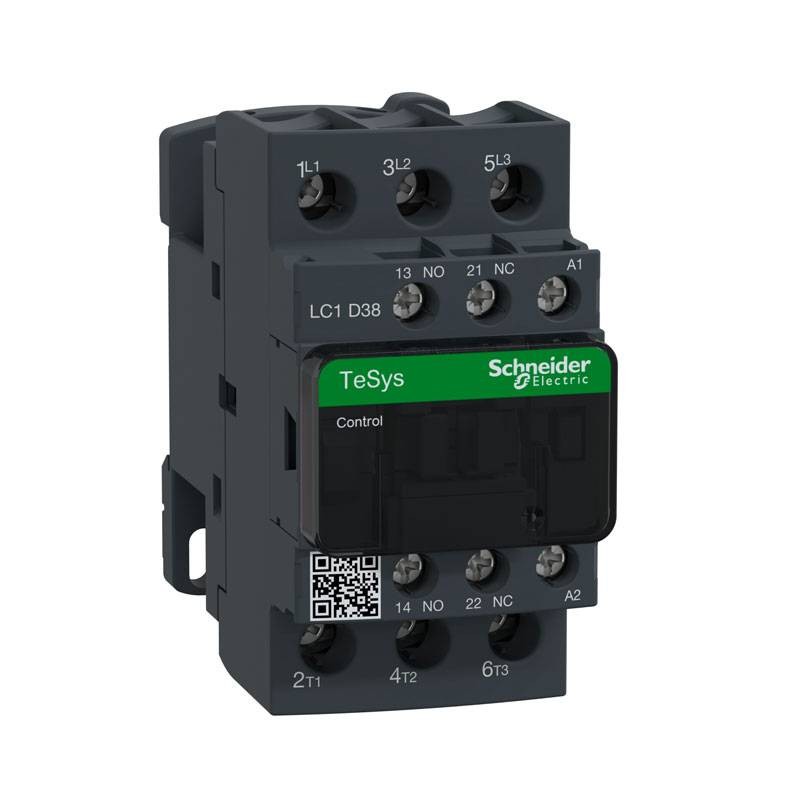

Contattore Schneider TeSys LC1D 3P 38A AC3 220V AC LC1D38M7
SNR LC1D38M7
3389110352320
Contattore Schneider TeSys LC1D con le seguenti caratteristiche:
- Numero di poli: 3
- Tensione nominale di impiego Ue: <= 690 V "CA" 25...400 Hz Circuito di potenza - <= 300 V DC Circuito di potenza
- Corrente termica convenzionale in aria aperta: 10A a <60 °C per circuito segnalazione - 50A a <60 °C per Circuito di potenza
- Tipo circuito di controllo: CA a "50/60 Hz"
- Composizione contatto ausiliario: 1 NO + 1 NC
- Tensione minima di commutazione: 17V per circuito segnalazione
- Corrente minima di commutazione: 5 mA per circuito segnalazione
Contattore Schneider TeSys LC1D 3P 38A AC3 220V AC LC1D38M7
137,48 €
137,48 €
iva inclusa
iva inclusa
Pagabile anche in 3 rate senza interessi da:
45,83€
Per ordini tra i 120€ e i 5.000€ puoi pagare fino a 24 rate con
Articoli disponibili: 11
Spesso comprati insieme
Vantaggi:
- Contattore D di TeSys, 3 poli (3NO), per applicazioni di controllo del motore fino a 38 A/690V AC-3 (18,5 kW a 400 V)
- Dispone di una bobina AC da 220V da 50/60 Hz, contatti ausiliari integrati 1NO+1NC (certificato a specchio NC), collegamento mediante morsetti a vite
- Per velocità di funzionamento fino a 3600 cicli/ora e ambienti fino a 60°C
- Dispone di elevata affidabilità e durata
- Compatto (larghezza 45mm), montaggio su guida DIN o fissaggio a vite
- Certificazione secondo diverse norme (IEC, UL, CSA, CCC, EAC), conformità Green Premium (RoHS/REACh)
Tensione nominale di impiego:
- <= 690 V "CA" 25...400 Hz Circuito di potenza
- <= 300 V DC Circuito di potenza
Corrente nominale di impiego:
- 50 A 60 °C) "CA" AC-1 per Circuito di potenza a <= 440 V
- 38 A 60 °C) "CA" AC-3 per Circuito di potenza a <= 440 V
- 38 A 60 °C) "CA" AC-3e per Circuito di potenza a <= 440 V
Potenza motore:
- 18,5 kW a 500 V "CA" "50/60 Hz" (AC-3)
- 18,5 kW a 660...690 V "CA" "50/60 Hz" (AC-3)
- 7,5 kW a 400 V "CA" "50/60 Hz" (AC-4)
- 18,5 kW a 380...400 V "CA" "50/60 Hz" (AC-3)
- 9 kW a 220...230 V "CA" "50/60 Hz" (AC-3)
- 18,5 kW a 415...440 V "CA" "50/60 Hz" (AC-3)
- 18,5 kW a 500 V "CA" "50/60 Hz" (AC-3e)
- 18,5 kW a 660...690 V "CA" "50/60 Hz" (AC-3e)
- 18,5 kW a 380...400 V "CA" "50/60 Hz" (AC-3e)
- 9 kW a 220...230 V "CA" "50/60 Hz" (AC-3e)
- 18,5 kW a 415...440 V "CA" "50 /60 Hz" (AC-3e)
Potenza motore in hp:
- 10 hp a 230/240 V per 3 fasi motori" CA" "50/60 Hz"
- 10 hp a 200/208 V per 3 fasi motori" CA" "50/60 Hz"
- 5 hp a 240 V per 1 fase motori" CA" "50/60 Hz"
- 20 hp a 480 V per 3 fasi motori" CA" "50/60 Hz"
- 25 hp a 600 V per 3 fasi motori" CA" "50/60 Hz"
Corrente termica convenzionale in aria aperta:
- 10 A a <60 °C per circuito segnalazione
- 50 A a <60 °C per Circuito di potenza
Potere di chiusura nominale Irms:
- 140 A "CA" per circuito segnalazione conforme a IEC 60947-5-1
- 250 A DC per circuito segnalazione conforme a IEC 60947-5-1
- 550 A a 440 V per Circuito di potenza conforme a IEC 60947
Corrente nominale ammissibile di breve durata:
- 60 A a <40 °C - 10 min per Circuito di potenza
- 430 A a <40 °C - 1 s per Circuito di potenza
- 150 A a <40 °C - 1 min per Circuito di potenza
- 310 A a <40 °C - 10 s per Circuito di potenza
- 100 A - 1 s per circuito segnalazione
- 120 A - 500 ms per circuito segnalazione
- 140 A - 100 ms per circuito segnalazione
Calibro del fusibile associato:
- 10 A gG per circuito segnalazione conforme a IEC 60947-5-1
- 63 A gG a <= 690 V coordinamento Tipo 1 per Circuito di potenza
- 63 A gG a <= 690 V coordinamento Tipo 2 per Circuito di potenza
Tensione nominale di isolamento:
- 600 V CSA certificato Circuito di potenza
- 600 V UL certificato Circuito di potenza
- 690 V conforme a IEC 60947-1 circuito segnalazione
- 600 V CSA certificato circuito segnalazione
- 600 V UL certificato circuito segnalazione
- 690 V conforme a IEC 60947-4-1 Circuito di potenza
Caratteristiche:
- Durata meccanica: 15 Mcicli
- Tipo circuito di controllo: CA a "50/60 Hz"
- Composizione contatto ausiliario: 1 NO + 1 NC
- Tipo con collegamento meccanico: 1 NO + 1 NC conforme a IEC 60947-5-1
- Tensione minima di commutazione: 17 V per circuito segnalazione
- Corrente minima di commutazione: 5 mA per circuito segnalazione
- Resistenza di isolamento: > 10 MOhm per circuito segnalazione
- Dimensioni: altezza 85 mm - larghezza 45 mm - profondità 92 mm
- Peso: 380 grammi
Scheda tecnica
- Tipologia:
- Contattori
- Tensione:
- 220V
- Poli:
- 3P
- Grado di protezione:
- IP20
- Ampere:
- 38A
