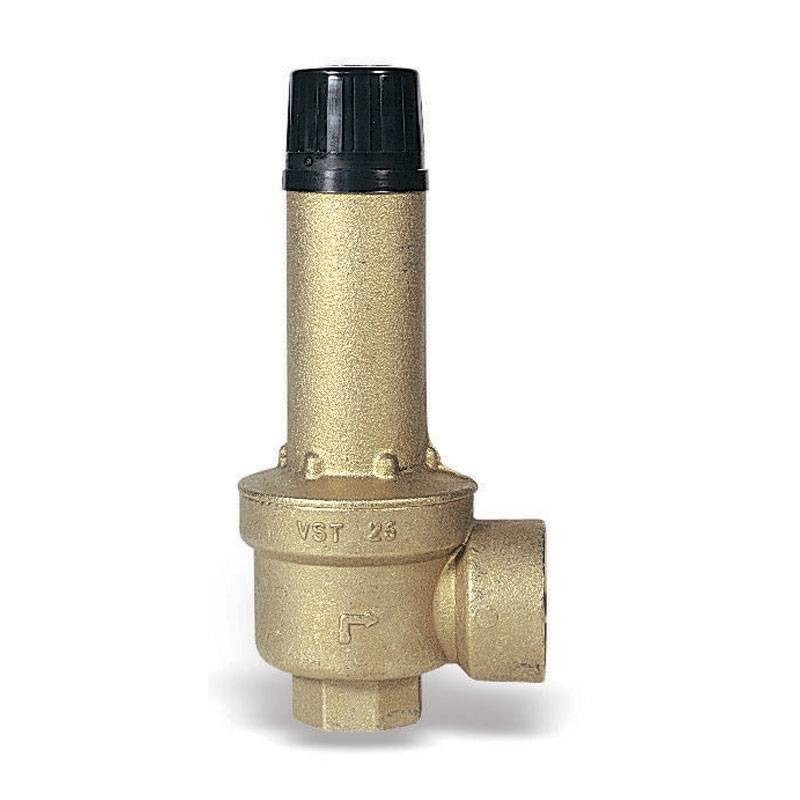

Valvola di sicurezza VST Watts 4 BAR 1-1 1/4" 0214140
CZZ 0214140
8019001006821
Valvola a membrana con taratura fissa a 4 bar, conforme alla direttiva PED 2014/68/EU e certificata INAIL. Affidabilità e sicurezza per impianti termici.
-
Pressione tarata: 4 bar taratura fissa
-

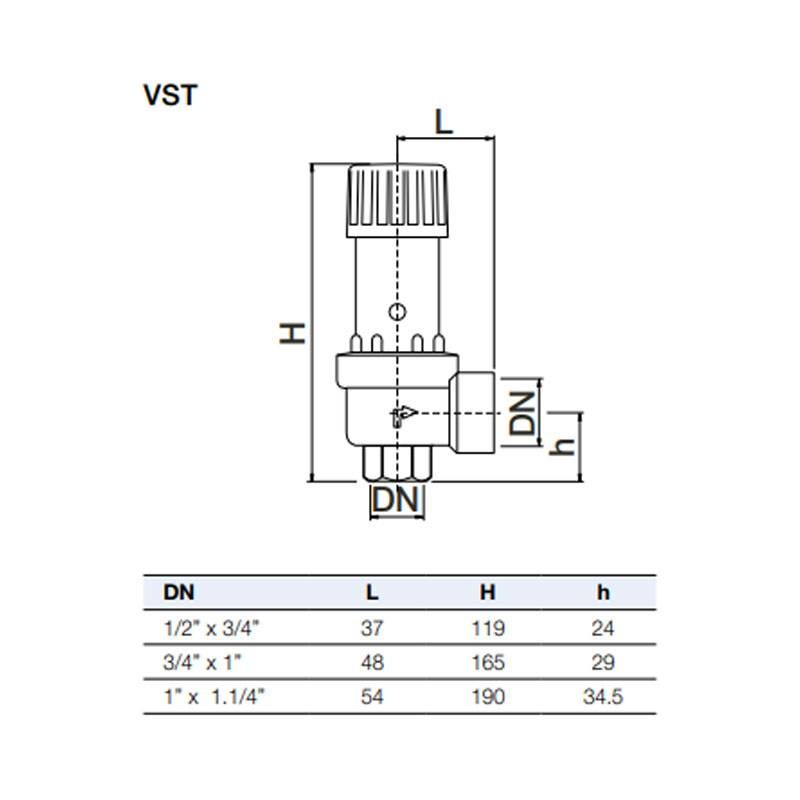

DN (diametro nominale) 1 1/4 pollici
-
Attacchi FF (femmina-femmina) con uscita maggiorata
-
Qualificazione INAIL ex ISPESL conforme alla normativa
-
Corpo e calotta in ottone CW617N
-
Temperatura di esercizio: -10 ÷ 120 °C
-
Fluidi compatibili: acqua o miscela acqua/glicole fino al 50%
-
Conforme alla Direttiva PED 2014/68/EU CE0425
134,76 €
Articoli disponibili: 5
: 2
Pagabile anche in 3 rate senza interessi da:
44,92€
Per ordini tra i 120€ e i 5.000€ puoi pagare fino a 24 rate con
Valvola di Sicurezza VST Watts certificata per impianti a fluido
La valvola VST Watts da 1-1/4 è progettata per garantire la protezione automatica dei generatori di calore e degli impianti idraulici da sovrapressioni. L'attivazione è completamente meccanica, senza alimentazione esterna, rendendola ideale per impianti ad alta affidabilità e sicurezza.
L'elemento di tenuta a membrana assicura una risposta precisa alla pressione di esercizio, proteggendo l'impianto quando la pressione supera il limite prefissato di 4 bar. Inoltre, la valvola è omologata secondo le normative INAIL e certificata CE, rendendola adatta anche per impianti soggetti a collaudo e controlli tecnici.
Applicazioni ideali:
-
Impianti di riscaldamento civili e industriali
-
Caldaie a combustibile solido o liquido
-
Sistemi chiusi con accumulo termico
-
Impianti idraulici con fluido termovettore (acqua/glicole)
Impiego
Le valvole di sicurezza Serie VST sono generalmente utilizzate negli impianti di riscaldamento a circuito chiuso con potenza nominale superiore a 35kW e che utilizzano acqua calda con temperatura inferiore a 110°C. La funzione della valvola di sicurezza è quella di proteggere il generatore e l'impianto da improvvisi aumenti di pressione non previsti.
Le cause di intervento della valvole possono essere di vario tipo:
-
innalzamento della temperatura del fluido in esercizio al di sopra del valore massimo prefissato con conseguente espansione non compensata;
-
insufficiente dimensionamento del vaso di espansione;
-
eccessiva pressione di riempimento del circuito
La valvola di sicurezza rimane pertanto inattiva quando il funzionamento dell'impianto è normale.
Funzionamento
Il fluido contenuto nell'impianto esercita una pressione sull'otturatore, questa spinta viene contrastata dalla molla fino a quando la pressione supera il valore di taratura dichiarato. L'otturatore comincia quindi lentamente ad aprirsi, permettendo l'afflusso di acqua che va a gonfiare la membrana. La valvola si apre e scarica in atmosfera, impedendo alla pressione dell'impianto di raggiungere limiti pericolosi per il generatore e per i componenti dell'impianto stesso. L'otturatore compie tutta la sua corsa prima che la pressione del fluido sia del 10% superiore al valore della pressione di taratura (sovrapressione). La chiusura della valvola avviene prima che la pressione si abbassi di un valore inferiore del 20% della pressione di taratura (scarto di chiusura). La maggiorazione del diametro della bocca di uscita rispetto alla bocca di entrata conferisce alla valvola elevate capacità di scarico. Le caratteristiche dei materiali impiegati impediscono nel tempo fenomeni di grippaggio.
Non ci sono recensioni
Scheda tecnica
- Tipologia: Valvole di sicurezza
- Attacco: F/F
- Raccordi: 1-1/4 pollici
