VOCI DI CAPITOLATO:

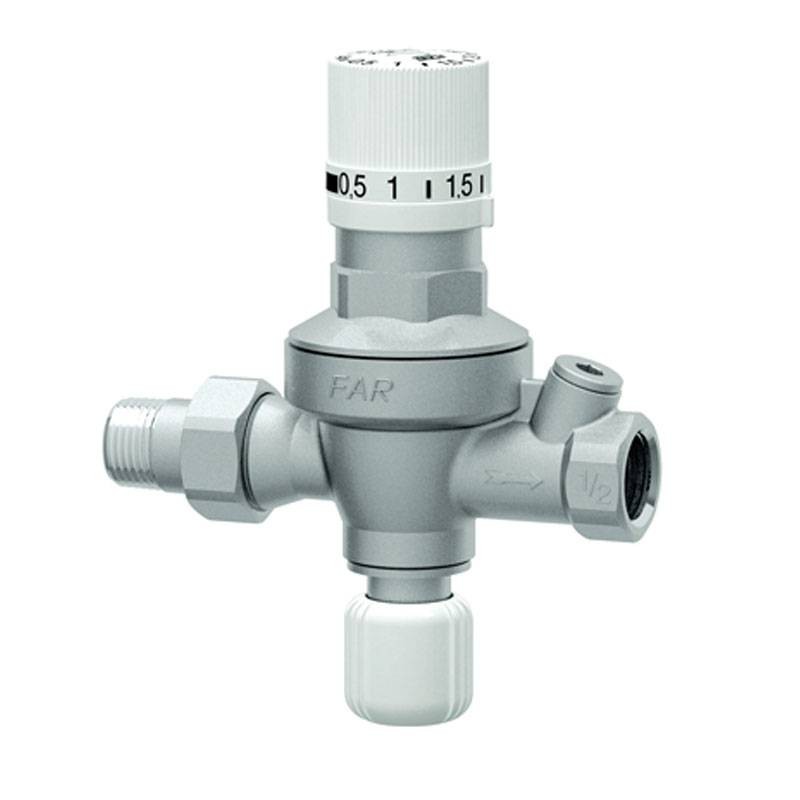

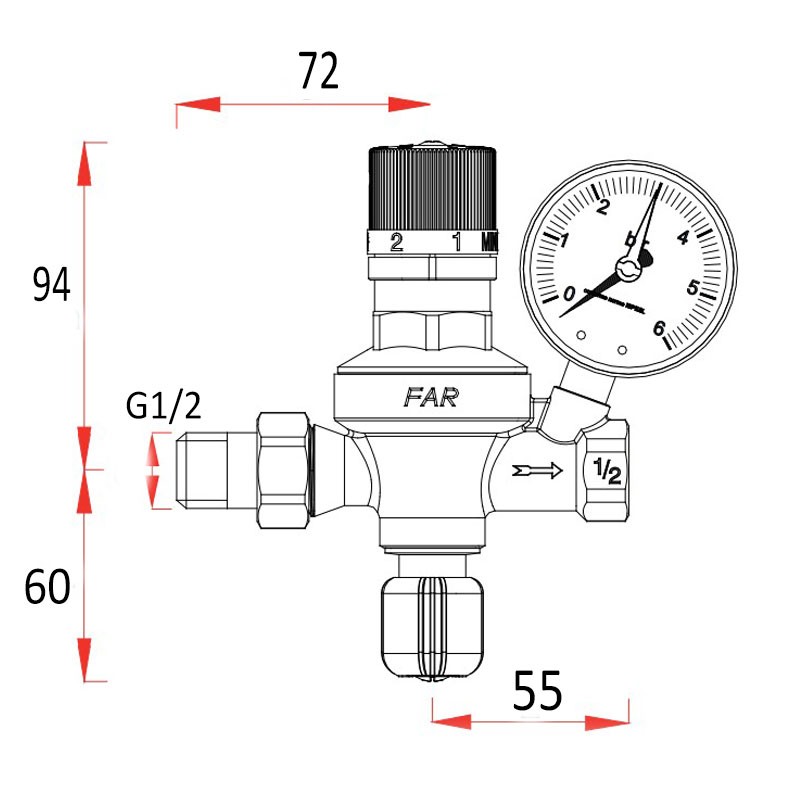

• Gruppo di riempimento automatico per impianti a circuito chiuso completo di manopola numerata, in ottone cromato, con attacco in entrata da 1/2 maschio (bocchettone), attacco in uscita da 1/2 femmina, attacco manometro da 1/4 femmina, filtro, valvola di ritegno, rubinetto d'arresto, vite di taratura. Temperatura max di esercizio 95°C. Temperatura min di esercizio 5°C. Pressione max a monte 10 bar. Pressione di taratura 0,5÷4 bar.



Panoramica:

Sugli impianti di riscaldamento o di condizionamento è consigliabile installare un gruppo di riempimento, ossia un dispositivo in grado di effettuare automaticamente il riempimento dell'impianto fino alla pressione impostata. L'impiego del gruppo è utile inoltre per compensare gli abbassamenti di pressione dovuti all'espulsione di aria dal circuito tramite le valvole di sfogo.

Le funzioni principali del componente sono le seguenti:

• Impostare la pressione in base alle proprie esigenze impiantistiche
• Interrompere il riempimento al raggiungimento della pressione impostata
• A riempimento avvenuto, anche con una diminuzione di pressione nell'acquedotto, non deve avvenire un'inversione del flusso.




Manopola di apertura/chiusura:

• Avvitando la manopola si chiude l'entrata dell'acqua nel circuito mentre svitandola si apre l'ingresso dell'acqua nel circuito. Una volta effettuato il riempimento dell'impianto è possibile escludere l'acquedotto dal circuito di riscaldamento chiudendo il rubinetto di arresto. Questo permette di evitare che nel caso in cui si verifichi una rottura in una qualsiasi parte del circuito, l'acqua continui a fluire. Nel caso di abbassamento della pressione di esercizio, riaprire la manopola di apertura/chiusura e l'impianto verrà riportato automaticamente alla pressione di taratura impostata inizialmente.




Caratteristiche:

• Temperatura massima di esercizio: 95°C
• Temperatura minima di esercizio: 5°C
• Pressione massima a monte: 10 bar
• Pressione di taratura: 0,5 ÷ 4 bar
• Valvola di ritegno: Pressione differenziale 0,02 bar
• Filtro: 450 m
• Corpo e particolari interni: Ottone CW617N e CB753S
• Molla: Acciaio AISI302
• Membrana riduttore: NBR
• Guarnizione OR: EPDM
• Manopole: ABS
