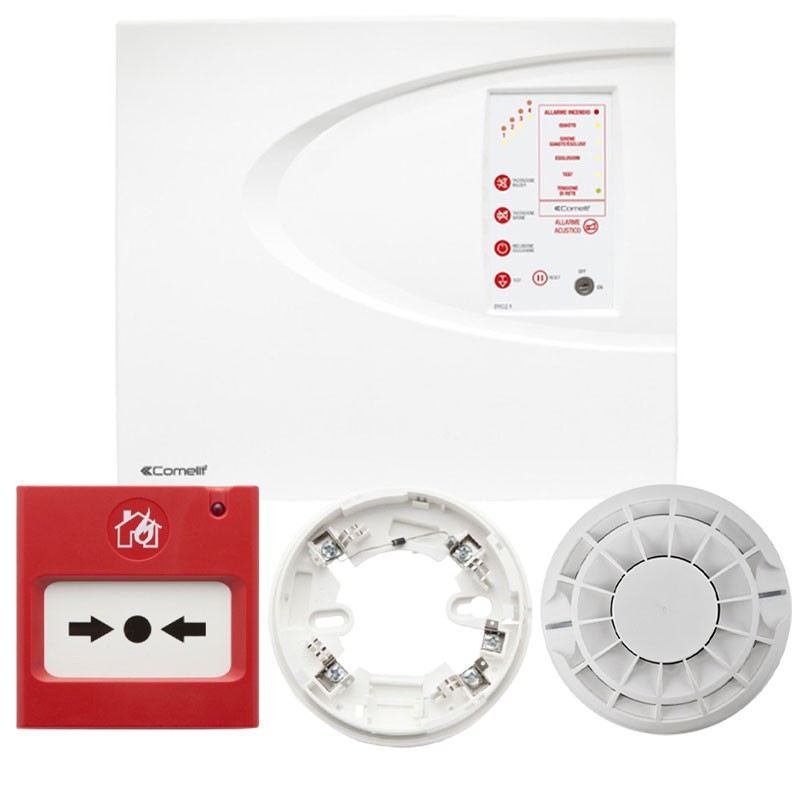

Specifiche dei componenti Kit:

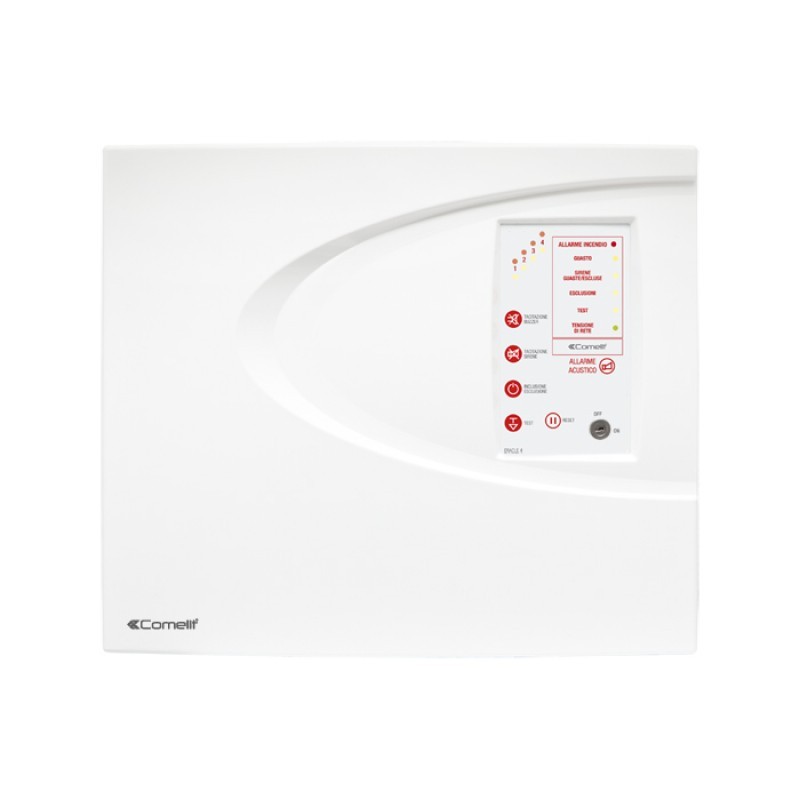

CENTRALE ERACLE CONVENZIONALE 4 ZONE 43CPC004:La ERACLE 4 ZONE:

• E' una centrale di allarme incendio convenzionale che supporta fino a 32 sensori o pulsanti per ogni linea di rivelazione.
• E' dotata di un robusto contenitore plastico e riporta sul frontale tutte le segnalazioni e i comandi conformemente ai requisiti richiesti dalle normative
• Segnalazioni per ciascuna linea di Allarme e Guasto
• Segnalazioni generali di Allarme Incendio, Guasto, Sirene guaste/escluse, esclusioni, Test, Tensione di Rete
• Comandi per Tacitazione Buzzer, Tacitazione Sirene, Inclusione/Esclusione, Test, Reset e Allarme Acustico
• Impedenza di fine linea attiva per monitoraggio continuo delle line di rivelazione
• Walk Test
• Livelli di accesso protetti per mezzo di chiave di sicurezza
• Batteria per alimentazione secondaria 12 VDC / 7 Ah
• Certificazione secondo EN 54-2 e EN 54-4.

• Numero di zone di rivelazione disponibili 4
• Sensori e pulsanti Comelit per zona (max) (n°) 32
• Led per la segnalazione dello stato delle zone Sì
• Buzzer interno Sì
• Protezione livello 2 Chiave Meccanica
• Normative EN EN54-2, EN54-4
• Grado di protezione IP IP30
• Contenitore Plastica
• Colore del prodotto Bianco
• Peso del prodotto senza batteria (g) 2100
• Temperatura di funzionamento (°C) -5 ÷ 40
• Umidità di funzionamento (RH max @40°C) (%) 0 ÷ 96
• Dimensioni: Altezza (mm) 340 - Larghezza (mm) 290 - Profondità (mm) 100
• Temperatura di stoccaggio (°C) -20 ÷ 60
• Sezione cavi per terminali (mm) 1 ÷ 2.5
• Alimentazione principale 230VAC ±10% (fusibile 0.3A)
• Alimentazione di backup (batterie non fornite) 1x 12VDC, 7Ah, fusibile 2A
• Uscita alimentazione dispositivi ausiliari 24 (0.3A max)
• Assorbimento da rete (mA) 50
• Assorb. max dispositivi collegati con batteria carica (A) 0,7
• Uscite Relè GUASTO e relè ALLARME in scambio con cont. puliti 3A@120 VAC, 3A@60 VDC
• Uscite monitorate 2 (0.3A max ognuna) N° relè incendio 1 (3A@120 Vac; 3A@60 VDC Max) N° di relè guasto 1 (3A@120 Vac; 3A@60 VDC Max)
• Uscite circuito per sirene 24VDC/0.3A, fusibile 0.3A
• Uscite circuito per sirene 2 24VDC/0.3A, fusibile 0.3A
• Soglie delle zone Allarme (mA) 10 ÷ 110
• Alimentazione e soglie delle zone Corto
• Circuito >110
• Soglie delle zone Guasto o Interruzione di linea (mA) 0 ÷ 2
• Tensione di alimentazione e Soglie zone
• Modalità normale (mA) 2 ÷ 10
• Alimentazione per dispositivi esterni 24 (0.3A max)
• Notifiche Led

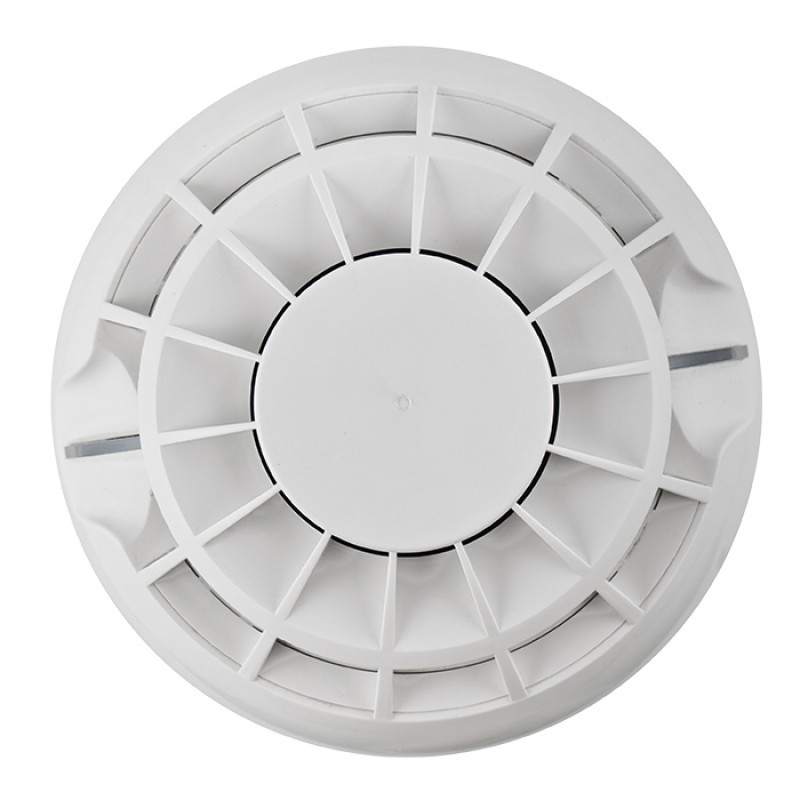

RIVELATORE OTTICO DI FUMO CONVENZIONALE 43RFU100:

Il rivelatore 43RFU100 è un rivelatore ottico di fumo con algoritmo digitale di elaborazione del segnale particolarmente sensibile ed è in grado di rilevare la presenza di fumo anche negli stadi iniziali dello sviluppo dell'incendio. Le sue caratteristiche di rivelazione lo rendono adatto anche in applicazioni come uffici e scuole, supermercati ecc. laddove la rivelazione precoce dello sviluppo dell'incendio ha una fondamentale importanza. Analisi del segnale digitale a microprocessore. Design a basso profilo. Segnalazioni luminose mediante 2 led che garantiscono una visibilità 360°. Indicazione dello stato ogni 8 secondi. Certificazione secondo EN 54-7.

• Tipo di punto di rivelazione Rivelatore ottico di fumo
• Auto diagnosi Sì
• Indicatori a LED 2, visibilità 360°
• Compensazione della deriva Sì
• Tempo di assestamento all'alimentazione (s) (secs) 30
• Normative EN EN54-7
• Grado di protezione IP IP30
• Colore del prodotto Bianco
• Temperatura di funzionamento (°C) -10 ÷ 60
• Umidità di funzionamento (RH max @40°C) (%) 0 ÷ 96
• Sezione cavi per terminali (mm) 0.4 ÷ 2.5
• Altezza base inclusa (mm) 42
• Peso del prodotto (g) 160
• Alimentazione 9÷30 (12÷24 VDC Nominale)
• Corrente assorbita in allarme con basi 43RBX000 e 43RBX001 20mA, 12÷30VDC
• Corrente assorbita in allarme con base tipo 43RBX003 18mA @ 9VDC, 29mA @ 12VDC, 32mA @ 15VDC
• Consumo medio in stato inattivo <50µA
• Uscita in stato d'allarme per segnalazione remota 20mA@3.3VDC
• Larghezza (mm) 102
• Tensione di funzionamento 9÷30 (12÷24 VDC Nominale)

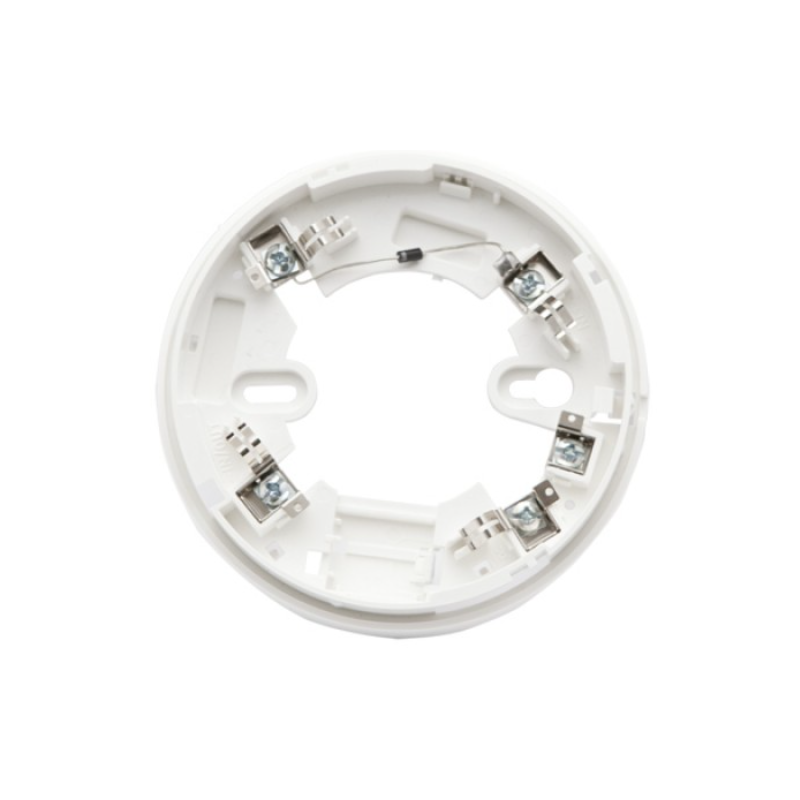

BASE CON DIODO PER SENSORI CONVENZIONALI 43RBX001:

La base standard con diodo per rivelatori convenzionali ha un design a basso profilo ed un sistema di collegamento al sensore estremamente affidabile consentendo anche un bloccaggio di sicurezza del rivelatore. La presenza del diodo consente di rivelare la rimozione del rivelatore dalla sua base.

• Colore del prodotto Bianco
• Tipo materiali di rivestimento ABS
• Altezza (mm) 11
• Diametro (mm) 102
• Peso del prodotto (g) 42
• Umidità di funzionamento (RH max @40°C) (%) 0 ÷ 96
• Temperatura di funzionamento (°C) -10 ÷ 60

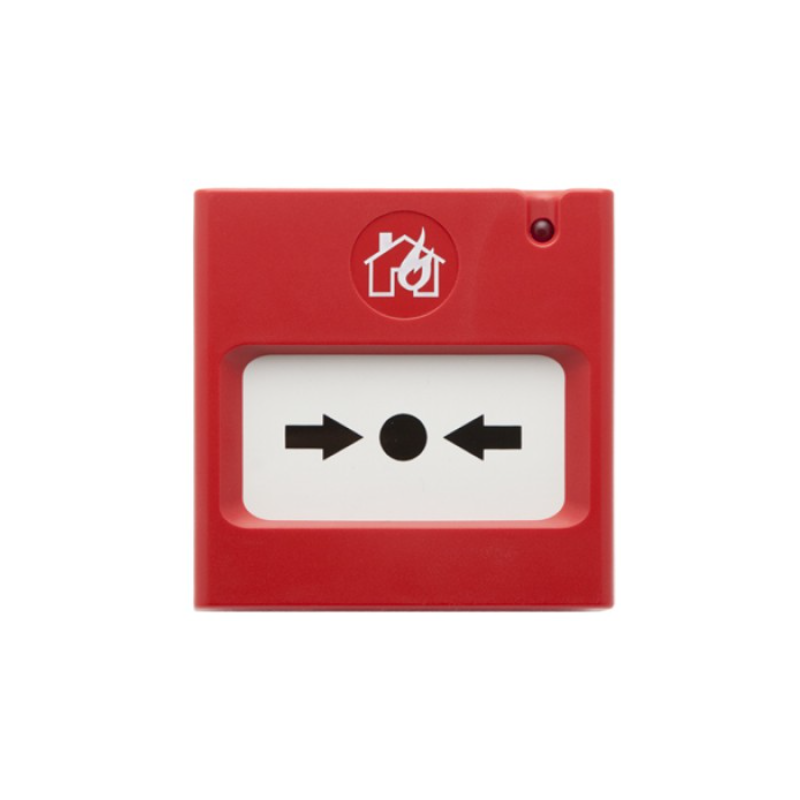

PULSANTE DI ALLARME MANUALE CONVENZIONALE 43PAM000:

Punto di richiamo manuale con grado di protezione IP40, progettato per essere utilizzato in sistemi di rilevamento convenzionali. Il punto di richiamo è dotato di chiavetta in plastica di ripristino (fornita a corredo) e, quando viene attivato premendo il punto indicato, invia un segnale di allarme alla centrale. È munito di un LED frontale per segnalare lo stato d'allarme o di test. Elemento flessibile ripristinabile con chiave speciale. Montaggio a parete. Contenitore rosso in ABS. Certificazione secondo EN54-11.

• Tipo di elemento frangibile Resettabile
• Isolatore Sì
• Grado di protezione IP IP40
• Tipo materiali di rivestimento ABS
• Colore del prodotto Rosso
• Larghezza (mm) 90
• Altezza (mm) 90
• Profondità (mm) 56
• Tipo di punto di rivelazione Pulsante di allarme manuale
• Normative EN EN54-11
• Sezione cavi per terminali (mm) 0.4 ÷ 2.5
• Peso del prodotto (g) 150
• Umidità di funzionamento (RH max @40°C) (%) 0 ÷ 96
• Temperatura di funzionamento (°C) -10 ÷ 60
• Tensione di funzionamento 9÷30 (12÷24 nominale)
• Tensione di alimentazione 9÷30 (12÷24 nominale)
• Consumo di corrente in allarme 23@15V / 38@24V / 48@30V
