Cavo media tensione unipolare RG26H1M16 1x35 mmq 18/30 kV
9X9 RG26H1M161X35-36
Cavo unipolare media tensione RG26H1M16 18/30 kV, Isolamento HEPR G26, guaina LS0H, con le seguenti caratteristiche:
-
Conduttore: Rame rosso, rigido compatto, classe 2
-
Sezione: 35 mmq
-
Diametro esterno: 25,4 mm
-
Diametro conduttore: 7 mm
-
Spessore isolamento: 4,5 mm
-
Spessore guaina: 1,8 mm
-
Tensione nominale: 18/30 kV
-
Tensione massima: 36 kV
Il prezzo di vendita è inteso al metro.
I produttori dei nostri cavi sono:
- Baldassari cavi
- Icel
- La Triveneta
- Prysmian
Prodotto che non beneficia del diritto di recesso (Cavo sottoposto a lavorazione di taglio e quindi non rimborsabile)
A seconda della lunghezza e/o del diametro del cavo, il trasporto potrebbe richiedere l
utilizzo di bobine. Questa opzione comporta un costo aggiuntivo, che verrà comunicato ad ordine concluso in base alle specifiche esigenze.
15,59 €
Articoli disponibili: 491
: 442
Paga in 3 rate senza interessi per ordini da 30€ a 2000€
Per ordini tra i 120€ e i 5.000€ puoi pagare fino a 24 rate con
2 anni di garanzia
Cavo RG26H1M16 affidabilità, sicurezza e prestazioni elevate
Il cavo unipolare RG26H1M16 è progettato per il trasporto di energia elettrica in media tensione fino a 30 kV, in applicazioni dove sono richieste elevate prestazioni termiche e meccaniche. Grazie all'isolamento in gomma HEPR di qualità G26 e alla guaina LS0H (Low Smoke Zero Halogen), il prodotto assicura una maggiore resistenza al calore, una buona flessibilità di posa e un elevato livello di sicurezza in caso d'incendio.
Isolamento in HEPR G26: massima resistenza termica e meccanica
Il cuore tecnico del cavo è il suo isolamento in gomma HEPR G26 senza piombo, conforme alla norma HD 620 DIH 2. Questo materiale permette una temperatura di esercizio continua fino a 105°C, superando i limiti dei tradizionali cavi in PVC o XLPE. In caso di sovraccarico, è possibile un impiego con incrementi di corrente fino al 10% in più, mantenendo l'affidabilità dell'impianto anche in condizioni critiche.
Struttura tecnica robusta e performante

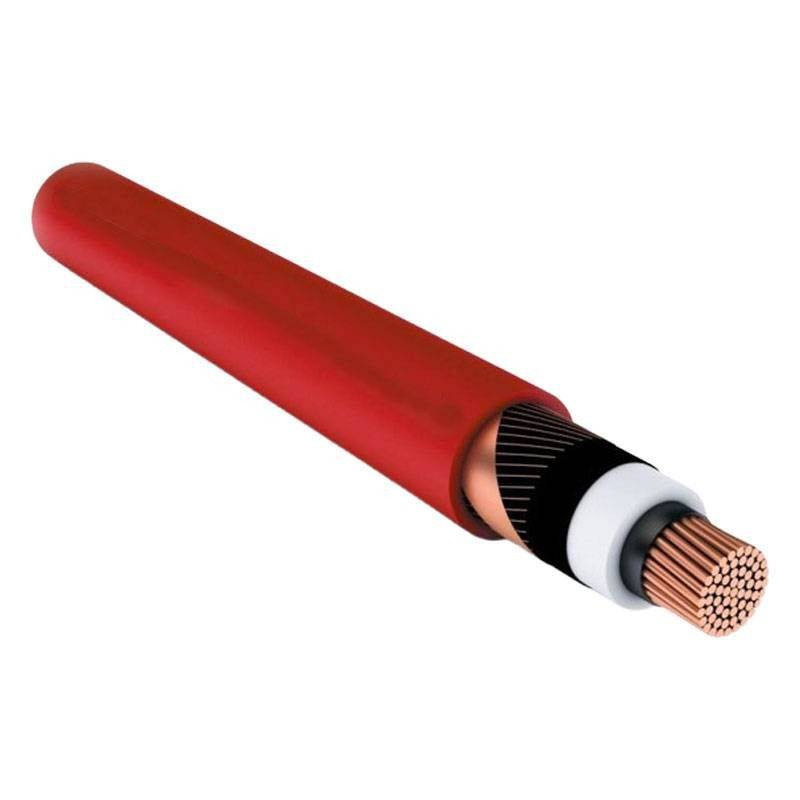

Il cavo è dotato di un conduttore in rame rosso rigido, compatto, classe 2, con strato semiconduttore estruso e pelabile a freddo, che garantisce una perfetta omogeneità del campo elettrico. Il sistema di schermatura con fili di rame e nastro in controspirale offre un'efficace protezione elettromagnetica. La guaina esterna in materiale termoplastico LS0H qualità M16, di colore rosso, assicura bassa emissione di fumi e assenza di alogeni, ideale per installazioni in ambienti chiusi, con presenza di apparecchiature sensibili o ad alto affollamento.
Ampia versatilità di posa e utilizzo
Il cavo RG26H1M16 è indicato per il trasporto di energia tra cabine di trasformazione e grandi utenze, ma trova largo impiego anche in impianti industriali, edifici civili, infrastrutture e ambienti a rischio incendio. È adatto per posa in aria, in tubo, in canale e anche interrata, in conformità alla norma CEI 11-17 art. 4.3.11. È consigliata una protezione aggiuntiva in caso di esposizione ai raggi UV.
Prestazioni elettriche e termiche ottimizzate
La tensione nominale di 18/30 kV e la tensione massima di esercizio di 36 kV rendono il cavo adatto a impianti MT di tipo industriale o infrastrutturale. Le temperature operative variano da -15°C a +105°C, con punta di 300°C in corto circuito, mentre il raggio minimo di curvatura è di 14 volte il diametro del cavo, pari a 25,4 mm. Il massimo sforzo di trazione è di 60 N/mm².
Caratteristiche Tecniche Cavo RG26H1M16
| Parametro | Valore |
|---|---|
| Tipo cavo | RG26H1M16 |
| Conduttore | Rame rosso rigido compatto, classe 2 |
| Sezione | 35 mmq |
| Diametro conduttore | 7 mm |
| Strato semiconduttore | Estruso, pelabile a freddo |
| Isolamento | Gomma HEPR G26 (HD 620 DIH 2), senza piombo |
| Spessore isolamento | 4,5 mm |
| Schermo | Fili di rame + nastro in controspirale |
| Guaina esterna | LS0H qualità M16 |
| Spessore guaina | 1,8 mm |
| Colore guaina | Rosso |
| Diametro esterno | 25,4 mm |
| Tensione nominale | 18/30 kV |
| Tensione massima | 36 kV |
| Temperatura esercizio | -15°C ÷ +105°C |
| Temperatura max corto circuito | 300°C |
| Temperatura minima posa | 0°C |
| Raggio minimo di curvatura | 14 × Ø cavo |
| Sforzo massimo di trazione | 60 N/mm² |
| Portata in aria (30°C – trifoglio) | 212 A |
| Portata in aria (30°C – piano) | 248 A |
| Portata interrata (trifoglio) | 199 A |
| Portata interrata (piano) | 206 A |
| Normativa posa | CEI 11-17 – posa in aria, tubo, canale o interrata |
