Panoramica:

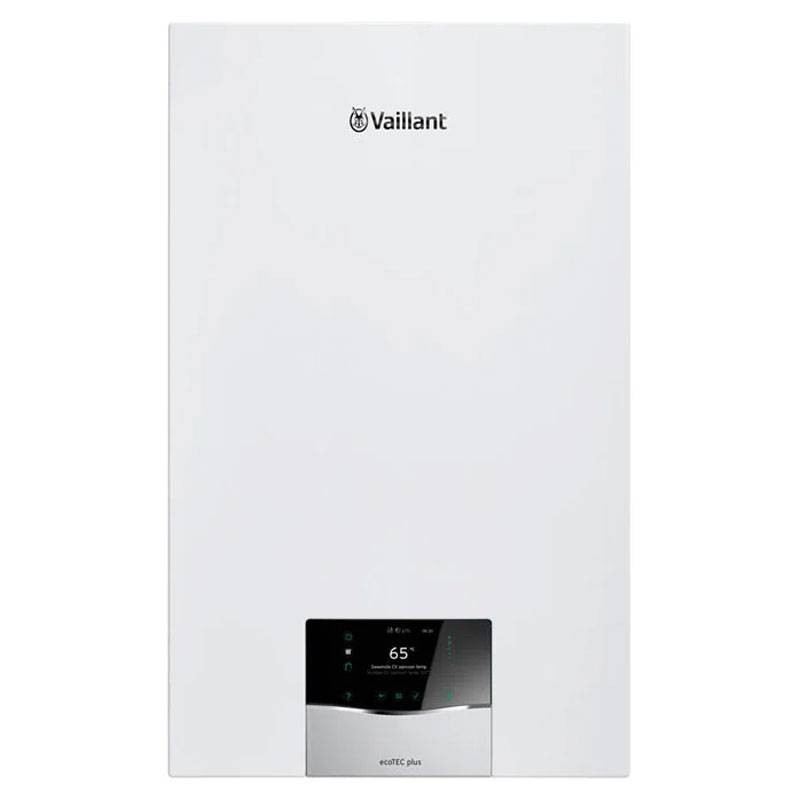

La nuova ecoTEC plus VMW è stata rinnovata per raggiungere un'efficienza di livello superiore - efficienza etas pari al 94% - garantendo sempre il massimo comfort sanitario e offrendo una miglior utilizzabilità al cliente.

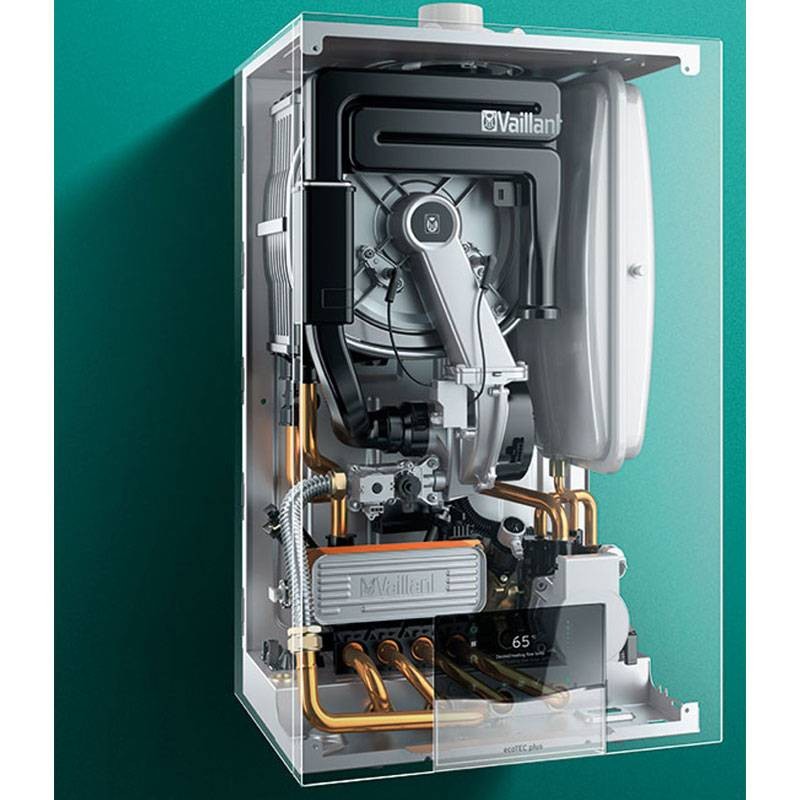

Il più importante sviluppo di questo prodotto è il sistema di rilevamento gas di alimentazione IoniDetect, che in abbinamento alla tecnologia ADA di bilanciamento delle pressioni del gas di alimentazione forniscono il più corretto mix aria/gas necessario al fine di ottenere la miglior combustione possibile.

La tecnologia di combustione IoniDetect permette inoltre di utilizzare la caldaia con una miscela di gas contenente fino al 20% di idrogeno.

Il campo di modulazione è stato migliorato ed è stato esteso ad un range fino a 1:9. Queste innovazioni apportate al prodotto, sapientemente orchestrate da un'evoluta elettronica, permettono alla caldaia di adattarsi completamente alle reali richieste dell'impianto di riscaldamento e riducendo al minimo i consumi di gas e corrente.

Caratteristiche:

• Allacciamento del gas lato apparecchio 15mm
• Raccordi riscaldamento mandata/ritorno lato apparecchio G 3/4
• Allacciamenti acqua fredda/ACS lato apparecchio G 3/4
• Collegamento valvola di sicurezza 15mm
• Tubo flessibile per lo scarico della condensa 19mm
• Collegamento per condotto aria-fumi 60/100 mm
• Pressione di allacciamento del gas metano G20 2,0 kPa
• Pressione di allacciamento del gas, gas liquido G31 3,7 kPa
• Portata di gas max. riferita a 15 °C e 1013 mbar, gas secco (produzione di acqua calda sanitaria), G20 2,8 m³/h
• Portata di gas max. riferita a 15 °C e 1013 mbar, gas secco (produzione di acqua calda sanitaria), G31 1,08 m³/h
• Portata di gas max. riferita a 15 °C e 1013 mbar, gas secco (modo riscaldamento), G20 2,8 m³/h
• Portata di gas max. riferita a 15 °C e 1013 mbar, gas secco (modo riscaldamento), G31 1,08 m³/h
• Temperatura fumi min. 35 gradi
• Temperatura fumi max. 85 gradi
• Apparecchi omologati di tipo costruttivo B23, B33, B53(P), C13, C33, C43, C53, C83, C93
• Classe NOx 6
• Emissione NOx ponderata 39,5 mg/kW/h
• Peso (senza imballo, senza acqua) 34 Kg



Dati tecnici potenza/portata termica G20:

• Campo di potenza calorifica nominale a 50/30 °C 3,4 26,4 kW
• Campo di potenza calorifica nominale a 80/60 °C 3,0 24,7 kW
• Max. portata termica riscaldamento 25,5 kW
• Min. portata termica riscaldamento 3,2 kW
• Portata fumi min. 1,49 g/s
• Portata fumi max. 13,46 g/s
• Potenza termica max. ACS 25,7 kW
• Portata termica nominale ACS 26,5 kW
• Campo della portata termica nominale riscaldamento 3,2 25,5 kW
• Campo di regolazione riscaldamento 3,2 25,5 kW
• Rendimento alla portata termica nominale (stazionaria) a 50/30 °C 103,4%
• Rendimento alla portata termica nominale (stazionaria) a 80/60 °C 97,0 %



Dati tecnici potenza/portata termica G31:

• Campo di potenza calorifica nominale a 50/30 °C 5,4 26,4 kW
• Campo di potenza calorifica nominale a 80/60 °C 4,8 24,7 kW
• Max. portata termica riscaldamento 25,5 kW
• Min. portata termica riscaldamento 5,2 kW
• Portata fumi min. 2,43 g/s
• Portata fumi max. 13,26 g/s
• Potenza termica max. ACS 25,7 kW
• Portata termica nominale ACS 26,5 kW
• Campo della portata termica nominale riscaldamento 5,2 25,5 kW
• Campo di regolazione riscaldamento 5,2 25,5 kW
• Rendimento alla portata termica nominale (stazionaria) a 50/30 °C 103,4 %
• Rendimento alla portata termica nominale (stazionaria) a 80/60 °C 97,0%



Dati tecnici riscaldamento:

• Temperatura di mandata max. 85
• Campo di regolazione temperatura di mandata (regolazione di fabbrica: 75 °C) 15 80 ?
• Max. pressione di esercizio, riscaldamento 0,3 MPa (3,0 bar)
• Portata nominale acqua in circolazione, riferita a ?T = 20 K 1.075 l/h
• Prevalenza residua pompa per portata nominale acqua in circolazione 0,025 MPa (0,250 bar)



Dati tecnici Acqua calda sanitaria:

• Portata d'acqua d'avvio 120 l/h
• Portata specifica D (?T = 30 K) 12,6 l/min
• Pressione acqua min. necessaria 0,03 1,0 MPa (0,30 10,0 bar)
• Pressione acqua max. consentita 0,07 MPa (0,70 bar)
• Intervallo di regolazione temperatura dell'acqua calda sanitaria 35 65



Dati tecnici impianto elettrico:

• Tensione nominale / frequenza di rete 230 V / 50 Hz
• Tensione di allacciamento ammessa 190 253 V
• Fusibile 2A
• Potenza elettrica assorbita max. per modo riscaldamento 91W
• Potenza elettrica assorbita max. per modalità acqua calda sanitaria 90W
• Consumo di energia elettrica in standby < 2 W
• Tipo di protezione IP X4 D
