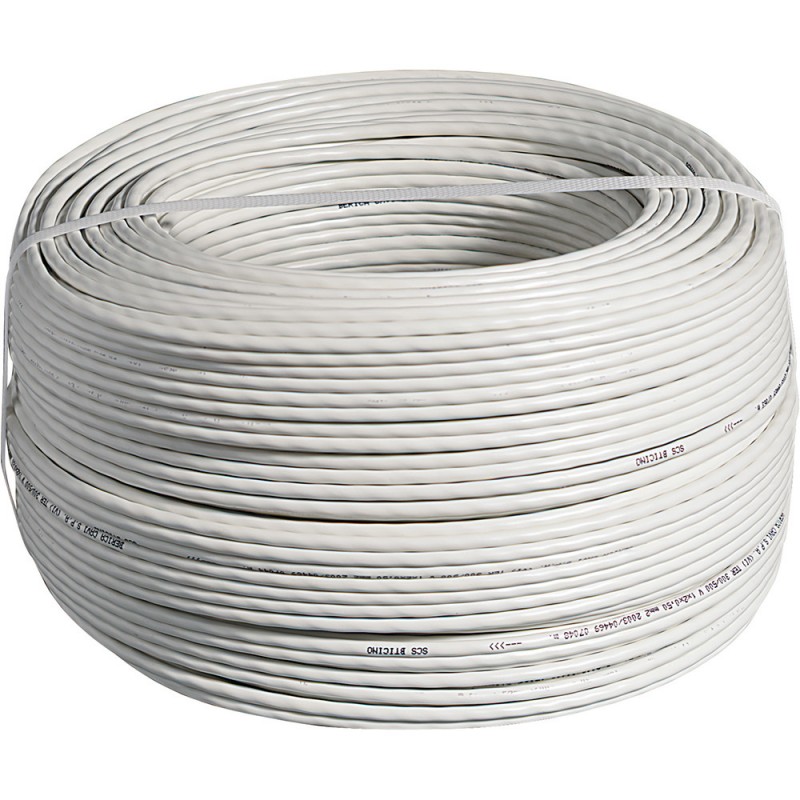

Attraverso questo cavo vengono distribuite le alimentazioni ed i segnali di funzionamento a tutti i dispositivi a BUS del sistema.

Caratteristiche:

• Isolamento 400 V
• Rispondente alle norme: EN50575 EN60811, EN50289, EN50290, EN60228, EN50265-2-1, EN50395, EN50396 come descritto nel documento IMQ CPT 062
• Cavo adatto ad essere interrato in tubazioni (vedere scheda tecnica per dettagli)
• Lunghezza matassa 200 m
• Classe di reazione al fuoco secondo regolamento CPR: Eca
• Tensione di isolamento: 400 V
• Interrabilità: SI (vedi note installative)
• Colore guaina esterna: bianca (RAL 9010)
• Diametro guaina esterna: 5,0 +/- 0,1 mm
• Spessore guaina esterna: 0,7 mm
• Materiale guaina esterna: PVC (RZ)
• Numero conduttori interni: 2 conduttori flessibili intrecciati con guaina e non schermati
• Colore conduttori interni: marrone – marrone/bianco
• Spessore guaina conduttori interni: 0,40 mm
• Diametro guaina conduttori interni: 1,70 mm
• Materiale guaina conduttori interni: Polietilene LDPE
• Materiale conduttori: rame rosso elettrolitico
• Sezione conduttori: 0,50 mmq (16 x 0,20 mmq)
• Temperatura di funzionamento: (-15) – (+70) °C
• Classe di reazione al fuoco: Eca

Il cavo BUS SCS 336904 può essere interrato (protetto da adeguate tubazioni), insieme con altri cavi di segnalazione qualora le tensioni in gioco siano < 50 V. È assolutamente vietato far transitare il cavo 336904 insieme con i cavi di energia, dove le tensioni in gioco siano > 50 V.
Il mancato rispetto delle norme installative autorizza BTicino a declinare ogni responsabilità circa il funzionamento degli impianti realizzati.
