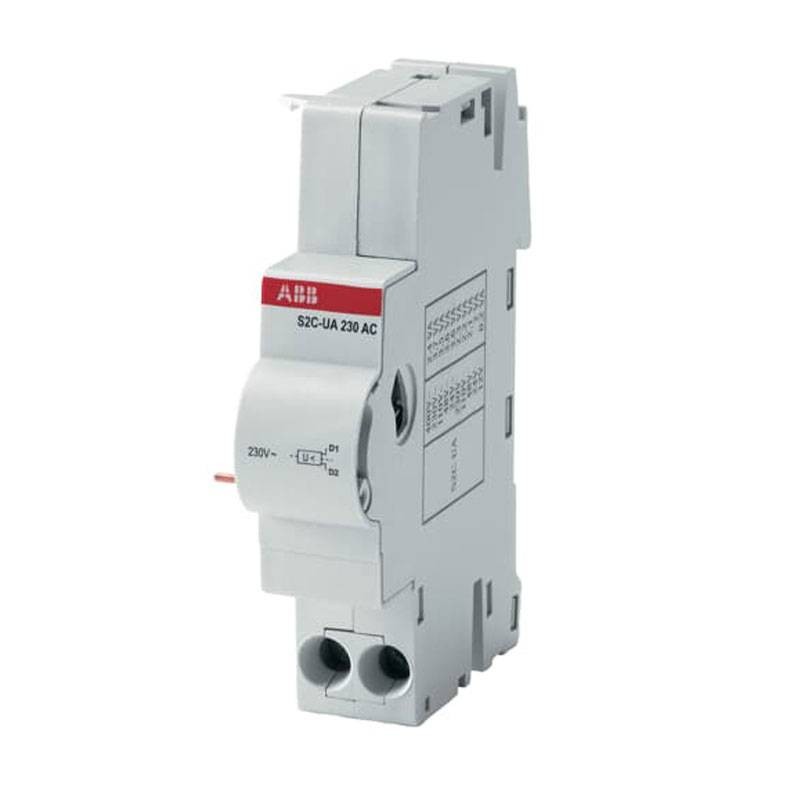

Le bobine di minima tensione proteggono le utenze in caso di mancanza di tensione o di abbassamento della tensione compresa tra il 70% e il 35% del relativo valore nominale. Dopo lintervento è possibile riarmare linterruttore accoppiato quando la tensione è superiore all85% della tensione nominale.

La bobina di minima tensione può essere comandata da un pulsante di emergenza per togliere tensione allimpianto in completa sicurezza. Essa viene montata sul lato sinistro dell'interruttore S800.

I contatti ausiliari sono dispositivi di commutazione secondari che funzionano in combinazione con apparecchiature di commutazione primarie come interruttori automatici, relè e contattori. Questi contatti sono fisicamente collegati al meccanismo di commutazione principale e si attivano contemporaneamente.

A cosa servono? I contatti ausiliari sono utilizzati per varie funzioni, ad esempio auto ritenuta, consenso/blocco, segnalazione, interblocco.

Questa tipologia di bobina consente di realizzare un circuito di emergenza a sicurezza positiva grazie all'apertura del circuito in caso di mancanza di tensione, sia per pressione su un pulsante sia per danneggiamento del circuito d'emergenza. Questo sistema unisce la sicurezza della bobina a minima tensione con la continuità di servizio della bobina a lancio di corrente (in caso di buchi o interruzioni di tensione, al ripristino dell'alimentazione i contatti NO tornano a chiudersi senza la necessità dell'intervento di un operatore).

Può essere utilizzato con gli interruttori della serie SN201 tramite il modulo di interfaccia SN201-IH.

Caratteristiche:

• Serie Abb
• Tensione nominale di funzionamento 230V
• Frequenza 50/60 Hz
• Perdita di potenza 3,7 Watt
• Numero di contatti c/o: 0
• Numero di contatti NC: 0
• Numero di contatti NA: 0
• Numero di sezionatori: 1
• Larghezza: 18 mm
• Altezza: 85 mm
• Profondità: 74 mm
• Peso: 90 grammi
