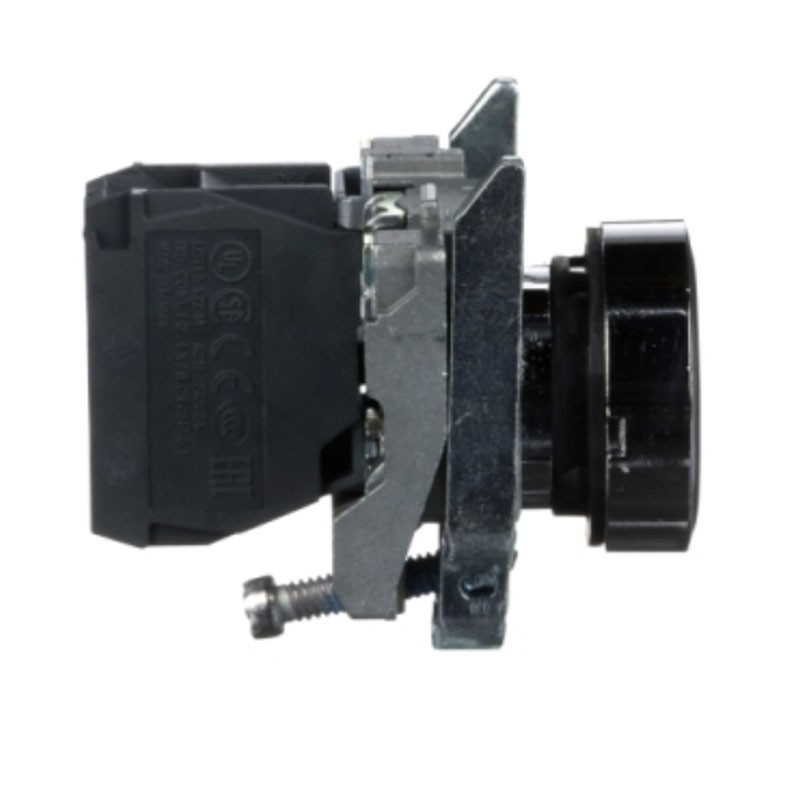

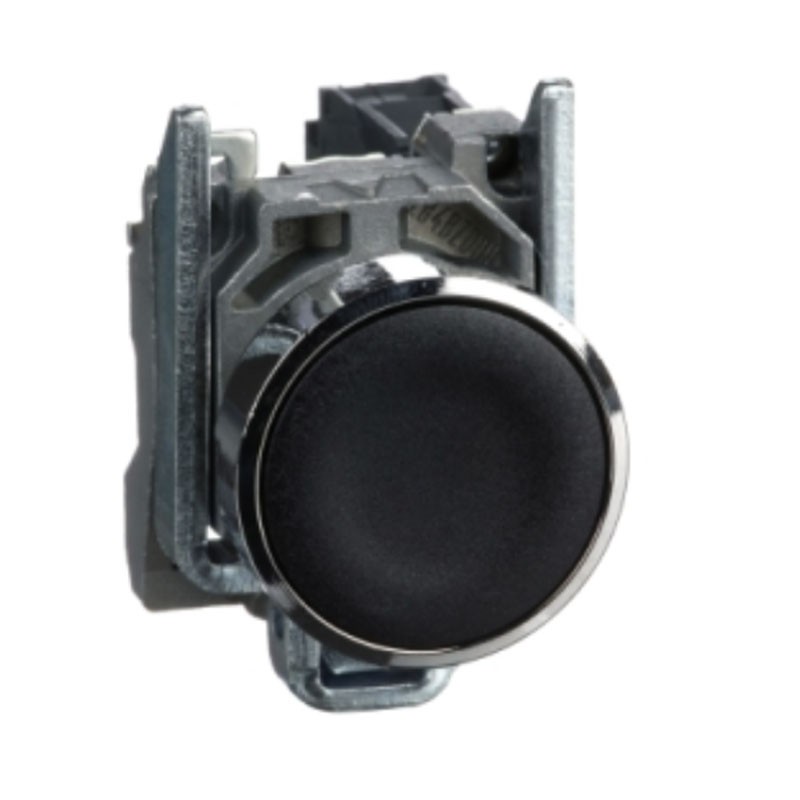

Pulsante nero Telemecanique Harmony XB4 1NA XB4BA21
SNR XB4BA21
3389110886948
Pulsante Telemecanique Schneider serie Harmony XB4, con le seguenti caratteristiche:
- Tensione nominale di isolamento [Ui]: 600V (grado di inquinamento 3) conforme a EN/IEC 60947-1
- Tensione nominale di tenuta agli impulsi [Uimp]: 6 kV conforme a EN/IEC 60947-1
- Materiale contatti: lega d'argento (Ag/Ni)
- Protezione contro i cortocircuiti: 10A fusibile cartuccia tipo gG conforme a EN/IEC 60947-5-1
- Corrente termica convenzionale in aria [Ith]: 10A conforme a EN/IEC 60947-5-1
- Materiale testa: metallo cromato
- Materiale base di fissaggio: Zamak
- Diametro di montaggio: 22 mm
12,41 €
Articoli disponibili: 178
: 54
Paga in 3 rate senza interessi per ordini da 30€ a 2000€
Per ordini tra i 120€ e i 5.000€ puoi pagare fino a 24 rate con
Altre caratteristiche tecniche:
- Forma della testa: circolare
- Tipo di operatore: ad impulso
- Tipo operatore: nero filoghiera, non marcato
- Tipo di testa: standard
- Composizione e tipologia contatti: 1 NO
- Funzionamento dei contatti: ad apertura lenta
- Descrizione morsetti ISO n°1: (13-14) NO
- Resistenza al lavaggio ad alta pressione: 7000000 Pa a 55 °C, distanza: 0,1 m
- Uso contatti: contatti standard
- Apertura positiva: senza
- Corsa di funzionamento: 2,6 mm (NO con modifica dello stato elettrico), 4,3 mm (corsa totale)
- Forza di funzionamento: 3,8 N NO con modifica dello stato elettrico
- Durata meccanica: 10000000 cicli
- Coppia di serraggio: 0,8…1,2 Nm conforme a EN 60947-1
- Temperatura di stoccaggio: -40/+70 °C
- Temperatura ambiente operativa: -40/+70 °C
- Categoria di sovratensione: classe I conforme a IEC 60536
- Grado di protezione IP: IP66 conforme a IEC 60529, IP67, IP69, IP69K
- Grado di protezione NEMA: NEMA 13, NEMA 4X
- Grado di protezione IK: IK06 conforme a IEC 50102
- Resistenza alle vibrazioni: 5 gn (F= 2…500 Hz) conforme a IEC 60068-2-6
Connessioni – morsetti:
- Morsetti di fissaggio a vite, <= 2 x 1,5 mm² con estremità cavo conforme a EN/IEC 60947-1
- Morsetti di fissaggio a vite, 1 x 0,22...2 x 2,5 mm² senza estremità cavo conforme a EN/IEC 60947-1
Forma della testa (vite):
- Testa a croce compatibile con Philips no 1 cacciavite
- Testa a croce compatibile con pozidriv No 1 cacciavite
- Scanalato compatibile con piatto Ø 4 mm cacciavite
- Scanalato compatibile con piatto Ø 5,5 mm cacciavite
Corrente nominale di impiego [Ie]:
- 3 A a 240 V, AC-15, A600 conforme a EN/IEC 60947-5-1
- 6 A a 120 V, AC-15, A600 conforme a EN/IEC 60947-5-1
- 0,1 A a 600 V, DC-13, Q600 conforme a EN/IEC 60947-5-1
- 0,27 A a 250 V, DC-13, Q600 conforme a EN/IEC 60947-5-1
- 0,55 A a 125 V, DC-13, Q600 conforme a EN/IEC 60947-5-1
- 1,2 A a 600 V, AC-15, A600 conforme a EN/IEC 60947-5
Durata elettrica:
- 1000000 cicli, AC-15, 2 A a 230 V, intervallo di funzionamento <3600 cicli/h, fattore di carico: 0,5 conforme a EN/IEC 60947-5-1 appendice C
- 1000000 cicli, AC-15, 3 A a 120 V, intervallo di funzionamento <3600 cicli/h, fattore di carico: 0,5 conforme a EN/IEC 60947-5-1 appendice C
- 1000000 cicli, AC-15, 4 A a 24 V, intervallo di funzionamento <3600 cicli/h, fattore di carico: 0,5 conforme a EN/IEC 60947-5-1 appendice C
- 1000000 cicli, DC-13, 0,2 A a 110 V, intervallo di funzionamento <3600 cicli/h, fattore di carico: 0,5 conforme a EN/IEC 60947-5-1 appendice C
- 1000000 cicli, DC-13, 0,5 A a 24 V, intervallo di funzionamento <3600 cicli/h, fattore di carico: 0,5 conforme a EN/IEC 60947-5-1 appendice C
Affidabilità elettrica:
- Λ < 10exp(-6) a 5 V e 1 mA in ambiente pulito conforme a EN/IEC 60947-5-4
- Λ < 10exp(-8) a 17 V e 5 mA in ambiente pulito conforme a EN/IEC 60947-5-4
Tenuta agli urti:
- 30 gn (durata = 18 ms) per accelerazione a mezza onda sinusoidale conforme a IEC 60068-2-27
- 50 gn (durata = 11 ms) per accelerazione a mezza onda sinusoidale conforme a IEC 60068-2-27
Dimensioni e peso:
- Altezza 47 mm
- Larghezza 30 mm
- Profondità 52 mm
- Peso 0,08 kg
Non ci sono recensioni
Scheda tecnica
- Tipologia: Pulsanti
