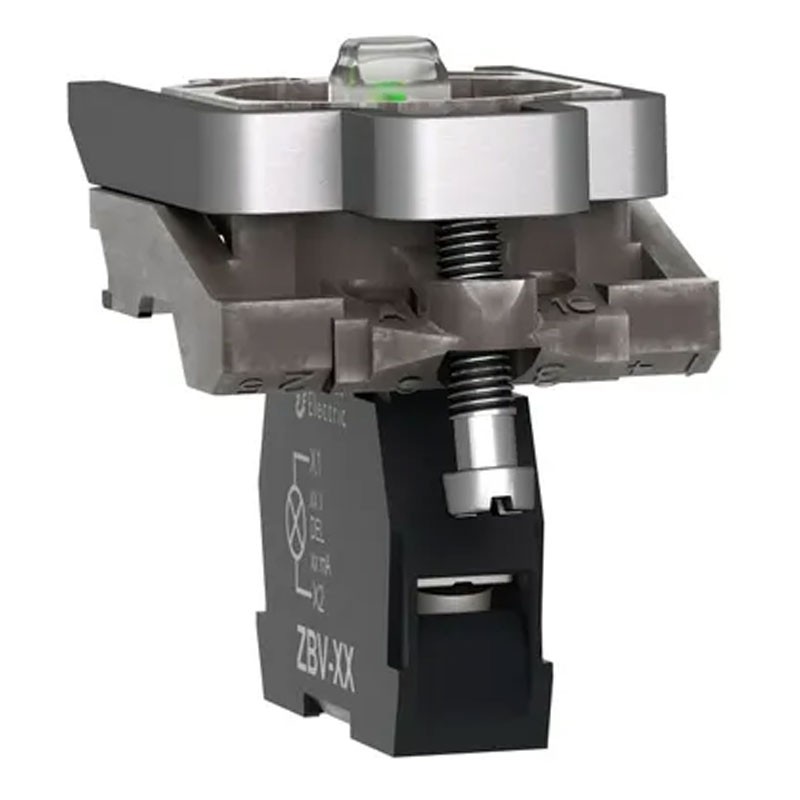

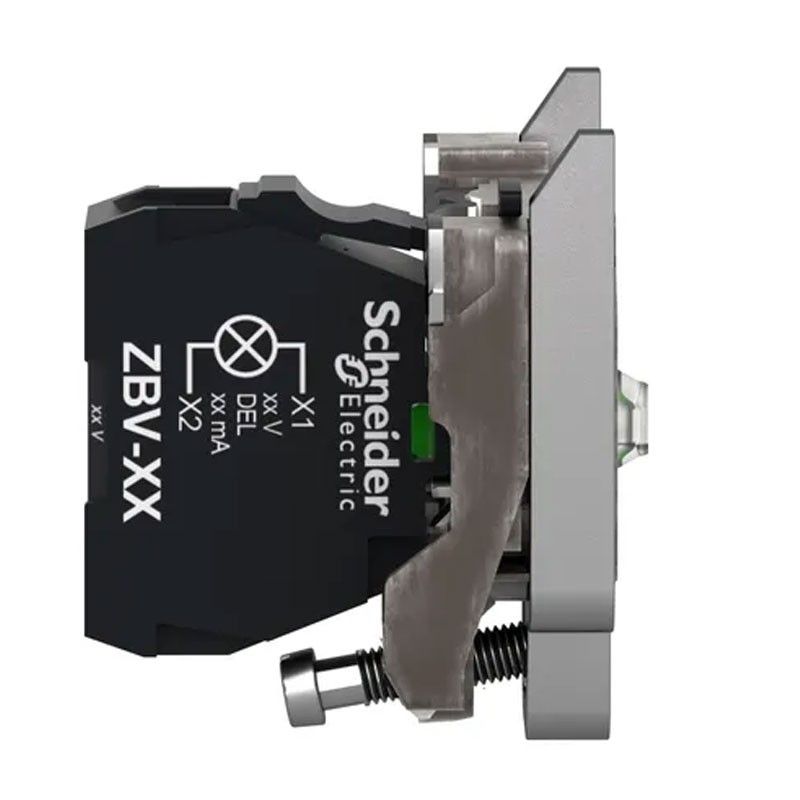

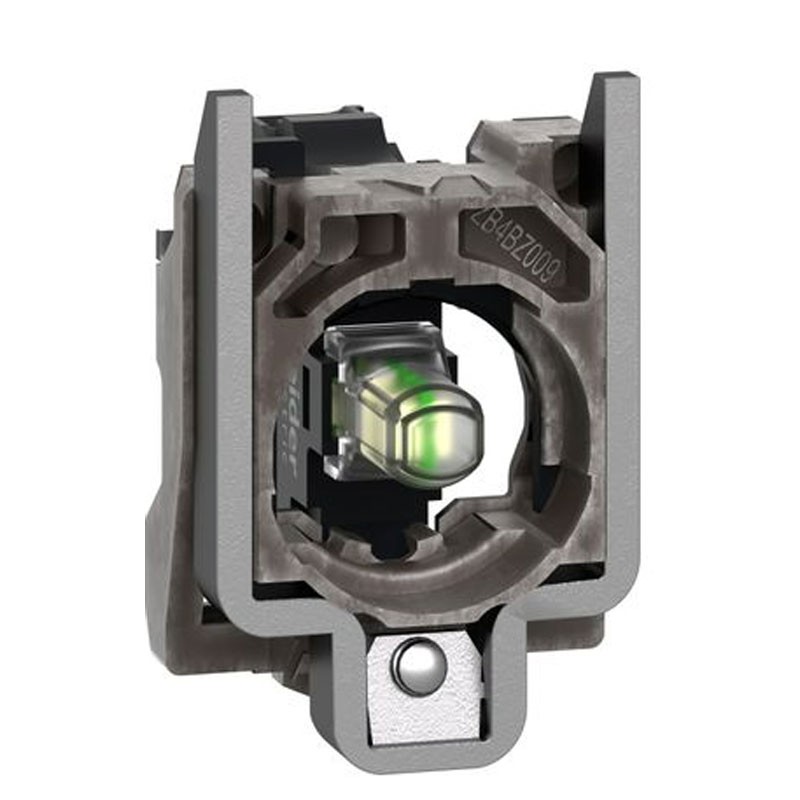

L'elemento luminoso Harmony XB4 di Schneider Electric con corpo/base di fissaggio è bianco e funziona con un LED universale.

È alimentato da 230 a 240 VAC/DC e utilizza morsetti a vite. Ha un corpo in metallo ed è compatibile con le lampade spia Harmony XB4. Questo elemento luminoso permette di sostituire e configurare facilmente e rapidamente le unità di segnalazione. Può essere facilmente installato e sostituito su unità di selezione o pulsanti luminosi compatibili tramite montaggio a scatto e collegato con semplici collegamenti a vite. Permette di distinguere visivamente le unità di segnalazione attraverso l'illuminazione a LED integrato. Protegge gli operatori dai contatti accidentali con circuiti sotto tensione grazie al suo grado di protezione IP20.

Forma della testa (vite):

• Testa a croce compatibile con Philips no 1 cacciavite
• Testa a croce compatibile con pozidriv No 1 cacciavite
• Scanalato compatibile con piatto Ø 4 mm cacciavite
• Scanalato compatibile con piatto Ø 5,5 mm cacciavite




Altre caratteristiche tecniche:

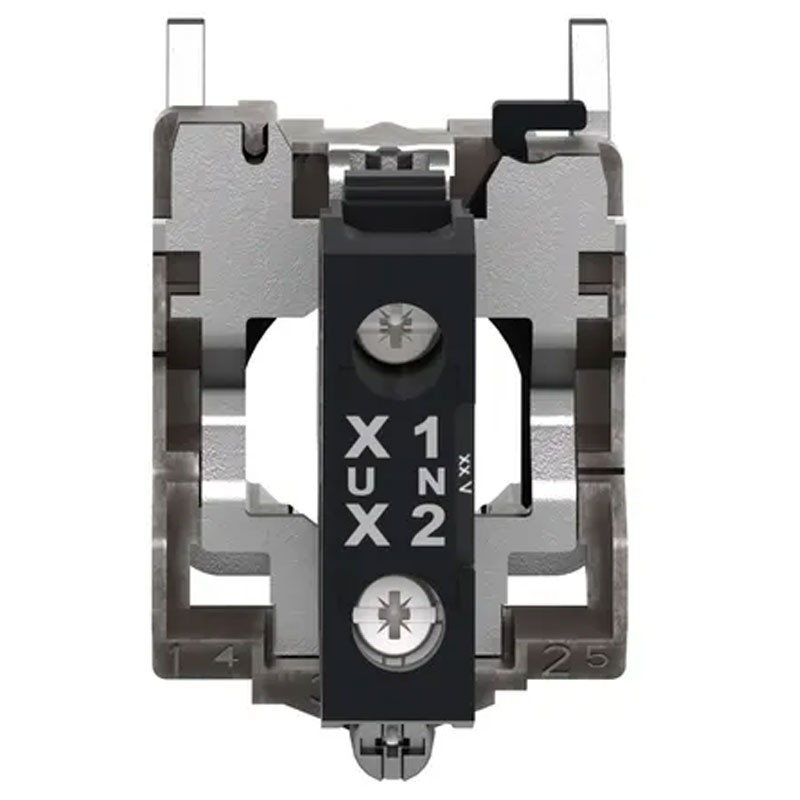

• Descrizione morsetti ISO n°1 (X1-X2)PL
• Peso 0,054 kg
• Coppia di serraggio: 0,8…1,2 Nm conforme a EN 60947-1
• Tensione nominale di isolamento [Ui]: 600 V (grado di inquinamento 3) conforme a EN 60947-1
• Tensione nominale di tenuta agli impulsi [Uimp]: 6 kV conforme a EN 60947-1
• Tipo di segnalazione: Fisso
• Trattamento di protezione: TH
• Temperatura di stoccaggio: -40…70 °C
• Temperatura ambiente: -40…70 °C
• Classe di protezione contro le scariche elettriche: Classe I conforme a IEC 60536
• Resistenza alle vibrazioni: 5 gn (F= 2…500 Hz) conforme a IEC 60068-2-6
• Tenuta agli urti: 30 gn (durata = 18 ms) per accelerazione a mezza onda sinusoidale conforme a IEC 60068-2-27, 50 gn (durata = 11 ms) per accelerazione a mezza onda sinusoidale conforme a IEC 60068-2-27
• Resistenza ai transitori rapidi: 2 kV conforme a IEC 61000-4-4
• Resistenza ai campi elettromagnetici: 10 V/m conforme a IEC 61000-4-3
• Resistenza alle scariche elettrostatiche: 6 kV sul contatto (su parti metalliche) conforme a IEC 61000-2-6, 8 kV in aria libera (nelle parti isolanti) conforme a IEC 61000-2-6
• Emissione elettromagnetica: Classe B conforme a IEC 55011
• Tipo di segnalazione: Fisso
• Assorbimento 14 mA
• Durata vita: 100000 ore a tensione nominale a 25 °C
• Resistenza alle sovratensioni: 1 kV conforme a IEC 61000-4-5
