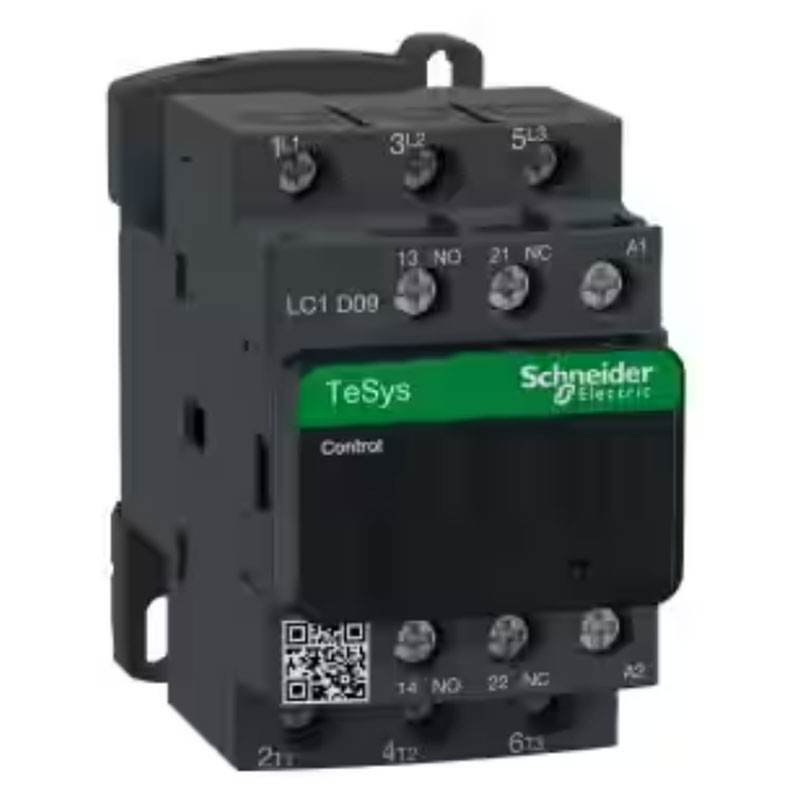

LC1D09M7 è un contattore TeSys D a 3 poli di Schneider Electric per applicazioni motore fino a 4 kW a 400V. Include una bobina CA da 220V 50/60 Hz e contatti ausiliari integrati 1NO+1NC e si può utilizzare nelle applicazioni di sicurezza grazie al contatto a specchio NC certificato. Compatto, con montaggio su guida DIN, garantisce elevata affidabilità e durabilità. Disponibile in tutto il mondo, è certificato in base a diversi standard (IEC, UL, CSA, CCC, EAC, per uso in ambienti marittimi) ed è conforme a Green Premium (RoHS/REACH).

Vantaggi:

• Prodotto compatto, 45 mm di larghezza, per montaggio su guida DIN e su pannello.
• Separazione tra circuiti di potenza e controllo, agevole accesso frontale a bobina e collegamenti dei contatti ausiliari
• Dotato di una bobina CA da 220 V che può essere alimentata a 50 Hz o 60 Hz
• È provvisto di 2 contatti ausiliari integrati 1NA+1NC
• Elevata durata elettrica, garantita per 2 milioni di cicli a 9 A AC-3 440 V
• Prestazioni del prodotto a favore dell'ambiente




Potenza motore:

• 2,2 kW a 220...230 V "CA" "50/60 Hz" (AC-3)
• 4 kW a 380...400 V "CA" "50/60 Hz" (AC-3)
• 4 kW a 415...440 V "CA" "50/60 Hz" (AC-3)
• 5,5 kW a 500 V "CA" "50/60 Hz" (AC-3)
• 5,5 kW a 660...690 V "CA" "50/60 Hz" (AC-3)
• 2,2 kW a 400 V "CA" "50/60 Hz" (AC-4)
• 2,2 kW a 220...230 V "CA" "50/60 Hz" (AC-3e)
• 4 kW a 380...400 V "CA" "50/60 Hz" (AC-3e)
• 4 kW a 415...440 V "CA" "50/60 Hz" (AC-3e)
• 5,5 kW a 500 V "CA" "50/60 Hz" (AC-3e)
• 5,5 kW a 660...690 V "CA" "50/60 Hz" (AC-3e)




Potenza motore in hp:

• 1 hp a 230/240 V per 1 fase motori"CA" "50/60 Hz"
• 2 hp a 200/208 V per 3 fasi motori"CA" "50/60 Hz"
• 2 hp a 230/240 V per 3 fasi motori"CA" "50/60 Hz"
• 5 hp a 460/480 V per 3 fasi motori"CA" "50/60 Hz"
• 7,5 hp a 575/600 V per 3 fasi motori"CA" "50/60 Hz"
• 0,33 hp a 115 V per 1 fase motori"CA" "50/60 Hz"



Tensione nominale di isolamento:

• 690 V conforme a IEC 60947-4-1 Circuito di potenza
• 600 V CSA certificato Circuito di potenza
• 600 V UL certificato Circuito di potenza
• 690 V conforme a IEC 60947-1 circuito segnalazione
• 600 V CSA certificato circuito segnalazione
• 600 V UL certificato circuito segnalazione




Corrente nominale ammissibile di breve durata [Icw]:

• 105 A a <40 °C - 10 s per Circuito di potenza
• 210 A a <40 °C - 1 s per Circuito di potenza
• 30 A a <40 °C - 10 min per Circuito di potenza
• 61 A a <40 °C - 1 min per Circuito di potenza
• 100 A - 1 s per circuito segnalazione
• 120 A - 500 ms per circuito segnalazione
• 140 A - 100 ms per circuito segnalazione




Limiti tensione circuito di controllo:

• 0,3...0,6 Uc -40…70 °C diseccitazione "CA" 50/60 Hz
• 0,8...1,1 Uc -40…60 °C operativo "CA" 50 Hz
• 0,85...1,1 Uc -40…60 °C operativo "CA" 60 Hz
• 1...1.1 Uc 60…70 °C operativo "CA" 50/60 Hz



 Connessioni / Morsetti:

• Morsetti di fissaggio a vite Circuito di potenza: 1 1…4 mm² - rigidità cavo: flessibile senza estremità cavo
• Morsetti di fissaggio a vite Circuito di potenza: 2 1…4 mm² - rigidità cavo: flessibile senza estremità cavo
• Morsetti di fissaggio a vite Circuito di potenza: 1 1…4 mm² - rigidità cavo: flessibile con estremità cavo
• Morsetti di fissaggio a vite Circuito di potenza: 2 1…2,5 mm² - rigidità cavo: flessibile con estremità cavo
• Morsetti di fissaggio a vite Circuito di potenza: 1 1…4 mm² - rigidità cavo: solido senza estremità cavo
• Morsetti di fissaggio a vite Circuito di potenza: 2 1…4 mm² - rigidità cavo: solido senza estremità cavo
• Morsetti di fissaggio a vite circuito di controllo: 1 1…4 mm² - rigidità cavo: flessibile senza estremità cavo
• Morsetti di fissaggio a vite circuito di controllo: 2 1…4 mm² - rigidità cavo: flessibile senza estremità cavo
• Morsetti di fissaggio a vite circuito di controllo: 1 1…4 mm² - rigidità cavo: flessibile con estremità cavo
• Morsetti di fissaggio a vite circuito di controllo: 2 1…2,5 mm² - rigidità cavo: flessibile con estremità cavo
• Morsetti di fissaggio a vite circuito di controllo: 1 1…4 mm² - rigidità cavo: solido senza estremità cavo
• Morsetti di fissaggio a vite circuito di controllo: 2 1…4 mm² - rigidità cavo: solido senza estremità cavo




Coppia di serraggio:

• Circuito di potenza: 1,7 Nm - su morsetti di fissaggio a vite - con cacciavite piatto Ø 6 mm
• Circuito di potenza: 1,7 Nm - su morsetti di fissaggio a vite - con cacciavite Philips No 2
• Circuito di controllo: 1,7 Nm - su morsetti di fissaggio a vite - con cacciavite piatto Ø 6 mm
• Circuito di controllo: 1,7 Nm - su morsetti di fissaggio a vite - con cacciavite Philips No 2
• Circuito di controllo: 1,7 Nm - su morsetti di fissaggio a vite - con cacciavite pozidriv No 2
• Circuito di potenza: 1,7 Nm - su morsetti di fissaggio a vite - con cacciavite pozidriv No 2




Caratteristiche:

• Corrente termica convenzionale in aria aperta: 25 A a <60 °C per Circuito di potenza - 10 A a <60 °C per circuito segnalazione
• Potere di chiusura nominale Irms: 250 A a 440 V per Circuito di potenza conforme a IEC 60947 - 140 A "CA" per circuito segnalazione conforme a IEC 60947-5-1 - 250 A DC per circuito segnalazione conforme a IEC 60947-5-1
• Capacità di interruzione nominale: 250 A a 440 V per Circuito di potenza conforme a IEC 60947
• Calibro del fusibile associato: 10 A gG per circuito segnalazione conforme a IEC 60947-5-1, 25 A gG a <= 690 V coordinamento Tipo 1 per Circuito di potenza, 20 A gG a <= 690 V coordinamento Tipo 2 per Circuito di potenza
• Corrente minima di commutazione: 5 mA per circuito segnalazione
• Tensione minima di commutazione: 17 V per circuito segnalazione
• Tempo di non sovrapposizione: 1,5 ms alla disattivazione tra contatto NC e NO - 1,5 ms all'attivazione tra contatto NC e NO
• Potenza di spunto in VA: 70 VA 60 Hz 0,75 20 °C)- 70 VA "50 Hz" 0,75 20 °C)
• Assorbimento potenza di mantenimento VA: 7,5 VA 60 Hz 0,3 20 °C) - 7 VA "50 Hz" 0,3 20 °C)
• Resistenza di isolamento: > 10 MOhm per circuito segnalazione
• Dimensioni: altezza 77 mm - larghezza 45 mm - profondità 86 mm
• Dissipazione di calore: 2…3 W a 50/60 Hz
• Tempo di funzionamento: 12...22 ms chiusura - 4...19 ms apertura
• Tasso operativo massimo: 3600 cicli/h a <60 °C
• Peso: 320 grammi
