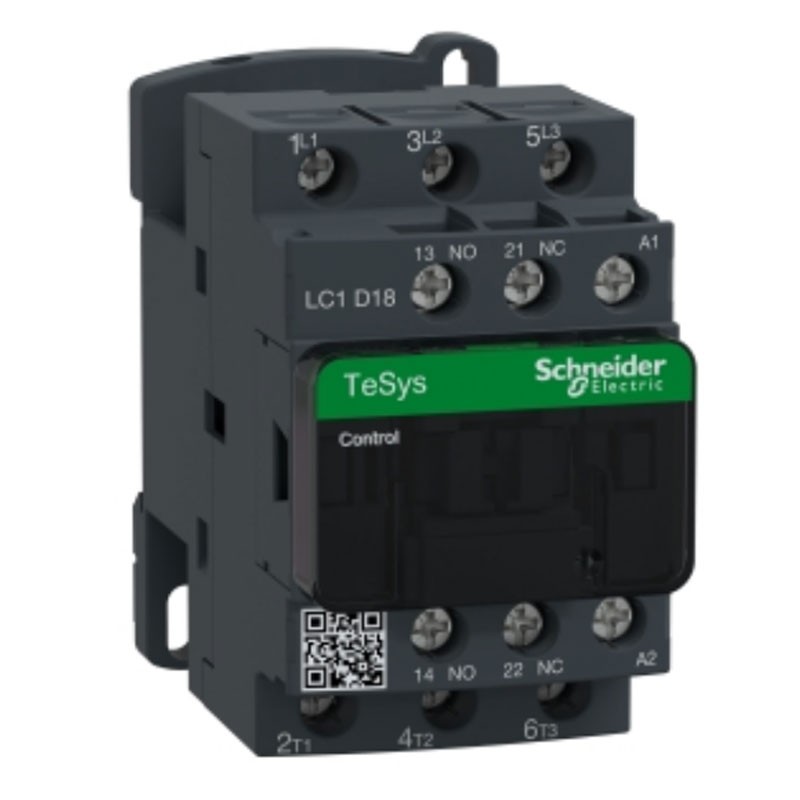

Contattore Telemecanique TeSys LC1D 3P 18A 24VAC LC1D18B7
SNR LC1D18B7
3389110349399
Contattore Schneider TeSys LC1D con le seguenti caratteristiche:
- Numero di poli: 3
- Tensione nominale di impiego Ue:<= 690 V DC 25...400 Hz Circuito di potenza - <= 300 VDC Circuito di potenza
- Corrente termica convenzionale in aria aperta: 10 A a <60 °C per circuito segnalazione, 32 A a <60 °C per Circuito di potenza
- Tipo circuito di controllo: CA a "50/60 Hz" norme
- Composizione contatto ausiliario: 1 NO + 1 NC
- Tensione minima di commutazione: 17V per circuito segnalazione
- Corrente minima di commutazione: 5 mA per circuito segnalazione
43,92 €
Articoli disponibili: 25
Pagabile anche in 3 rate senza interessi da:
14,64€
Per ordini tra i 120€ e i 5.000€ puoi pagare fino a 24 rate con
Spesso comprati insieme
LC1D18B7 è un contattore TeSys D a 3 poli di Schneider Electric per applicazioni motore fino a 7,5 kW a 400V.
Include una bobina CA da 24V 50/60 Hz e contatti ausiliari integrati 1NO+1NC e si può utilizzare nelle applicazioni di sicurezza grazie al contatto a specchio NC certificato. Compatto, con montaggio su guida DIN, garantisce elevata affidabilità e durabilità. Disponibile in tutto il mondo, è certificato in base a diversi standard (IEC, UL, CSA, CCC, EAC, per uso in ambienti marittimi) ed è conforme a Green Premium (RoHS/REACH).
Vantaggi:
- Prodotto compatto, 45 mm di larghezza, per montaggio su guida DIN e su pannello
- Separazione tra circuiti di potenza e controllo, agevole accesso frontale a bobina e collegamenti dei contatti ausiliari
- Dotato di una bobina CA da 24 V che può essere alimentata a 50 Hz o 60 Hz
- È provvisto di 2 contatti ausiliari integrati 1NA+1NC
- Elevata durata elettrica, garantita per 1,6 milioni di cicli a 18 A AC-3 440 V
- Prestazioni del prodotto a favore dell'ambiente
Corrente nominale di impiego:
- 18 A 60 °C) "CA" AC-3 per Circuito di potenza a <= 440 V
- 32 A 60 °C) "CA" AC-1 per Circuito di potenza a <= 440 V
- 18 A 60 °C) "CA" AC-3e per Circuito di potenza a <= 440 V
Potenza motore KW:
- 4 kW a 220...230 V "CA" "50/60 Hz" (AC-3)
- 7,5 kW a 380...400 V "CA" "50/60 Hz" (AC-3)
- 9 kW a 415...440 V "CA" "50/60 Hz" (AC-3)
- 10 kW a 500 V "CA" "50/60 Hz" (AC-3)
- 10 kW a 660...690 V "CA" "50/60 Hz" (AC-3)
- 4 kW a 400 V "CA" "50/60 Hz" (AC-4)
- 4 kW a 220...230 V "CA" "50/60 Hz" (AC-3e)
- 7,5 kW a 380...400 V "CA" "50/60 Hz" (AC-3e)
- 9 kW a 415...440 V "CA" "50/60 Hz" (AC-3e)
- 10 kW a 500 V "CA" "50/60 Hz" (AC-3e)
- 10 kW a 660...690 V "CA" "50/60 Hz" (AC-3e)
Potenza motore in hp:
- 1 hp a 115 V per 1 fase motori"CA" "50/60 Hz"
- 3 hp a 230/240 V per 1 fase motori"CA" "50/60 Hz"
- 5 hp a 200/208 V per 3 fasi motori"CA" "50/60 Hz"
- 5 hp a 230/240 V per 3 fasi motori"CA" "50/60 Hz"
- 10 hp a 460/480 V per 3 fasi motori"CA" "50/60 Hz"
- 15 hp a 575/600 V per 3 fasi motori"CA" "50/60 Hz"
Potere di chiusura nominale Irms:
- 140 A "CA" per circuito segnalazione conforme a IEC 60947-5-1
- 250 A DC per circuito segnalazione conforme a IEC 60947-5-1
- 300 A a 440 V per Circuito di potenza conforme a IEC 60947
Corrente nominale ammissibile di breve durata (ICW):
- 145 A a <40 °C - 10 s per Circuito di potenza
- 240 A a <40 °C - 1 s per Circuito di potenza
- 40 A a <40 °C - 10 min per Circuito di potenza
- 84 A a <40 °C - 1 min per Circuito di potenza
- 100 A - 1 s per circuito segnalazione
- 120 A - 500 ms per circuito segnalazione
- 140 A - 100 ms per circuito segnalazione
Calibro del fusibile associato:
- 10 A gG per circuito segnalazione conforme a IEC 60947-5-1
- 50 A gG a <= 690 V coordinamento Tipo 1 per Circuito di potenza
- 35 A gG a <= 690 V coordinamento Tipo 2 per Circuito di potenza
Tensione nominale di isolamento:
- 690 V conforme a IEC 60947-4-1 Circuito di potenza
- 600 V CSA certificato Circuito di potenza
- 600 V UL certificato Circuito di potenza
- 690 V conforme a IEC 60947-1 circuito segnalazione
- 600 V CSA certificato circuito segnalazione
- 600 V UL certificato circuito segnalazione
Robustezza meccanica:
- Vibrazioni contattore aperto (2 Gn, 5...300 Hz)
- Vibrazioni contattore chiuso (4 Gn, 5...300 Hz)
- Urti contattore aperto (10 Gn per 11 ms)
- Urti contattore chiuso (15 Gn per 11 ms)
Altre Caratteristiche:
- Durata meccanica: 15 Mcicli
- Composizione contatto ausiliario: 1 NO + 1 NC
- Tipo contatti ausiliari: Tipo con collegamento meccanico 1 NO + 1 NC conforme a IEC 60947-5-1, tipo contatto a specchio 1 NC conforme a IEC 60947-4-1
- Frequenza circ. segnalazione: 25...400 Hz
- Trattamento di protezione: TH conforme a IEC 60068-2-30
- Tenuta climatica: conforme a IACS E10 esposizione al calore umido, conforme a IEC 60947-1 Annex Q category D esposizione al calore umido
- Resistenza di isolamento: > 10 MOhm per circuito segnalazione
- Grado di protezione IP: IP20 Lato frontale conforme a IEC 60529
- Dimensioni: altezza 77 mm - larghezza 45 mm - profondità 86 mm
- Temperatura ammessa vicino al dispositivo: -40/+60 °C - 60…70 °C con declassamento
- Altitudine di funzionamento: 0...3000 m
- Resistenza al fuoco: 850 °C conforme a IEC 60695-2-1
- Tenuta al fuoco: V1 conforme a UL 94
- Peso: 0,333 kg
Non ci sono recensioni
Scheda tecnica
- Tipologia: Contattori
- Tensione: 24VAC
- Poli: 3P
- Grado di protezione: IP20
