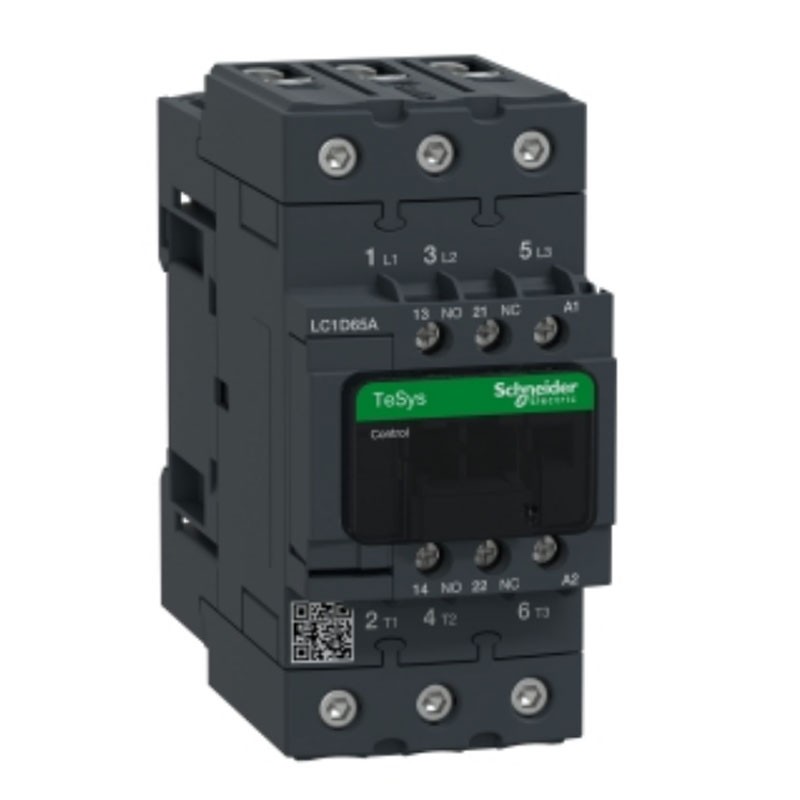

Contattore Telemecanique TeSys D 65A 3P 220VAC LC1D65AM7
Contattore Schneider TeSys LC1D con le seguenti caratteristiche:
- Numero di poli: 3
- Tensione nominale di impiego: Ue: <= 690 V "CA" 25...400 Hz Circuito di potenza - <= 300 V DC Circuito di potenza
- Corrente nominale di impiego [Ie]: 80 A 60 °C) CA AC-1 per Circuito di potenza a <= 440 V, 65 A 60 °C) CA AC-3 per Circuito di potenza a <= 440 V, 65 A 60 °C) CA AC-3e per Circuito di potenza a <= 440 V
- Tipo circuito di controllo: 220V CA 50/60 Hz
- Composizione contatto ausiliario: 1 NO + 1 NC
- Tensione minima di commutazione: 17V per circuito segnalazione
- Corrente minima di commutazione: 5 mA per circuito segnalazione
Contattore Telemecanique TeSys D 65A 3P 220VAC LC1D65AM7
iva inclusa
Spesso comprati insieme
LC1D65AM7 è un contattore TeSys D a 3 poli di Schneider Electric per applicazioni motore fino a 30 kW a 400V.
Include una bobina CA da 220V 50/60 Hz e contatti ausiliari integrati 1NO+1NC e si può utilizzare nelle applicazioni di sicurezza grazie al contatto a specchio NC certificato. Compatto, con montaggio su guida DIN, garantisce elevata affidabilità e durabilità. Disponibile in tutto il mondo, è certificato in base a diversi standard (IEC, UL, CSA, CCC, EAC, per uso in ambienti marittimi) ed è conforme a Green Premium (RoHS/REACH).
Vantaggi:
- Prodotto compatto, 55 mm di larghezza, per montaggio su guida DIN e su pannello
- Separazione tra circuiti di potenza e controllo, agevole accesso frontale a bobina e collegamenti dei contatti ausiliari
- Dotato di una bobina CA da 220 V che può essere alimentata a 50 Hz o 60 Hz
- È provvisto di 2 contatti ausiliari integrati 1NA+1NC
- Elevata durata elettrica, garantita per 1,6 milioni di cicli a 50 A AC-3 440 V
- Prestazioni del prodotto a favore dell'ambiente
Potenza motore KW:
- 11 kW a 400 V CA 50/60 Hz (AC-4)
- 18,5 kW a 220...230 V CA 50/60 Hz (AC-3)
- 30 kW a 380...400 V CA 50/60 Hz (AC-3)
- 37 kW a 500 V CA 50/60 Hz (AC-3)
- 37 kW a 660...690 V CA 50/60 Hz (AC-3)
- 18,5 kW a 220...230 V CA 50/60 Hz (AC-3e)
- 30 kW a 380...400 V CA 50/60 Hz (AC-3e)
- 37 kW a 500 V CA 50/60 Hz (AC-3e)
- 37 kW a 660...690 V CA 50/60 Hz (AC-3e)
Potenza motore in hp:
- 40 hp a 460/480 V per 3 fasi motori CA 50/60 Hz
- 5 hp a 115 V per 1 fase motor iCA 50/60 Hz
- 10 hp a 230/240 V per 1 fase motori CA 50/60 Hz
- 20 hp a 200/208 V per 3 fasi motori CA 50/60 Hz
- 20 hp a 230/240 V per 3 fasi motori CA 50/60 Hz
- 50 hp a 575/600 V per 3 fasi motori CA 50/60 Hz
Corrente termica convenzionale in aria aperta:
- 10A a <60 °C per circuito segnalazione
- 80A a <60 °C per Circuito di potenza
Potere di chiusura nominale Irms:
- 140 A CA per circuito segnalazione conforme a IEC 60947-5-1
- 250 A DC per circuito segnalazione conforme a IEC 60947-5-1
- 1000 A a 440 V per Circuito di potenza conforme a IEC 60947
Corrente nominale ammissibile di breve durata ICW:
- 520 A a <40 °C - 10 s per Circuito di potenza
- 900 A a <40 °C - 1 s per Circuito di potenza
- 110 A a <40 °C - 10 min per Circuito di potenza
- 260 A a <40 °C - 1 min per Circuito di potenza
- 100 A - 1 s per circuito segnalazione
- 120 A - 500 ms per circuito segnalazione
- 140 A - 100 ms per circuito segnalazione
Calibro del fusibile associato:
- 10 A gG per circuito segnalazione conforme a IEC 60947-5-1
- 125 A gG a <= 690 V coordinamento Tipo 1 per Circuito di potenza
- 125 A gG a <= 690 V coordinamento Tipo 2 per Circuito di potenza
Tensione nominale di isolamento:
- 600 V CSA certificato Circuito di potenza
- 600 V UL certificato Circuito di potenza
- 690 V conforme a IEC 60947-1 circuito segnalazione
- 600 V CSA certificato circuito segnalazione
- 600 V UL certificato circuito segnalazione
- 690 V conforme a IEC 60947-4-1 Circuito di potenza
Connessioni – morsetti:
- Morsetti di fissaggio a vite circuito di controllo: 2 1…2,5 mm² - rigidità cavo: flessibile con estremità cavo
- Morsetti di fissaggio a vite circuito di controllo: 1 1…4 mm² - rigidità cavo: flessibile senza estremità cavo
- Morsetti di fissaggio a vite circuito di controllo: 2 1…4 mm² - rigidità cavo: flessibile senza estremità cavo
- Morsetti di fissaggio a vite circuito di controllo: 1 1…4 mm² - rigidità cavo: flessibile con estremità cavo
- Morsetti di fissaggio a vite circuito di controllo: 1 1…4 mm² - rigidità cavo: solido senza estremità cavo
- Morsetti di fissaggio a vite circuito di controllo: 2 1…4 mm² - rigidità cavo: solido senza estremità cavo
- Connettori EverLink per viti BTR Circuito di potenza: 1 1…35 mm² - rigidità cavo: flessibile senza estremità cavo
- Connettori EverLink per viti BTR Circuito di potenza: 2 1…25 mm² - rigidità cavo: flessibile senza estremità cavo
- Connettori EverLink per viti BTR Circuito di potenza: 1 1…35 mm² - rigidità cavo: flessibile con estremità cavo
- Connettori EverLink per viti BTR Circuito di potenza: 2 1…25 mm² - rigidità cavo: flessibile con estremità cavo
- Connettori EverLink per viti BTR Circuito di potenza: 1 1…35 mm² - rigidità cavo: solido senza estremità cavo
- Connettori EverLink per viti BTR Circuito di potenza: 2 1…25 mm² - rigidità cavo: solido senza estremità cavo
Coppia di serraggio:
- Circuito di controllo: 1,7 Nm - su connettori EverLink per viti BTR - con cacciavite piatto Ø 6 mm
- Circuito di controllo: 1,7 Nm - su connettori EverLink per viti BTR - con cacciavite Philips No 2
- Circuito di potenza: 8 Nm - su connettori EverLink per viti BTR - cavo 25…35 mm² esagonale 4 mm
- Circuito di potenza: 5 Nm - su connettori EverLink per viti BTR - cavo 1…25 mm² esagonale 4 mm
- Circuito di controllo: 1,7 Nm - su connettori EverLink per viti BTR - con cacciavite pozidriv No 2
- Circuito di potenza: 2,5 Nm - su connettori EverLink per viti BTR - con cacciavite pozidriv No 2
Robustezza meccanica:
- Vibrazioni contattore aperto (2 Gn, 5...300 Hz)
- Vibrazioni contattore chiuso (4 Gn, 5...300 Hz)
- Urti contattore chiuso (15 Gn per 11 ms)
- Urti contattore aperto (10 Gn per 11 ms)
Caratteristiche:
- Durata meccanica: 6 Mcicli
- Tipo circuito di controllo: CA a "50/60 Hz"
- Composizione contatto ausiliario: 1 NO + 1 NC
- Tipo contatti ausiliari: Tipo con collegamento meccanico 1 NO + 1 NC conforme a IEC 60947-5-1, tipo contatto a specchio 1 NC conforme a IEC 60947-4-1
- Frequenza circuito segnalazione: 25...400 Hz
- Tensione minima di commutazione: 17V per circuito segnalazione
- Corrente minima di commutazione: 5 mA per circuito segnalazione
- Resistenza di isolamento: > 10 MOhm per circuito segnalazione
- Grado di protezione IP: IP20 Lato frontale conforme a IEC 60529
- Compatibilità contatto M2
- Copertura di protezione Con
- Capacità di interruzione nominale: 1000 A a 440 V per Circuito di potenza conforme a IEC 60947
- Impedenza media: 1,5 mOhm 50 Hz - Ith 80 A per Circuito di potenza
- Dissipazione di potenza per polo: 9,6 W AC-1, 6,3 W AC-3, 6,3 W AC-3e
- Grado di inquinamento: 3
- Tensione nominale di tenuta agli impulsi [Uimp]: 6 kV conforme a IEC 60947
- Tecnologia bobina: senza modulo soppressore integrato
- Livello di affidabilità sicurezza: B10d = 1369863 cicli Contattore con carico nominale conforme a EN/ISO 13849-1, B10d = 20000000 cicli Contattore con carico meccanico conforme a EN/ISO 13849-1
- Massima durata cicli: 3600 cicli/h a <60 °C
- Potenza di spunto in VA: 140 VA 60 Hz 0,75 20 °C) - 160 VA 50 Hz 0,75 20 °C)
- Assorbimento potenza di mantenimento VA: 13 VA 60 Hz 0,3 20 °C) - 15 VA 50 Hz 0,3 20 °C)
- Dissipazione di calore: 4…5 W a 50/60 Hz
- Tempo di funzionamento: 4...19 ms apertura - 12...26 ms chiusura
- Tempo di non sovrapposizione: 1,5 ms alla disattivazione tra contatto NC e NO, 1,5 ms all'attivazione tra contatto NC e NO
- Installazione: Rail – Piastra
- Temperatura ammessa vicino al dispositivo: -40/+60 °C, -60/+70 °C con declassamento
- Altitudine di funzionamento: 0...3000 m
- Resistenza al fuoco: 850 °C conforme a IEC 60695-2-1
- Tenuta al fuoco: V1 conforme a UL 94
- Grado di protezione IP: IP20 Lato frontale conforme a IEC 60529
- Trattamento di protezione: TH conforme a IEC 60068-2-30
- Tenuta climatica: Conforme a IACS E10 esposizione al calore umido, conforme a IEC 60947-1 Annex Q category D esposizione al calore umido
- Dimensioni: altezza 122 mm - larghezza 55 mm - profondità 120 mm
- Peso 860 grammi
Scheda tecnica
- Tipologia:
- Contattori
- Tensione:
- 220VAC
- Poli:
- 3P
- Grado di protezione:
- IP20
- Ampere:
- 65A
