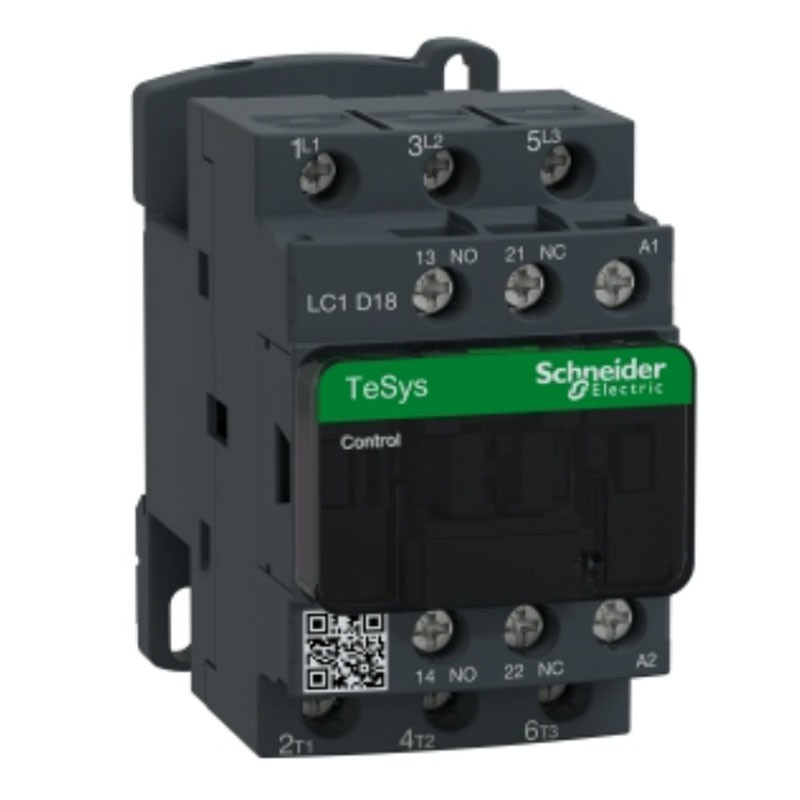

Contattore Telemecanique TeSys D 18A 3P 110VAC LC1D18F7
Contattore Schneider TeSys LC1D con le seguenti caratteristiche:
- Numero di poli: 3
- Tensione nominale di impiego Ue:<= 690 V DC 25...400 Hz Circuito di potenza - <= 300 VDC Circuito di potenza
- Corrente termica convenzionale in aria aperta: 10 A a <60 °C per circuito segnalazione, 32 A a <60 °C per Circuito di potenza
- Tipo circuito di controllo: CA a 50/60 Hz Norme
- Composizione contatto ausiliario: 1 NO + 1 NC
- Tecnologia bobina: senza modulo soppressore integrato
- Tensione minima di commutazione: 17V per circuito segnalazione
- Corrente minima di commutazione: 5 mA per circuito segnalazione
- Tensione nominale di tenuta agli impulsi [Uimp]: 6 kV conforme a IEC 60947
- Tensione del circuito di controllo: 110 V CA 50/60 Hz
- Tensione nominale di tenuta agli impulsi [Uimp]: 6 kV conforme a IEC 60947
Contattore Telemecanique TeSys D 18A 3P 110VAC LC1D18F7
iva inclusa
Spesso comprati insieme
LC1D18F7 è un contattore TeSys D a 3 poli di Schneider Electric per applicazioni motore fino a 7,5 kW a 400V.
Include una bobina CA da 110V 50/60 Hz e contatti ausiliari integrati 1NO+1NC e si può utilizzare nelle applicazioni di sicurezza grazie al contatto a specchio NC certificato. Compatto, con montaggio su guida DIN, garantisce elevata affidabilità e durabilità. Disponibile in tutto il mondo, è certificato in base a diversi standard (IEC, UL, CSA, CCC, EAC, per uso in ambienti marittimi) ed è conforme a Green Premium (RoHS/REACH).
Vantaggi:
- Prodotto compatto, 45 mm di larghezza, per montaggio su guida DIN e su pannello
- Separazione tra circuiti di potenza e controllo, agevole accesso frontale a bobina e collegamenti dei contatti ausiliari
- Dotato di una bobina CA da 110 V che può essere alimentata a 50 Hz o 60 Hz
- È provvisto di 2 contatti ausiliari integrati 1NA+1NC
- Elevata durata elettrica, garantita per 1,6 milioni di cicli a 18 A AC-3 440 V
- Prestazioni del prodotto a favore dell'ambiente
Corrente nominale di impiego:
- 18 A 60 °C) "CA" AC-3 per Circuito di potenza a <= 440 V
- 32 A 60 °C) "CA" AC-1 per Circuito di potenza a <= 440 V
- 18 A 60 °C) "CA" AC-3e per Circuito di potenza a <= 440 V
Potenza motore KW:
- 4 kW a 220...230 V CA 50/60 Hz (AC-3)
- 7,5 kW a 380...400 V CA 50/60 Hz (AC-3)
- 9 kW a 415...440 V CA 50/60 Hz (AC-3)
- 10 kW a 500 V CA 50/60 Hz (AC-3)
- 10 kW a 660...690 V CA 50/60 Hz (AC-3)
- 4 kW a 400 V CA 50/60 Hz (AC-4)
- 4 kW a 220...230 V CA 50/60 Hz (AC-3e)
- 7,5 kW a 380...400 V CA 50/60 Hz (AC-3e)
- 9 kW a 415...440 V CA 50/60 Hz (AC-3e)
- 10 kW a 500 V CA 50/60 Hz (AC-3e)
- 10 kW a 660...690 V CA 50/60 Hz (AC-3e)
Potenza motore in hp:
- 1 hp a 115 V per 1 fase motori CA 50/60 Hz
- 3 hp a 230/240 V per 1 fase motori CA 50/60 Hz
- 5 hp a 200/208 V per 3 fasi motori CA 50/60 Hz
- 5 hp a 230/240 V per 3 fasi motori CA 50/60 Hz
- 10 hp a 460/480 V per 3 fasi motori CA 50/60 Hz
- 15 hp a 575/600 V per 3 fasi motori CA 50/60 Hz
Potere di chiusura nominale Irms:
- 140 A "CA" per circuito segnalazione conforme a IEC 60947-5-1
- 250 A DC per circuito segnalazione conforme a IEC 60947-5-1
- 300 A a 440 V per Circuito di potenza conforme a IEC 60947
Corrente nominale ammissibile di breve durata (ICW):
- 145 A a <40 °C - 10 s per Circuito di potenza
- 240 A a <40 °C - 1 s per Circuito di potenza
- 40 A a <40 °C - 10 min per Circuito di potenza
- 84 A a <40 °C - 1 min per Circuito di potenza
- 100 A - 1 s per circuito segnalazione
- 120 A - 500 ms per circuito segnalazione
- 140 A - 100 ms per circuito segnalazione
Calibro del fusibile associato:
- 10 A gG per circuito segnalazione conforme a IEC 60947-5-1
- 50 A gG a <= 690 V coordinamento Tipo 1 per Circuito di potenza
- 35 A gG a <= 690 V coordinamento Tipo 2 per Circuito di potenza
Tensione nominale di isolamento:
- 690 V conforme a IEC 60947-4-1 Circuito di potenza
- 600 V CSA certificato Circuito di potenza
- 600 V UL certificato Circuito di potenza
- 690 V conforme a IEC 60947-1 circuito segnalazione
- 600 V CSA certificato circuito segnalazione
- 600 V UL certificato circuito segnalazione
Robustezza meccanica:
- Vibrazioni contattore aperto (2 Gn, 5...300 Hz)
- Vibrazioni contattore chiuso (4 Gn, 5...300 Hz)
- Urti contattore aperto (10 Gn per 11 ms)
- Urti contattore chiuso (15 Gn per 11 ms)
Connessioni / Morsetti:
- Morsetti di fissaggio a vite circuito di controllo: 1 1…4 mm² - rigidità cavo: flessibile senza estremità cavo
- Morsetti di fissaggio a vite circuito di controllo: 2 1…4 mm² - rigidità cavo: flessibile senza estremità cavo
- Morsetti di fissaggio a vite circuito di controllo: 1 1…4 mm² - rigidità cavo: flessibile con estremità cavo
- Morsetti di fissaggio a vite circuito di controllo: 2 1…2,5 mm² - rigidità cavo: flessibile con estremità cavo
- Morsetti di fissaggio a vite circuito di controllo: 1 1…4 mm² - rigidità cavo: solido senza estremità cavo
- Morsetti di fissaggio a vite circuito di controllo: 2 1…4 mm² - rigidità cavo: solido senza estremità cavo
- Morsetti di fissaggio a vite Circuito di potenza: 1 1,5…6 mm² - rigidità cavo: flessibile senza estremità cavo
- Morsetti di fissaggio a vite Circuito di potenza: 2 1,5…6 mm² - rigidità cavo: flessibile senza estremità cavo
- Morsetti di fissaggio a vite Circuito di potenza: 1 1…6 mm² - rigidità cavo: flessibile con estremità cavo
- Morsetti di fissaggio a vite Circuito di potenza: 2 1…4 mm² - rigidità cavo: flessibile con estremità cavo
- Morsetti di fissaggio a vite Circuito di potenza: 1 1,5…6 mm² - rigidità cavo: solido senza estremità cavo
- Morsetti di fissaggio a vite Circuito di potenza: 2 1,5…6 mm² - rigidità cavo: solido senza estremità cavo
Coppia di serraggio:
- Circuito di potenza: 1,7 Nm - su morsetti di fissaggio a vite - con cacciavite piatto Ø 6 mm
- Circuito di potenza: 1,7 Nm - su morsetti di fissaggio a vite - con cacciavite Philips No 2
- Circuito di controllo: 1,7 Nm - su morsetti di fissaggio a vite - con cacciavite piatto Ø 6 mm
- Circuito di controllo: 1,7 Nm - su morsetti di fissaggio a vite - con cacciavite Philips No 2
- Circuito di controllo: 1,7 Nm - su morsetti di fissaggio a vite - con cacciavite pozidriv No 2
- Circuito di potenza: 1,7 Nm - su morsetti di fissaggio a vite - con cacciavite pozidriv No 2
Altre Caratteristiche:
- Categoria di sovratensione: Acti9 VigiARC iC40
- Grado di inquinamento: 3
- Capacità di interruzione nominale: 300 A a 440 V per Circuito di potenza conforme a IEC 60947
- Durata meccanica: 15 Mcicli
- Installazione: Piastra - Rail
- Livello di affidabilità sicurezza: B10d = 1369863 cicli Contattore con carico nominale conforme a EN/ISO 13849-1 - B10d = 20000000 cicli Contattore con carico meccanico conforme a EN/ISO 13849-1
- Limiti tensione circuito di controllo: 0,3...0,6 Uc -40…70 °C diseccitazione CA 50/60 Hz, 0,8...1,1 Uc -40…60 °C operativo CA 50 Hz, 0,85...1,1 Uc -40…60 °C operativo CA 60 Hz, 1...1.1 Uc 60…70 °C operativo CA 50/60 Hz
- Potenza di spunto in VA: 70 VA 60 Hz 0,75 20 °C), 70 VA 50 Hz 0,75 20 °C)
- Assorbimento potenza di mantenimento VA: 7,5 VA 60 Hz 0,3 20 °C) - 7 VA 50 Hz 0,3 20 °C)
- Tempo di funzionamento: 12...22 ms chiusura, 4...19 ms apertura
- Massimi cicli operativi: 3600 cicli/h a <60 °C
- Durata elettrica: 1,65 Mcicli 18 A AC-3 a Ue <= 440 V - 1 Mcicli 32 A AC-1 a Ue <= 440 V - 1,65 Mcicli 18 A AC-3e a Ue <= 440 V
- Tempo di non sovrapposizione: 1,5 ms alla disattivazione tra contatto NC e NO, 1,5 ms all'attivazione tra contatto NC e NO
- Composizione contatto ausiliario: 1 NO + 1 NC
- Tipo contatti ausiliari: Tipo con collegamento meccanico 1 NO + 1 NC conforme a IEC 60947-5-1, tipo contatto a specchio 1 NC conforme a IEC 60947-4-1
- Frequenza circ. segnalazione: 25...400 Hz
- Trattamento di protezione: TH conforme a IEC 60068-2-30
- Tenuta climatica: conforme a IACS E10 esposizione al calore umido, conforme a IEC 60947-1 Annex Q category D esposizione al calore umido
- Resistenza di isolamento: > 10 MOhm per circuito segnalazione
- Grado di protezione IP: IP20 Lato frontale conforme a IEC 60529
- Dimensioni: altezza 77 mm - larghezza 45 mm - profondità 86 mm
- Temperatura ammessa vicino al dispositivo: -40/+60 °C, -60/+70 °C con declassamento
- Altitudine di funzionamento: 0...3000 m
- Resistenza al fuoco: 850 °C conforme a IEC 60695-2-1
- Tenuta al fuoco: V1 conforme a UL 94
- Peso: 0,333 kg
Scheda tecnica
- Tipologia:
- Contattori
- Tensione:
- 110VAC
- Poli:
- 3P
- Grado di protezione:
- IP20
