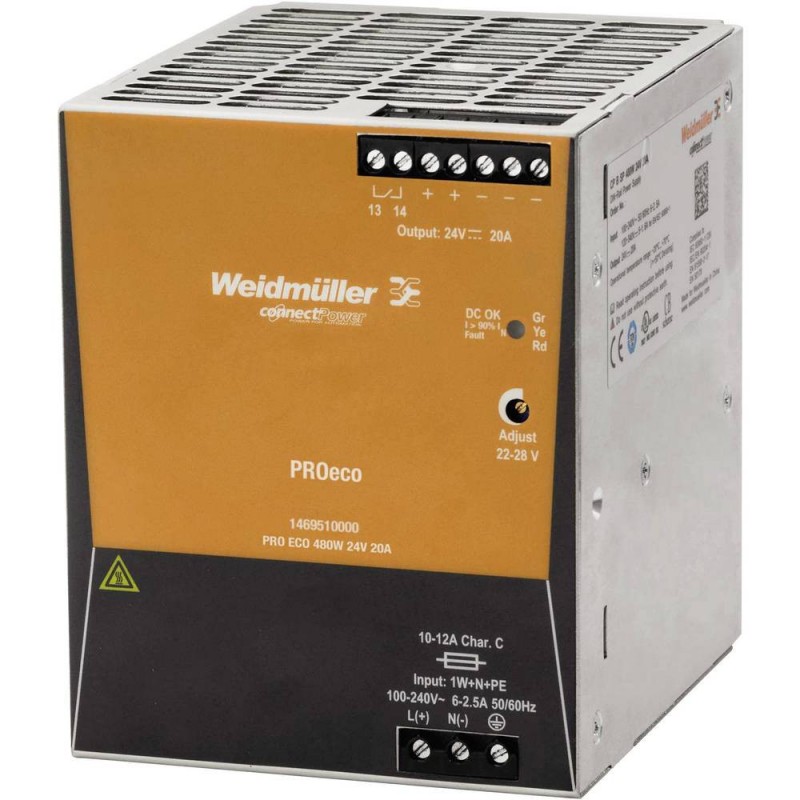

Alimentatore elettrico Weidmuller switching PRO ECO 480W 24V 1469510000
WEI 1469510000
4050118275483
Alimentatore elettrico Weidmuller switching PRO ECO.
136,63 €
Articoli disponibili: 7
: 1
Pagabile anche in 3 rate senza interessi da:
45,54€
Per ordini tra i 120€ e i 5.000€ puoi pagare fino a 24 rate con
INGRESSO:
- Consumo di corrente alternata 2,37 A @ 230 V AC / 5,2 A @ 110 VAC
- Intervallo di tensione di ingresso CA 85...264 V AC (declassamento a 100 VAC)
- Sistema di connessione: Collegamento a vite
- Consumo di corrente CC: 1,55 A a 370 V CC / 4,65 A a 120 V CC
- Intervallo di tensione di ingresso CC: 80...370 V CC (Declassamento a 120 V CC)
- Intervallo di frequenza AC: 47...63 Hz
- Frequenza di ingresso: 47...63 Hz
- Fusibile di ingresso (interno): sì
- Corrente di spunto: max 5A
- Potenza assorbita nominale: 527,5 VA
- Protezione contro le sovratensioni: Varistore
Fusibile di riserva consigliato:
- 6 A / DI, fusibile di sicurezza
- 16 A, Char. B, interruttore
- 6…8 A, Char. C, interruttore
Dimensioni e pesi:
- Profondità 120 mm
- Profondità (pollici) 4.724 pollici
- Altezza 125 mm
- Altezza (pollici) 4.921 pollici
- Larghezza 100 mm
- Larghezza (pollici) 3.937 pollici
- Peso netto 1.557 grammi
Temperature:
- Temperatura di conservazione -40°C/85°C
- Temperatura di esercizio -25°C/70°C
Produzione:
- Carico capacitivo: illimitato
- Sistema di connessione: Collegamento a vite
- Corrente di uscita nominale per U nom: 20 A @ 55 °C
- Potenza di uscita: 480 W
- Tensione di uscita, max 28V
- Tensione di uscita, min 22V
- Tensione di uscita, nota: (regolabile tramite potenziometro)
- Protezione da sovraccarico: sì
- Possibilità di collegamento in parallelo: si, max. 3
- Protezione contro la tensione inversa: sì
- Tempo di accelerazione: ≤ 100 ms
- Tensione di uscita nominale: 24 V CC ± 1 %
- Ondulazione residua, punte di rottura: < 50 mV PP @ 24 V CC, IN
EMC/urto/vibrazione:
- Prova di immunità ai disturbi sec. A: EN 61000-4-2 (ESD), EN 61000-4-3 (RS), EN 61000-4-4 (burst), EN 61000-4-5 (surge), EN 61000-4-6 (condotto), EN61000-4-8 (campi), EN61000-4-11 (cali)
- Limitazione delle correnti armoniche della tensione di rete: Secondo EN 61000-3-2
- Emissione di rumore secondo EN55032: Classe B
- Resistenza agli urti IEC 60068-2-27: 15 g In tutte le direzioni
- Resistenza alle vibrazioni IEC 60068-2-6: 1 g secondo EN 50178
Coordinamento dell'isolamento:
- Tensione di isolamento, ingresso/uscita 3 kV
- Gravità dell'inquinamento 2
- Classe di protezione I, con collegamento PE
Dati di connessione (ingresso):
- Sezione conduttore, AWG/kcmil , max. 12
- Sezione conduttore, AWG/kcmil , min. 26
- Sezione conduttore, flessibile, min. 0,5 mm²
- Sezione conduttore, rigido, max. 6 mm²
- Sezione conduttore, rigido, min. 0,5 mm²
- Sistema di connessione Collegamento a vite
- Sezione di collegamento del cavo, flessibile (ingresso), max. 2,5 mm²
Dati di collegamento (uscita):
- Sezione conduttore, AWG/kcmil , max. 10
- Sezione conduttore, AWG/kcmil , min. 26
- Sezione conduttore, flessibile, max. 2,5 mm²
- Sezione conduttore, flessibile, min. 0,5 mm²
- Sezione conduttore, rigido, max. 6 mm²
- Sezione conduttore, rigido, min. 0,5 mm²
- Sistema di connessione: Collegamento a vite
- Numero di terminali 7 (++,---,13,14)
SEGNALAZIONE:
- Carico del contatto (contatto NO): max. 30 V CC / 1 A
- Contatto flottante: sì
- Relè acceso/spento: Tensione di uscita >21,6 V CC/ <20,4 V CC, sovraccarico
Non ci sono recensioni
Scheda tecnica
- Tipologia: Alimentatori
- Tensione: 24V
